GrandMeister 36 – Manual 1.4

3 チューブ・セーフティ・コントロール（TSC）：

チューブ・セーフティ・コントロールについては、ひとつの章を設けて解説し

ています。詳細は第7章を参照してください。

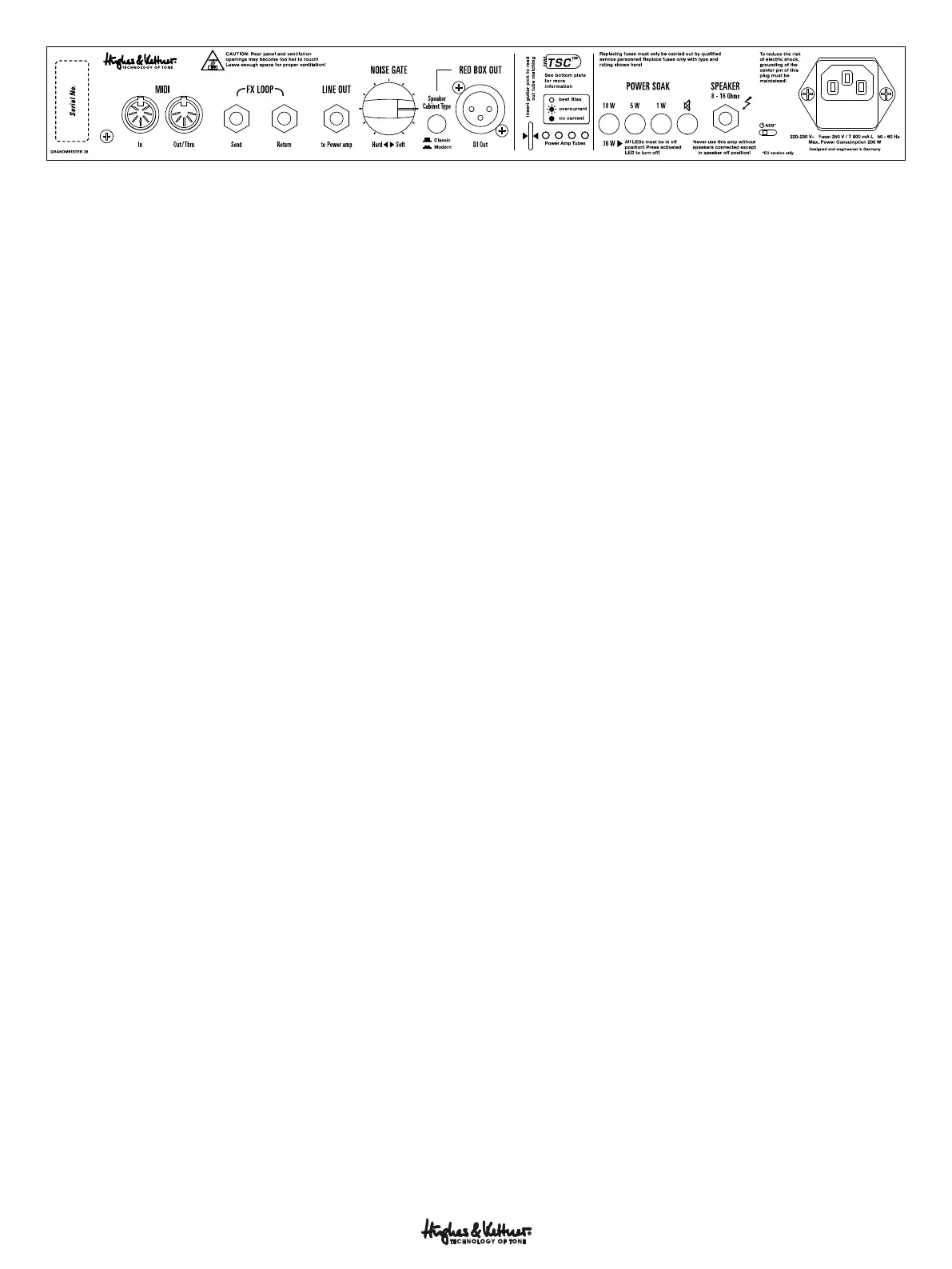

4 REDBOXOUT：

Hughes&Kettner社が開発したRedBoxは、長年にわたり、業界の標準

となるスピーカー・エミュレーション機能内蔵ダイレクト・ボックスとされてきま

した。GrandMeister36の出力セクションに内蔵されたこのRedBoxは、パ

ワー・アンプとPowerSoakの間から取り出されたスピーカー出力を、ミキサー

卓に直接入力できる周波数補正されたバランス出力に変換します。この出力信

号をPAあるいはスタジオのモニターで鳴らすと、本物らしいサウンドが得られ

ます。キャビネットの音をマイクで拾ったというよりもむしろ、キャビネットその

ものに近いサウンドです！好みに応じてアンビエントやルーム・エフェクトも

加えてみてください。

参考：この出力とミキサー卓との接続には、マイク用のケーブルを使用してく

ださい。ミキサー卓のXLR入力は、ライン・レベルに設定されていることを確

認してください。ミキサー卓にXLR入力がなかったり、あってもライン・レベ

ルに設定できなかったりした場合には、XLRプラグを6.3mm（1/4インチ）

標準プラグに変換するケーブルで接続してください。このケーブルは、楽器店

で簡単に入手できます。

注意：アンプのMASTERとPowerSoakモードの設定は、信号レベル

に直接影響します。モードを36Wから18Wに切り替えると、SPEAKER

出力と同様にREDBOXの出力レベルも変わります。ただし、18Wから

5W、1W、スピーカー・オフ（サイレント・レコーディング用）へと出力を下げ

た場合は、REDBOXの出力レベルは変わりません。そのため、18Wから

36Wモードに（プリセットを利用して）切り替えれば、たとえばステージで

リードを取る時、即座に音量を上げることができます。それに従って、RED

BOXOUTに送られる（すなわち、ミキサー卓に送られる）信号レベルも上

がります。18W、5W、1W、スピーカー・オフの設定の間では、REDBOX

OUTの信号レベルは変わりません。それには理由があります。リハーサルや

自宅練習、サイレント・

レコーディングの際には、MASTERノブを調節せず

に、SPEAKER出力を適正なレベルに設定できるようにするためです。

48Vファンタム電源：ミキサー卓の48Vファンタム電源は、問題なく使用できま

す。REDBOXOUT端子は、ミキサー卓のXLR端子から出力される直流のファ

ンタム電源を自動的にカットするように設計されています。

4.1 SpeakerCabinetTypeボタン：

このボタンで、クラシックとモダンのキャビネット・タイプを切り替えます。た

だし、この機能はあくまでも、サウンドを大幅に変化させるものではなく、微妙

に変化を持たせるためのフィルターです。

5 NOISEGATEHard/Softノブ：

ノイズ・ゲートの感度を調節するノブです。IDB（TM）テクノロジーによって、

ノイズ・ゲートは標準的なアタックとスレショウルドのパラメーターを自動的に

調節します。このノブを反時計方向に回し切った位置にはHard、時計方向に

回し切った位置にはSoftと表示されています。ノブを時計方向に回すほど、ゲ

ートはより敏感に反応するようになります。ごく低い信号レベルでもゲートが

開くようにするには、ノブを12時の位置に設定してください。ノブをそれよりも

反時計方向に回すと、ノイズ・ゲートは開きにくくなり、信号はミュートされやす

くなります。

ギターとアンプの間やFXループに接続した外部機器のノイズ・ゲートは、信

号レベルを1箇所でしか検知しませんが、インテリジェント・デュアル・ブレーク

ポイント（IDB）テクノロジーでは、信号レベルを入力の直後と、プリアンプ出力

がエフェクターに送られる直前との2箇所で検知します。ノイズ・ゲートは、これ

ら2箇所のレベル値を参考にして、適切に反応します。また、このゲートはリバー

ブとディレイの音をカットしないようになっています。

重要：NOISEGATEノブの設定は、ノイズ・ゲートをオンにしたプリセット

の全てに対して有効です。リハーサル・ルームとステージで状況が異なる場合

には、このノブを回すだけで、全てのプリセットにおけるゲートの効き方を調

節できます。

ヒント：ノブを12時の位置に合わせるのが、最も一般的な設定です。ハイ・ゲイ

ンのサウンドでスタカート（短い音符）の速いリフを刻む場合は、Hard寄りに

設定すると良いでしょう。

6 LINEOUT、FXLOOPSend、Return端子

6.1 LINEOUT端子：

プリアンプの出力信号を、もう1台のパワー・アンプやチューナーに送るた

めの端子です。

6.2 FXLOOPSend端子：

外部のエフェクト・

プロセッサーの入力端子に接続します。

6.3 FXLOOPReturn端子：

外部のエフェクト・プロセッサーの出力端子に接続します。

ヒント：ストンプ・ボックスを使用する場合は、4本ケーブル方式を試してみてく

ださい。すなわち、アンプの入力に接続した時に最も効果的なエフェクターを

使用する場合は、直列に接続したエフェクターの最初の機器の入力にギターを

接続し、最後の機器の出力をアンプの入力に接続します。同様に、FXLOOPに

接続した時に最も効果的なエフェクターを使用する場合には、エフェクターの

出力端子をアンプのReturn端子、入力端子をSend端子にそれぞれ接続しま

す。こうすることで、コーラスやフェイザーなどのモジュレーション系のエフェク

ターをGrandMeister36のプリアンプの前、リバーブやディレイなどのエフェ

クターをプリアンプの後にそれぞれ接続することができます。

アンプのモデリング機能を内蔵したマルチ・エフェクターを使用する場合は、

エフェクターの出力をGrandMeister36のFXLOOPReturn端子に直接接

続することもできます。POWERSOAKとREDBOXと組み合わせれば、モデ

リングされたアンプの出力ばかりでなく、あらゆる入力信号にリアンプやサウン

ド創りの可能性を提供する、優れたレコーディング用機材として利用できます。

注意：アンプ・モデリングを利用する場合には、マルチ・エフェクターの出力端

子をFXLOOPReturn端子に直接接続すれば、GrandMeister36の

プリアンプをバイパスすることができます。ただし、チャンネルを切り替える

と、パワー・アンプもそのチャンネルに合わせてサウンドが切り替わります。つ

まり、パワー・アンプだけを使っているつもりでも、チャンネルごとにサウンド

が変わってしまうのです！アンプ・モデリングのサウンドや音量をプログラ

ムした通りに保つには、特定のプログラミングでどのチャンネルを使用した

か覚えておいて、アンプ・モデリングの種類に応じてチャンネルも切り替える

必要があります。もちろん、MIDI機能を持ったマルチ・エフェクターを使うの

であれば、GrandMeister36のプリセットと併せてプログラムするのが

良いでしょう。

7 MIDIIn端子：

この端子は7ピンですが、標準的な5ピンのプラグの付いたMIDIケーブルも

接続できます。追加された2本のピンは、Hughes&Kettner社製FSM-432

MIDIボードにファンタム電源を供給するためのものです。

重要：FSM-432を同梱の7ピンMIDIケーブルでアンプに接続する場合は、

ファンタム電源が供給されるので、外部電源は必要ありません。いっぽう、5

ピンのMIDIケーブルを使用する場合には、外部電源が必要です。FSM-432

（MarkII以降のモデル）は、9〜15Vの範囲内でACにもDCにも対応す

る、画期的な電源入力端子を備えています。
