2.0 ANSCHLÜSSE UND BEDIENELEMENTE
MAINS
LEADCLEAN
MODE 2
INPUT
BASS
-5
0
+5
0
5
10
MASTER
CLEAN VOL
MID
-5
0
+5
TREBLE
-5
0
+5
0
5
10
LEAD GAIN
BASS
-5
0
+5
MID
-5
0
+5
TREBLE
-5
0
+5
0
5
10
LEAD MASTER
0
5
10
REVERB
0
5
10
MASTER
CHANNEL
SELECT
Max. power
consumption
240 VA
OUTPUT 100 WATTS
MIN. IMP. 4 Ohms
CAUTION!
TO PREVENT THE RISK OF FIRE AND
SHOCK HAZARD DON´T EXPOSE THIS
APPLIANCE TO MOISTURE OR RAIN.
DO NOT OPEN CASE; NO USER
SERVICEABLE PARTS INSIDE. REFER
SERVICING TO QUALIFIED SERVICE
PERSONNEL.
LEAVE ENOUGH SPACE FOR PROPER VENTILATION!
FX-LOOP
SENDRETURN
REC
OUT
FOOT
SWITCH
MADE IN ST. WENDEL GERMANY
50 - 60 Hz
230 V~
117 V~
100 V~
HEAD
PHONES
Ser. No.

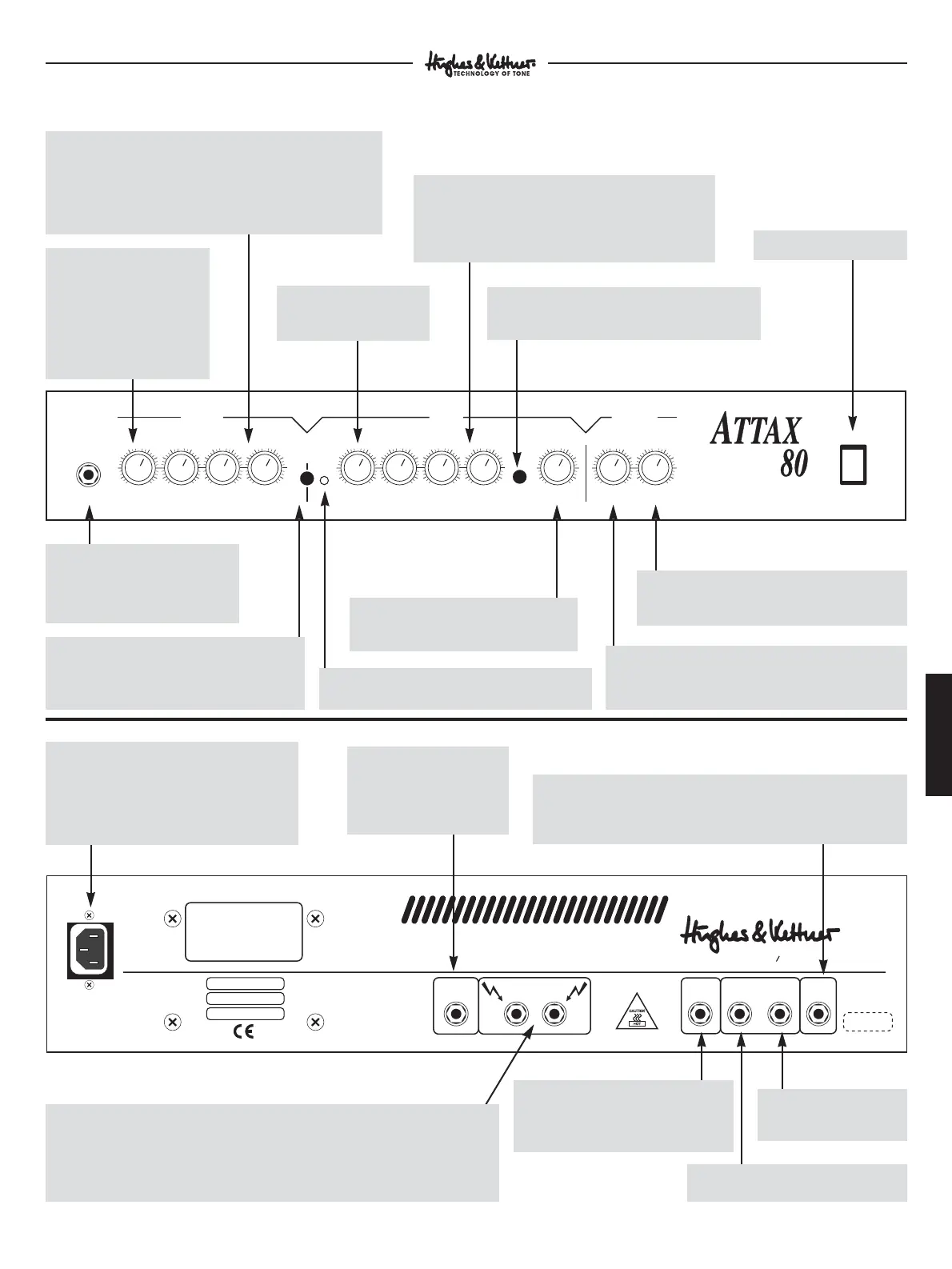

INPUT: Anschlußbuchse für
Gitarren mit Humbuckern, akti-
ven Tonabnehmersystemen oder
Single Coils.
MAINS: Netzbuchse für das mitgelieferte
Euronetzkabel. Bevor der Netzstecker ein-
gesteckt wird, vergewissere Dich, daß die
vorhandene Netzspannung mit dem auf
dem Gerät angegebenem Wert überein-
stimmt.
HEADPHONES: Klinken-
buchse zum Anschluß
eines Kopfhörers. Die
Buchse schaltet den inter-
nen Lautsprecher ab.
SPEAKERS: Klinkenbuchsen zum Anschluß der Lautsprecher. Die beiden
Buchsen sind parallel geschaltet. Beachte unbedingt die Mindestimpedanz von
4 Ohm für dieses Anschlußfeld. Beim ATTAX 80 Combo kann hier eine
Zusatzbox min. 8 Ohm/min. 60 Watt parallel zum internen Speaker betrieben
werden.
RECORDING OUT: Ausgangsbuchse
zur Ansteuerung eines Mischpults,
einer DI Box oder einer zusätzlichen
Endstufe mit Gitarrenbox.
FOOTSWITCH: Anschluß für einen handelsüblichen Fußschalter
(z.B. Hughes & Kettner FS-1). Damit kann zwischen CLEAN und
LEAD Kanal umgeschaltet werden. Der CHANNEL SELECT
Schalter auf der Frontseite muß dabei auf CLEAN geschaltet sein.
RETURN: Verbinde diese Buchse mit
dem Ausgang des Effektgerätes.
SEND: Verbinde diese
Buchse mit dem Eingang
des Effektgerätes.
CHANNEL SELECT: Schaltet zwischen
CLEAN Kanal und dem LEAD Kanal um.
Bei gedrücktem Schalter ist der LEAD Kanal
aktiv.
ROTE LEAD LED: Die leuchtende LED zeigt
den aktiven LEAD Kanal an.
LEAD MASTER: Regelt die Lautstärke
des LEAD Kanals im Verhältnis zum
CLEAN Kanal.
REVERB: Regelt den Anteil des integrierten
Halleffektes. Die Anpassung des Hallpegels erfolgt
automatisch bei der Kanalumschaltung.
MASTER: Kontrolliert die Gesamtlautstärke des
ATTAX 80. Der Pegel des RECORDING OUT
bleibt von diesem Regler unbeeinflußt.
MODE 2: Aktiviert wahlweise den LEAD 1
oder den LEAD 2 Grundsound. Bei gedrücktem
Schalter ist der LEAD 2 Soundmodus aktiv.
LEAD GAIN: Kontrolliert
den Übersteuerungsgrad
des LEAD Kanals.
MAINS: Netzschalter.
KLANGREGELUNG: Aktive Bass-, passive Mid- und
Treble Regelung für den LEAD Kanal. Auch hier
beeinflussen sich Mid und Treble gegenseitig und
stellen so eine größtmögliche Bandbreite an
Soundnuancen zur Verfügung.
CLEAN VOL: Regelt die
Lautstärke des CLEAN
Kanals, je nach Ausgangs-
leistung der Pickups lassen
sich ab ca. “12 Uhr”
Stellung leicht übersteuerte
”Clip” Sounds realisieren
(SoftClick).
KLANGREGELUNG: Bass, Mid und Treble Regler für den
CLEAN Kanal. Mid und Treble beeinflussen sich (wie auch
bei Röhrenamps üblich und erwünscht) gegenseitig: eine
Höhenanhebung bewirkt eine Mittenabsenkung und umge-
kehrt. Diese Charakteristik ermöglicht ein großes Spektrum
von Soundnuancen.
