16
ATTAX-MANUAL

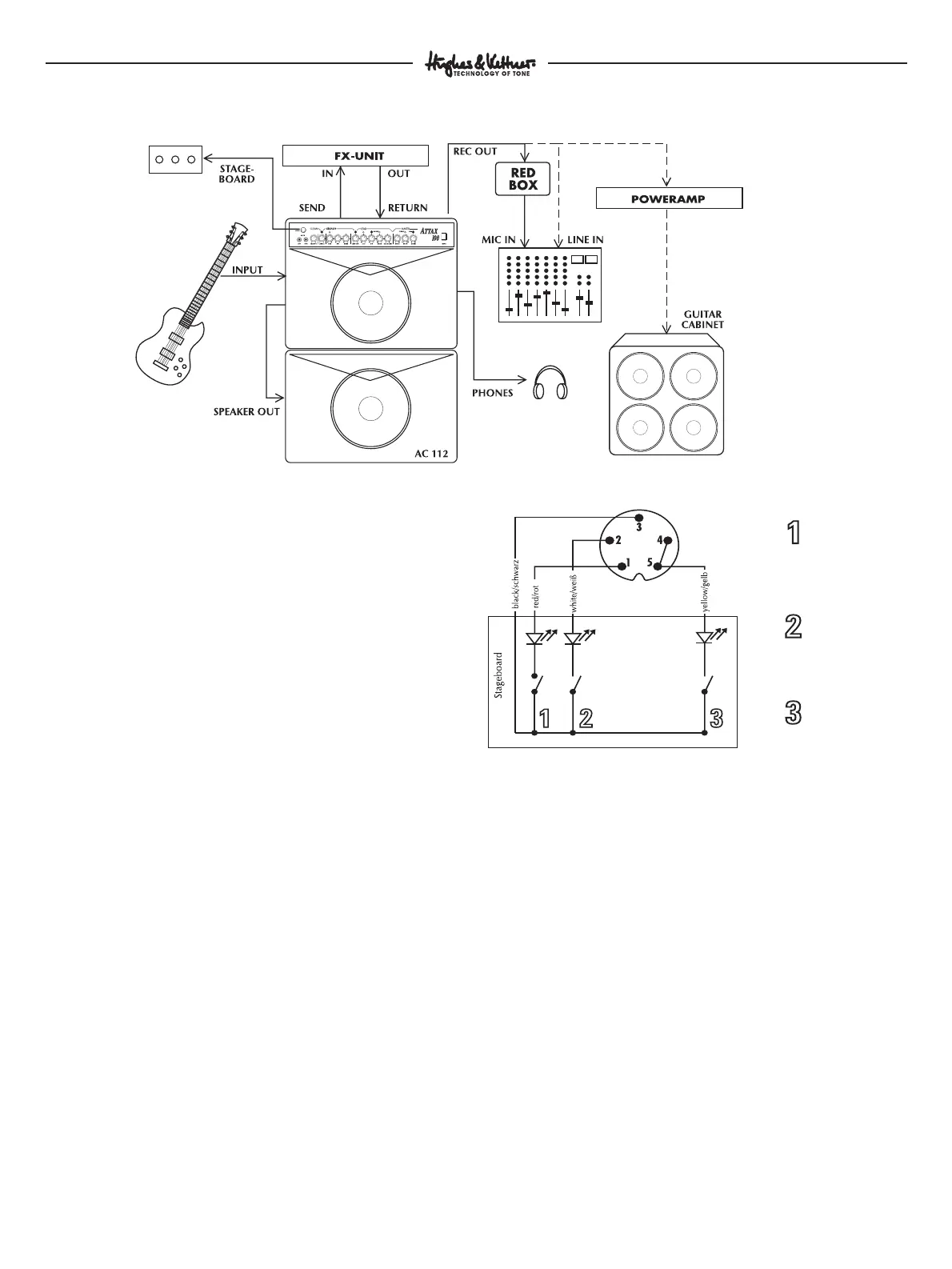

3.0 STANDARD SET UP / VERKABELUNG
4.0 BEDIENUNG DES ATTAX 100
4.1 DAS ANWÄHLEN DER KANÄLE
Die drei Kanäle des ATTAX 100 werden über die WAHL-
SCHALTER, das mitgelieferte STAGEBOARD oder bei Bedarf
via MSM-1 MIDI Modul angewählt.
Der LEAD Wahlschalter hat dabei Priorität. CLEAN und
CRUNCH Kanal werden nur bei ausgeschaltetem LEAD
Wahlschalter hörbar.
Auch das STAGEBOARD arbeitet mit dieser ”amerikani-
schen” Kanalumschaltung, wobei hier die Schaltzustände
mit zwei roten LED’s angezeigt werden. Somit ist die
”Vorwahl” von CLEAN/CRUNCH immer am STAGEBOARD
ablesbar.
Hinweis: Bitte beachte, daß zur Umschaltung mittels
STAGEBOARD oder via MIDI alle Wahlschalter auf der
FRONTPLATTE auf Stellung AUS stehen (nicht gedrückt
sind). Wird nur mit den Frontplattenschaltern gearbeitet , so
sollte das STAGEBOARD nicht angeschlossen oder ausge-
schaltet (LED’s sind aus) werden.
Die LEAD MODES LEAD 1 und LEAD 2 werden mit dem
LEAD MODE Schalter angewählt. Weiterhin besteht die
Möglichkeit, diese Schaltfunktion vom MSM-1 MIDI Modul
ausführen zu lassen. Eine Schaltung dieser Funktion über
das 3-Fach Stageboard ist aus technischen Gründen nicht
möglich.
Pinbelegung der Stageboardbuchse:
clean/chrunch
lead
fx-loop on/off
4.2 DER ATTAX 100 MIT EFFEKTGERÄTEN
Der ATTAX 100 ist mit einem “parallelen” Effektweg ausge-
stattet. Dabei wird das Effektsignal dem Vorstufensignal so
zugemischt, daß bei korrekter Einstellung auch während der
Umschaltpausen von Multieffektgeräten das Vorstufensignal
hörbar bleibt - und diese “Soundlöcher” somit überbrückt
werden. Das Mischungsverhältnis kann am FX-MIX Regler
individuell eingestellt werden.
HINWEIS: Prinzipiell werden mit Effektgeräten die besten
Soundergebnisse erzielt, wenn die Mischung Vorstufen-
/Effektsignal mittels des FX MIX- REGLERs erfolgt, und am
Effektgerät ein möglichst großer Effektanteil programmiert
wird. Somit werden Soundverluste durch das Effektgerät ver-
mieden.
Anschluß des Effektgeräts:
- Verbinde die SEND Buchsen mit den Inputs, die RETURN
Buchsen mit den Outputs Deines Effektgerätes.
- Aktiviere den Effektweg mit dem FX-LOOP Schalter, falls
das Stageboard angeschlossen ist.
- Passe den Effektweg auf den Eingangspegel Deines
