MANUEL D’INSTALLATION
95
MULTI SPLIT IX21D5MULTI SPLIT IX21D5
7. CÂBLAGE
4.8 Montage de l'unité intérieure
PRUDENT

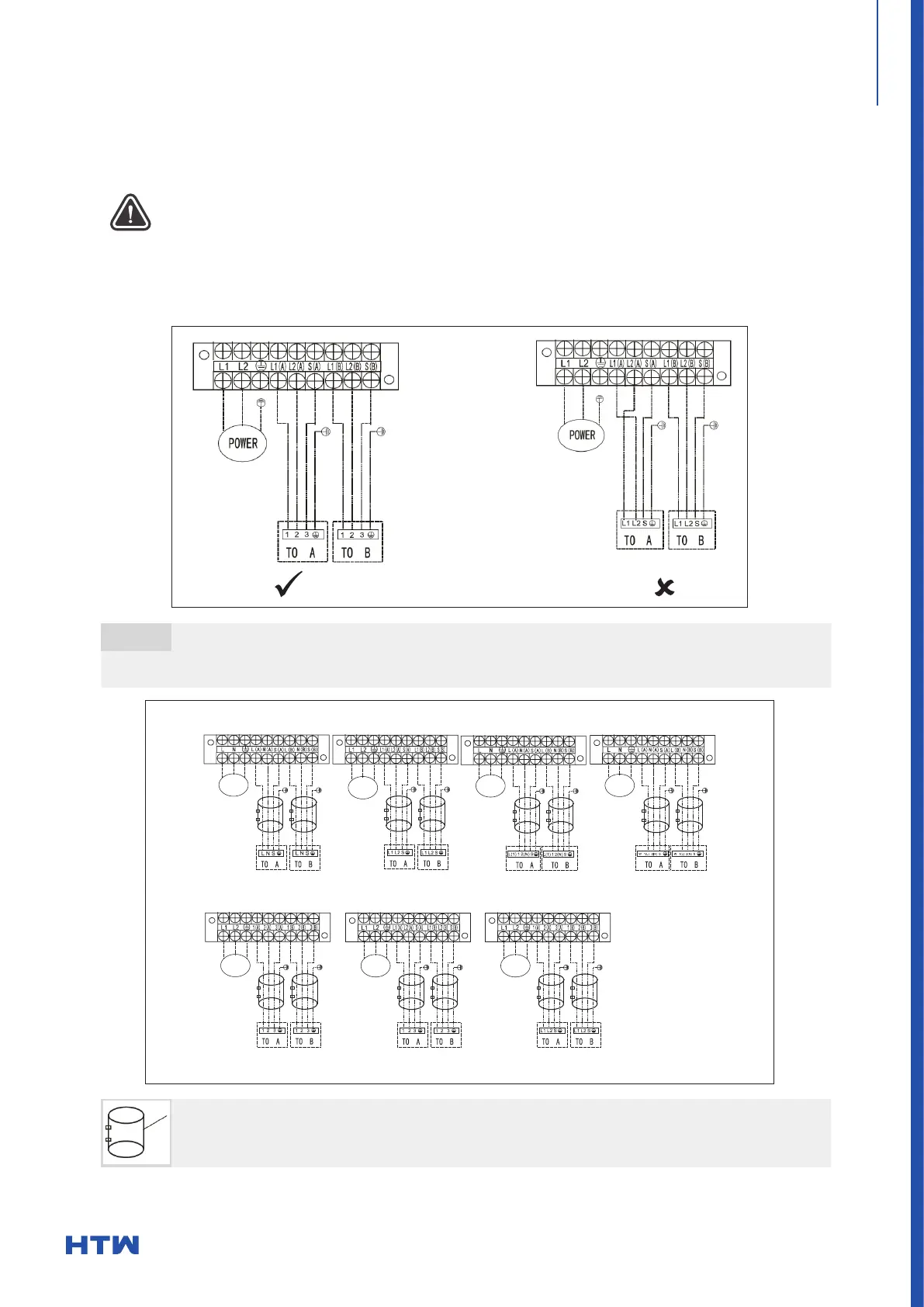

Connectez les ls de connexion aux bornes, comme identiées, avec leurs numéros correspondants sur
le bornier des unités intérieure et extérieure. Par exemple, dans les modèles américains illustrés dans le
schéma ci-dessous, la borne L1 (A) de l'unité extérieure doit être connectée à la borne L1 de l'unité intérieure.
NOTA:
Veuillez vous référer à l'image ci-dessous si l'utilisateur nal souhaite effectuer son propre
câblage. Faites passer le câble d'alimentation principal à travers la ligne d'alimentation
inférieure du serre-câble.
NOTA:Utilisez l'anneau magnétique (non fourni, accessoire en option) pour connecter
le câble de connexion des unités intérieure et extérieure après l'installation. Un anneau
magnétique est utilisé par câble.
Modèles de type « un-deux » :
Modèle A
Modèle E Modèle F Modèle G
Modèle B Modèle C Modèle D
TENSION
TENSION
TENSION
TENSION
TENSION
TENSION
TENSION
