MANUEL D’INSTALLATION
90
MULTI SPLIT IX21D5

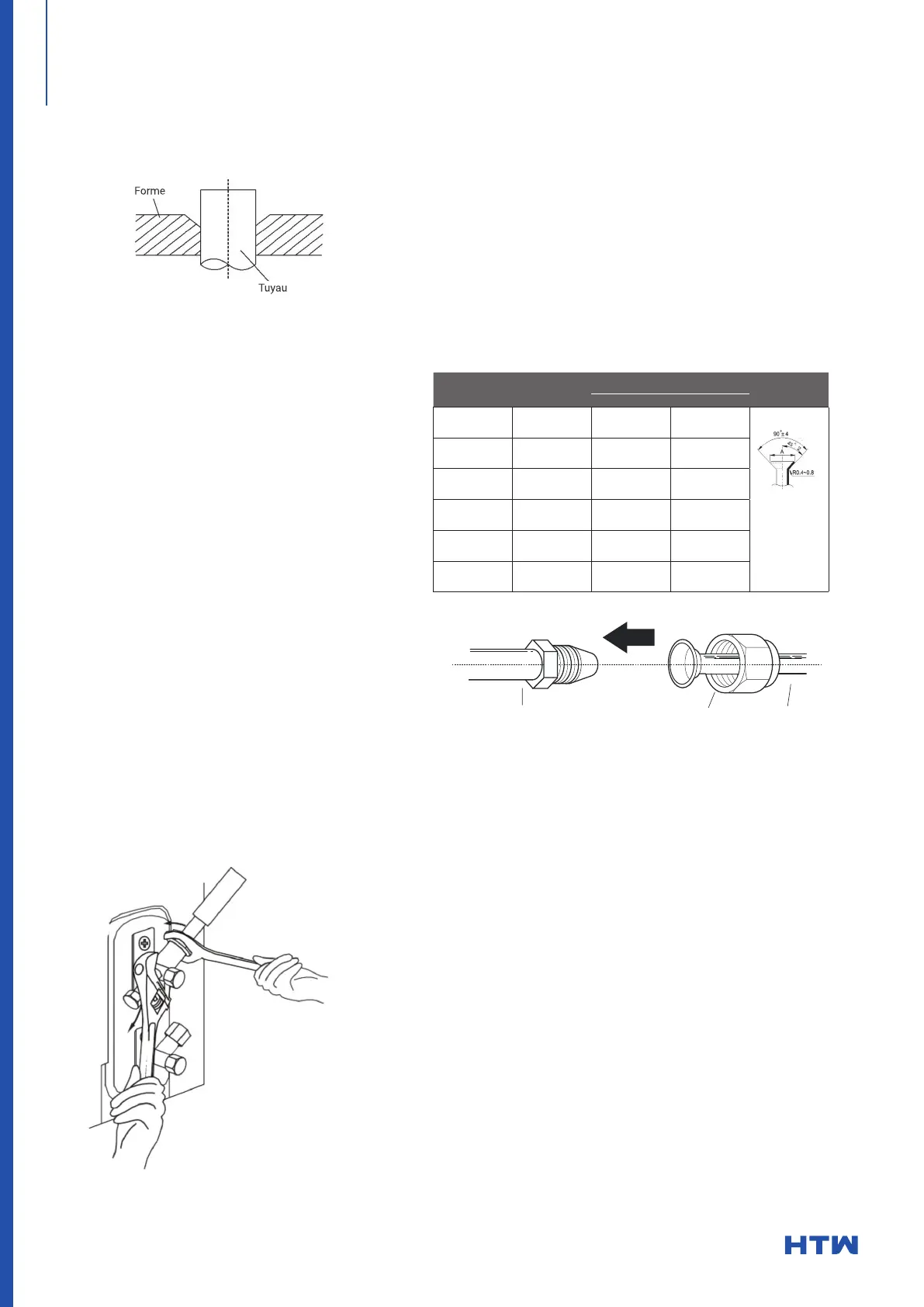

6. Placez l'outil d'évasement sur le formulaire.
7. Tournez la poignée de l'outil d'évasement dans le sens des
aiguilles d'une montre jusqu'à ce que le tuyau soit complètement
évasé. Évasez le tuyau aux dimensions indiquées dans le tableau
6.1.
8. Retirez l'outil d'évasement et le
forme, puis inspectez l'extrémité de le tuyau
pour détecter les ssures et même évasé
Étape 4 : Connexion des tubes
Connectez d'abord les tubes en cuivre à
l'unité intérieure, puis connectez-les à l'unité
extérieure. Vous devez d’abord raccorder
les tuyaux basse pression, puis les tuyaux
haute pression.
1. Lors de la connexion des écrous évasés,
appliquer une ne couche d'huile refroi-
dissement aux extrémités évasées des
tuyaux.
2. Alignez le centre des deux tubes à
connecter.
3. Serrez à la main le écrou évasé.
4. À l'aide d'une clé, serrez l'écrou sur le tuyauterie de l'unité.
5. Tout en maintenant fermement l'écrou, utilisez une clé dynamométrique pour serrer l'écrou évasé selon
les valeurs de couple indiquées dans le tableau 6.1.a Tabla 6.1.
NOTA: Utilice una llave inglesa y una llave dinamométrica al conectar
o desconectar tuberías a/desde la unidad.
• Assurez-vous d'enrouler de l'isolant autour du tuyau, le contact
direct avec le tuyau nu peut provoquer des brûlures ou des engelures.
• Assurez-vous que le tube est correctement connecté. Un serrage
excessif peut endommager le tube conique et un serrage insusant
peut provoquer des fuites.
MANOMÈTRE PAR DE APRIETE
MESURE DU TORCHAGE (A)
(Unité: mm/pulg.)
ÉVASÉ
MÍN MÁX
Ø6,4
18-20 N·m
(183-204 kgf·cm)
8,3/0,3 8,3/0,3
Img. 6.5
Ø9,5
25-26 N·m
(255-265 kgf·cm)
12,4/0,48 12,4/0,48
Ø12,7
35-36 N·m
(357-367 kgf·cm)
15,4/0,6 15,4/0,6
Ø15,9
45-47 N·m
(459-480 kgf·cm)
18,6/0,7 19/0,74
Ø19,1
65-67 N·m
(663-683 kgf·cm)
22,9/0,9 23,3/0,91
Ø22
75-85 N·m
(765-867 kgf·cm)
27/1,06 27,3/1,07
Img. 6.4
Tabla 6.1: Extension de tuyau au-delà de la forme
Img. 6.7
6 RACCORDEMENT DU TUBE RÉFRIGÉRANT
Tuyaux de l'unité intérieure
Écrou conique
Tuyau
