MANUEL D’INSTALLATION
89
MULTI SPLIT IX21D5MULTI SPLIT IX21D5
5. INSTALLATION DE L'UNITÉ. EXTÉRIEUR
Pour les modèles réfrigérants R-32, les points de raccordement des tuyauteries doivent être à
l'extérieur de la pièce. Les tuyaux de raccordement ne peuvent pas être réutilisés.
1. Mesurez la distance entre les unités intérieure et extérieure.
2. A l'aide d'un coupe-tube, coupez le tuyau un peu plus long que la distance mesurée.
PRUDENT
NO déformer le tube en le coupant. Faites très attention à ne pas endommager, bosseler ou déformer le
tuyau lorsque vous le coupez. S'il se déforme, l'ecacité de chauffage de l'unité sera considérablement
réduite..
3. Assurez-vous que les tuyaux sont coupés à un angle exact de 90º.

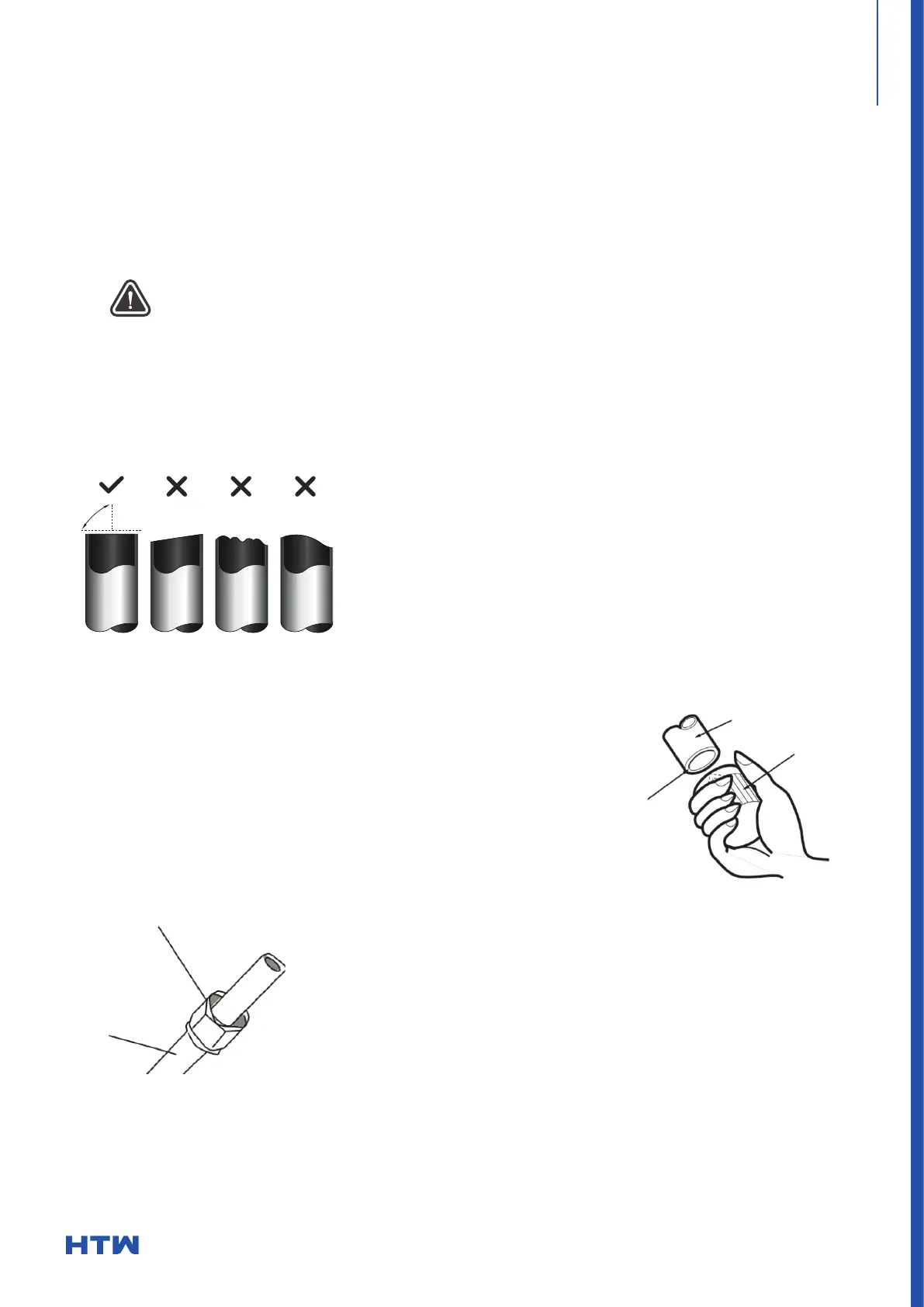

Voir l'Img. 6.1 pour des exemples de coupes incorrectes.
Étape 2: Supprimer les bavures
Les bavures peuvent affecter l’étanchéité des joints des tuyaux de
réfrigérant. Il faut les éliminer complètement.
1. Tenez le tuyau incliné vers le bas pour empêcher les débris de
coupe de pénétrer dans le tuyau.
2. À l'aide d'un alésoir ou d'un outil d'ébavurage, retirez toutes les
bavures de la coupe du tuyau.
Img. 6.2
Étape 3 : Extrémités de tuyau évasées L'utilisation d'un évasement approprié est essentielle pour obtenir
une étanchéité parfaite.
1. Après avoir retiré les bavures du tuyau coupé, scellez les extrémités avec
du ruban PVC pour empêcher les corps étrangers de pénétrer à l'intérieur
du tuyau.
2. Couvrez le tube avec un matériau isolant.
3. Fixez les écrous évasés aux deux extrémités du tuyau. Assurez-vous
qu'ils sont orientés dans la bonne direction, car vous ne pourrez pas les
repositionner ou changer de direction une fois évasés.
Consulte la Img. 6.3.
4. etirez le ruban PVC des extrémités du tuyau lorsque vous êtes prêt à
effectuer des opérations d'évasement.
5. Collier de serrage évasé à l'extrémité du tuyau. L'extrémité du tube
doit dépasser de la forme évasée.
Img. 6.3
Oblique Déformé
90 °
Rugueux
Tuyau
Alésoir
Orienté vers le bas
Écrou conique
Tuyau en cuivre
