MANUEL D’INSTALLATION
87
MULTI SPLIT IX21D5MULTI SPLIT IX21D5
L
H
300 cm / 118 po ou davantage
A
25 o
ou davantage
cm / 9,8 p
u davantag
25 cm / 9,8 po
o e
o
60 cm / 23,6 po
u davantage
o
150 cm / 59 po
u davantage

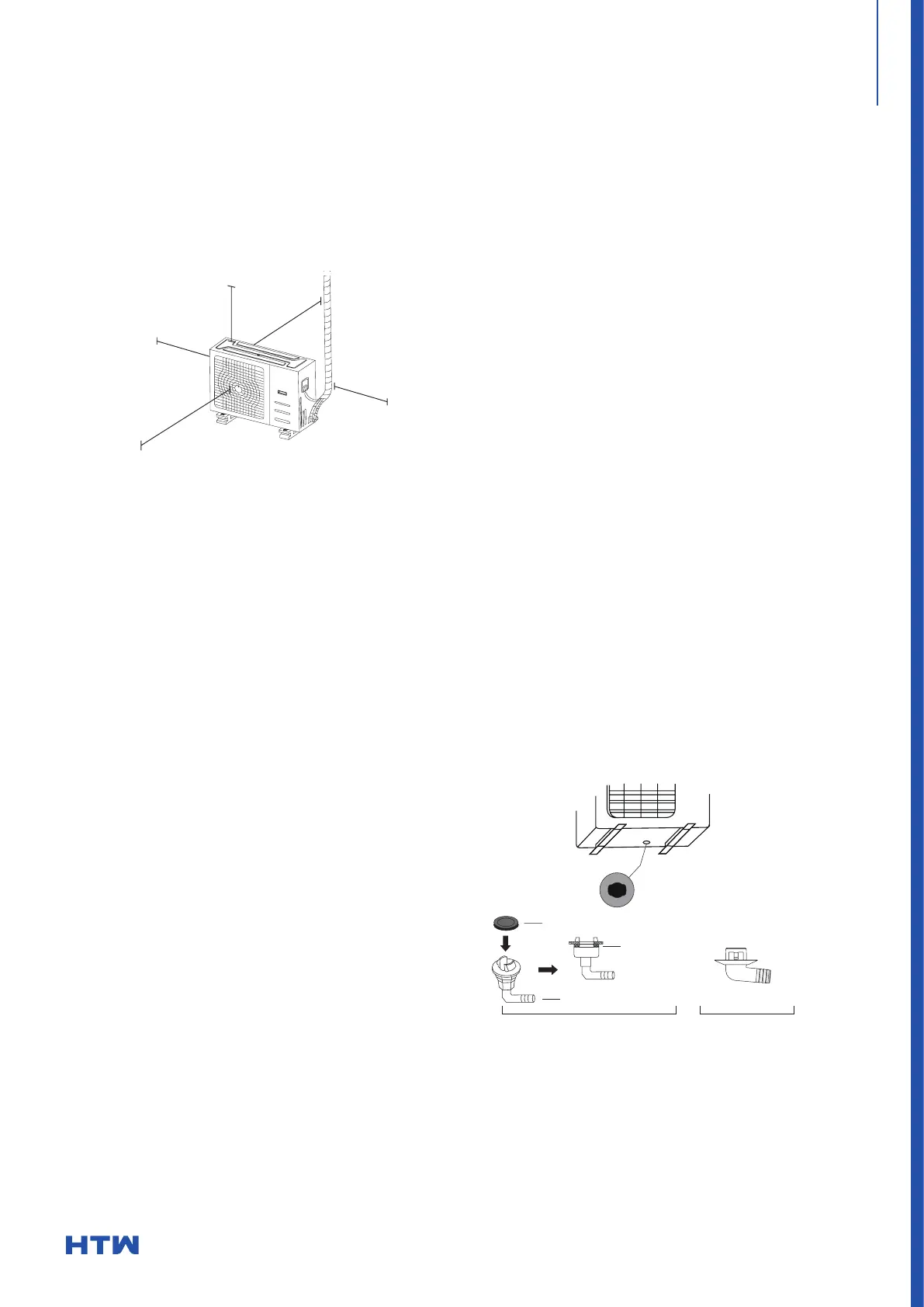

5. INSTALLATION DE L'UNITÉ. EXTÉRIEUR
REMARQUE : La distance minimale entre l'unité extérieure et les murs indiquée dans le guide
d'installation ne s'applique pas aux pièces hermétiques. Assurez-vous de garder l'appareil dégagé de
toute obstruction dans au moins deux des trois directions (M, N, P). (Voir Img. 5.8).
Img. 5.8
INSTALLATION DU JOINT DE VIDANGE
1. Si le joint de vidange est doté d'un joint en
caoutchouc (voir Fig. 5.9-A), procédez comme suit.
2. Placez le joint en caoutchouc à l'extrémité du
joint de vidange à l'endroit où il se connectera à l'unité
extérieure.
3. Insérez le joint de vidange dans le trou du bac de
base.
Faites pivoter le joint de vidange de 90° jusqu'à ce qu'il s'enclenche et soit face à l'avant de l'appareil.
Fixez une rallonge de tuyau de vidange (non incluse) au joint de vidange pour rediriger l'eau de l'unité pendant
le mode de chauffage.
Si le joint de vidange est doté d'un joint en caoutchouc (voir Fig. 5.9-B)
Procédez comme suit:
1. Insérez le joint de vidange dans le trou du bac de base de l'appareil. Le joint de vidange s’enclenchera.
2. Fixez une rallonge de tuyau de vidange (non incluse) au joint de vidange pour rediriger l'eau de l'unité
pendant le mode de chauffage..
REMARQUE: Assurez-vous que l'eau s'écoule vers un endroit sûr où elle ne causera pas de dommages ni
de risque de glissement.
NOTES SUR LE TROU
PERCER DANS LE MUR.
Vous devez percer un trou dans le mur pour le tuyau de
réfrigérant et le câble de signal qui relieront les unités
intérieures et extérieures..
1. Déterminez l'emplacement du trou dans le
mur en fonction de l'emplacement de l'unité
extérieure.
2. À l'aide d'une perceuse de 65 mm (2,5"), percez
un trou dans le mur.
REMARQUE: Lorsque vous percez le trou dans le mur,
évitez les câbles, tuyaux et autres composants sensibles.
3. Placez le manchon de protection dans le trou.
Cela protège les bords du trou et aide à le sceller une fois le processus d'installation terminé.
instalación.
M
N
P
30 cm / 11,8 po depuis le m
ur en briques
60 cm / 23,6 po à droite
30 cm / 11,8 po à gauche
200 cm / 78 po à l'avant
Fig. 6.8
60 cm / 23,6 po
Joint
Joint de drainage
(A)( B)
Joint
Fig. 6.9
Trou de la base du tourillon
de l'unité extérieure
