MANUEL D’INSTALLATION
83
MULTI SPLIT IX21D5MULTI SPLIT IX21D5

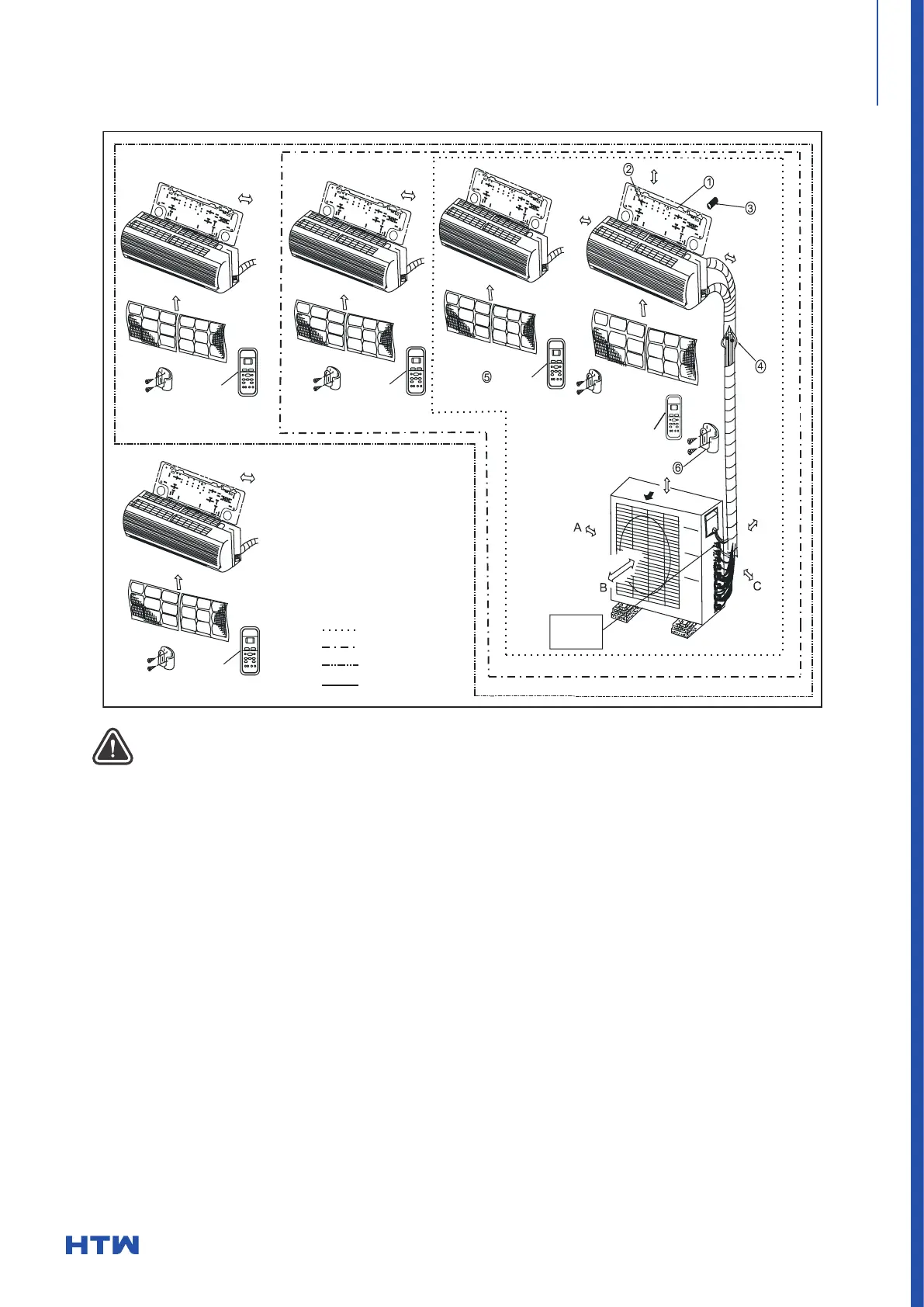

3. SCHÉMA D'INSTALLATION
PRECAUCIONES DE SEGURIDAD
CUIDADO
• Pour éviter d'endommager les murs, utilisez un
détecteur de fumée boulons pour les détecter.
• Un minimum de 3 conduites est requis compteurs
pour minimiser les vibrations et le bruit excessif.
• Deux des chemins de circulation d'air A, B et C
doivent être toujours libre de toute obstruction.
• Cette illustration est uniquement incluse à des ns
de démonstration ration.
• La forme réelle de votre unité de climatisation peut
être légèrement différent.
• Les conduits en cuivre doivent être isolés indépen-
damment.
REMARQUE: L'installation doit être effectuée confor-
mément aux réglementations locales et nationales.
L'installation peut devoir être effectuée légèrement
différemment selon chaque zone.
Supérieur à 12 cm
Supérieur à 12 cm
Filtre à air
Télécomm
ande
Un - Deux
Un - Trois
Un - Quatre
Un - Cinq
Former une
boucle avec
un câble de
connexion
Filtre à air
Télécomm
ande
Filtre à air
Télécomm
ande
Télécomm
ande
Filtre à air
Supérieur à
12 cm
Supérieur à
12 cm
Supérieur à 15 cm
Supérieur à 60 cm
Supérieur à
30 cm
Supérieur à
10 cm
Supérieur à
60 cm
Supérieur à 200 cm
Échappement
de l'air
Supérieur à 12 cm
Télécomm
ande
Filtre à air
