MANUAL DE INSTALACIÓN MULTI SPLIT IX21D5
26
8 PURGA DE AIRE
PRECAUCIONES DE SEGURIDAD
CUIDADO
• Utilice una bomba de vacío con un indicador de lectura inferior a -0,1 MPa y una capacidad de descarga
de aire superior a 40 L/min.
• La unidad exterior no necesita una bomba de vacío. NO abra la válvula de cierre de gas y líquido de la
unidad exterior.
• Asegúrese de que la lectura del vacuómetro sea de -0,1 MPa o inferior después de 2 horas. Si después de
tres horas de funcionamiento, la lectura del indicador aún está por encima de -0,1 MPa, compruebe si hay
una fuga de gas o agua dentro de la tubería. Si no hay fugas, realice otra extracción durante 1 o 2 horas.
• NO use gas refrigerante para la extracción del sistema.
INSTRUCCIONES PARA LA EXTRACCIÓN
Antes de usar manómetros del colector y una bomba de vacío,
lea sus manuales de funcionamiento para asegurarse de que
sabe cómo usarlos correctamente.
1. Conecte la manguera de carga de los manómetros del colec
tor al puerto de servicio de la válvula de baja presión de la uni-
dad exterior.
2. Conecte la manguera de carga de los manómetros del colector
desde los manómetros del colector a la bomba de vacío.
3. Abra la zona de baja presión de los manómetros del colector.
Mantenga cerrada la zona de alta presión.
4. Encienda la bomba de vacío para extraer el sistema.
5. Extraiga el aire para crear un vacío durante al menos 15
minutos o hasta que la lectura del vacuómetro sea de 76 cmHG
(-1x105Pa).
6. Cierre la válvula de baja presión de los manómetros del
colector y apague la bomba de vacío.
7. Espere 5 minutos y luego compruebe que no p28-ha habido
cambios en la presión del sistema.
8.Inserte una llave hexagonal en la válvula de descarga (válvula
de alta presión) y abra la válvula girando la llave 1/4 en sentido
antihorario. Escuche como el gas se expulsa del sistema y luego
cierre la válvula transcurridos 5 segundos.
9. Observe el manómetro durante un minuto para asegurarse de
que no haya cambios en la presión, su lectura debería ser algo
más alta que la presión atmosférica.
10.Retire la manguera de carga del puerto de servicio.
11.Con una llave hexagonal, abra completamente las válvulas de
alta y baja presión.
ABRA LOS VÁSTAGOS DE LA VÁLVULA CON CUIDADO
Al abrir los vástagos de las válvulas, gire la llave hexagonal hasta
que toque con el tope. NO intente forzar la válvula para que se
abra más.
12. Apriete los tapones de la válvula con la mano y luego apriétela
con la herramienta adecuada.
13. Si la unidad exterior utiliza todas las válvulas de vacío y la
posición de vacío está en la válvula principal, el sistema no está
conectado con la unidad interior. La válvula debe apretarse con
una tuerca de tornillo. Para evitar fugas, compruebe si hay fugas
de gas antes de la operación.

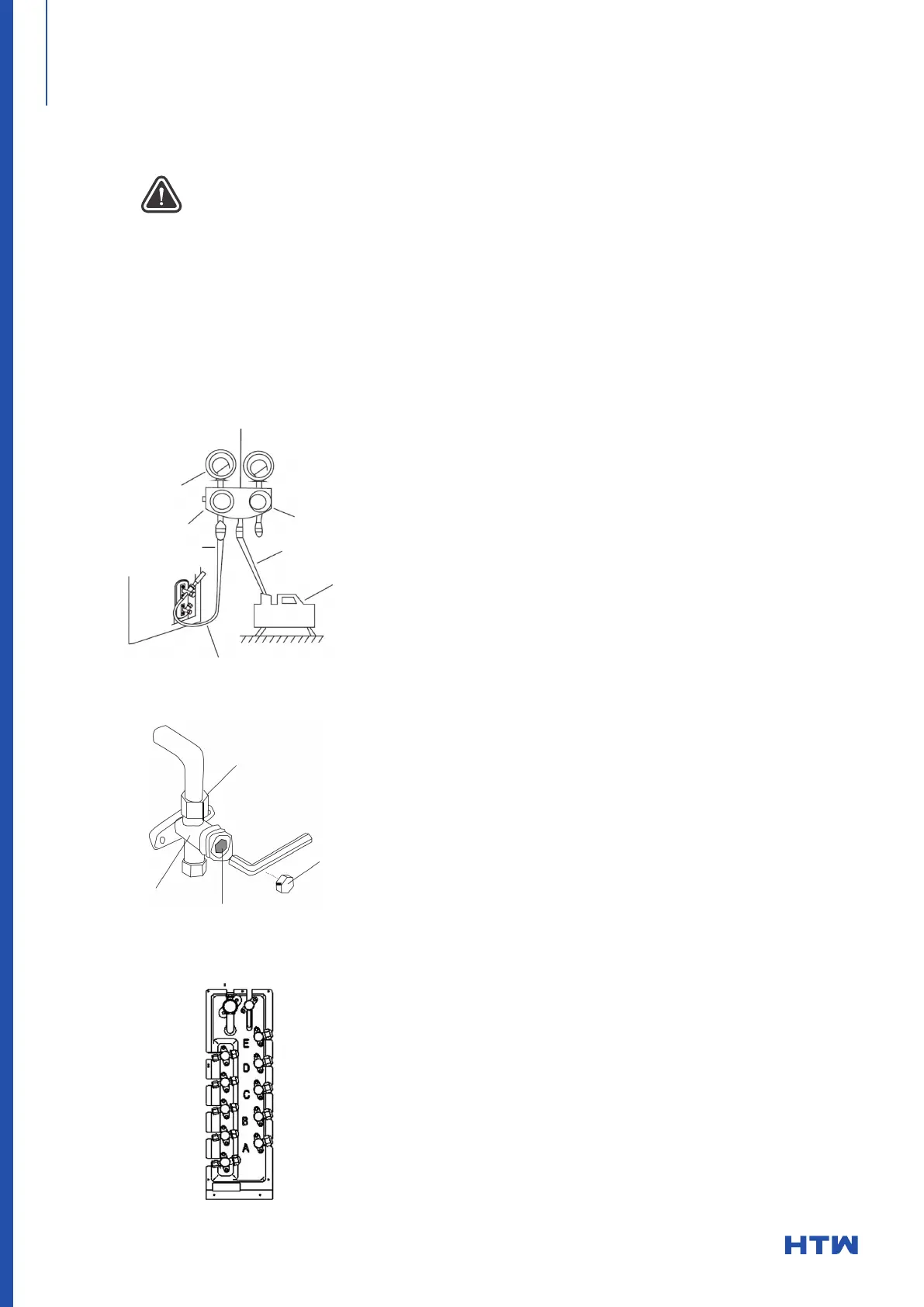

Manómetros del colector
Vacuómetro Manómetro
-76 cmHg
Válvula de baja presión
Válvula de
alta presión
Manguera de carga
Manguera de carga
Bomba de vacío
Válvula de baja presión
Img. 8.1
Tuerca abocardada
Tapón
Cuerpo de la válvula
Vástago de la válvula
Img. 8.2
Img. 8.3
