MANUAL DE INSTALACIÓN MULTI SPLIT IX21D5
22
7. CABLEADO
4.8 Montaje de la unidad interior
CUIDADO
Conecte los cables de conexión a los terminales, como se identica, con sus números correspondientes en
el bloque de terminales de las unidades interior y exterior. Por ejemplo, en los modelos de EE. UU. que se
muestran en el diagrama siguiente, el Terminal L1 (A) de la unidad exterior debe conectarse con el Terminal
L1 de la unidad interior.
NOTA:

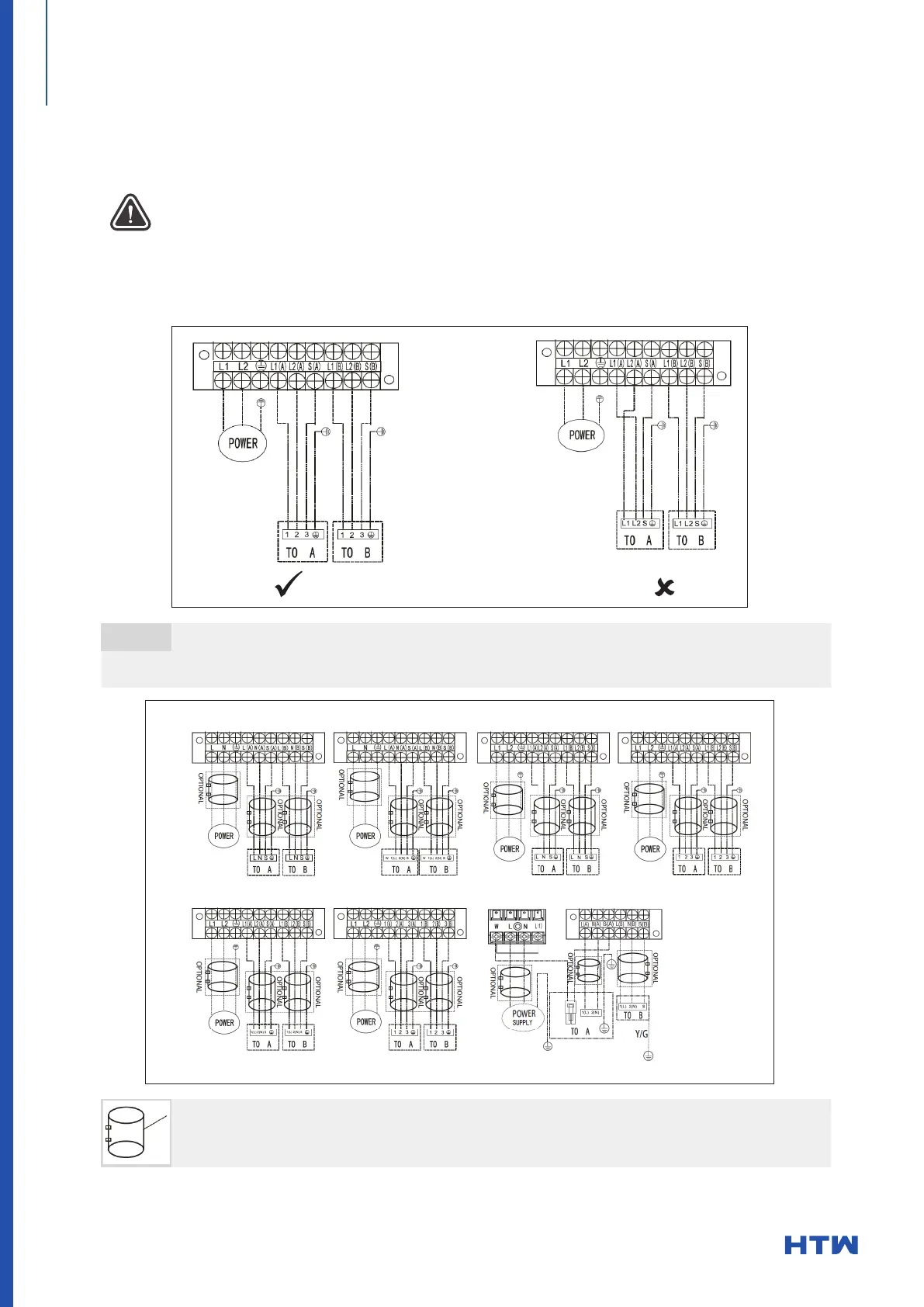

Consulte la imagen siguiente si el usuario nal desea realizar su propio cableado. Pase el
cable de alimentación principal a través de la línea de alimentación inferior de la abrazadera
del cable.
NOTA: Utilice el anillo magnético (no suministrado, accesorio opcional) para conectar el
cable de conexión de las unidades interior y exterior después de la instalación. Se usa un
anillo magnético por cable.
Modelo AM BM CM D
Modelo EM FM G
Modelos uno-dos:
Modelo Modelo Modelo
Modelo Modelo
