MANUAL DE INSTALACIÓN MULTI SPLIT IX21D5
134
5. EXTRACCIÓN DE AIRE
PRECAUCIONES DE SEGURIDAD
CUIDADO
• Use uma bomba de vácuo com leitura inferior a -0,1 MPa e capacidade de descarga de ar superior a 40 L/min.
• A unidade exterior não necessita de bomba de vácuo. NÃO abra a válvula de corte de gás e líquido da
unidade externa.
• Certique-se de que a leitura do medidor de vácuo seja de -0,1 MPa ou menos após 2 horas. Se após três
horas de operação a leitura do medidor ainda estiver acima de -0,1 MPa, verique se há vazamento de gás
ou água dentro da tubulação. Se não houver vazamentos, realize outra extração por 1 ou 2 horas.
• NÃO utilize gás refrigerante para extração do sistema.
INSTRUCCIONES PARA LA EXTRACCIÓN
Antes de usar manômetros múltiplos e uma bomba de vácuo,
leia seus manuais de operação para ter certeza de como usá-
los corretamente.
1. Conecte a mangueira de carga dos manômetros à porta de
serviço da válvula de baixa pressão da unidade externa.
2. Conecte a mangueira de carregamento do manômetro à
bomba de vácuo.
3. Abra a zona de baixa pressão dos manômetros. Mantenha a
zona de alta pressão fechada.
4. Ligue a bomba de vácuo para remover o sistema.
5. Extraia o ar para criar vácuo por pelo menos 15 minutos ou até
que o medidor de vácuo indique 76 cmHG (-1x105Pa).
6. Feche a válvula de baixa pressão nos manômetros e desligue
a bomba de vácuo.
7. Aguarde 5 minutos e verique se não houve alteração na
pressão do sistema.
8. Insira uma chave sextavada na válvula de alívio (válvula de alta
pressão) e abra a válvula girando a chave 1/4 no sentido anti-
horário. Ouça enquanto o gás é expelido do sistema e feche a
válvula após 5 segundos.
9. Observe el manómetro durante un minuto para asegurarse de
que no haya cambios en la presión, su lectura debería ser algo
más alta que la presión atmosférica.
10.Retire la manguera de carga del puerto de servicio.
11.Con una llave hexagonal, abra completamente las válvulas de
alta y baja presión.
ABRA LOS VÁSTAGOS DE LA VÁLVULA CON CUIDADO
Al abrir los vástagos de las válvulas, gire la llave hexagonal hasta
que toque con el tope. NO intente forzar la válvula para que se
abra más.
12. Apriete los tapones de la válvula con la mano y luego apriétela
con la herramienta adecuada.
13. Se a unidade exterior utilizar todas as válvulas de vácuo e
a posição de vácuo estiver na válvula principal, o sistema não
está ligado à unidade interior. A válvula deve ser apertada com
uma porca roscada. Para evitar vazamentos, verique se há
vazamentos de gás antes da operação.

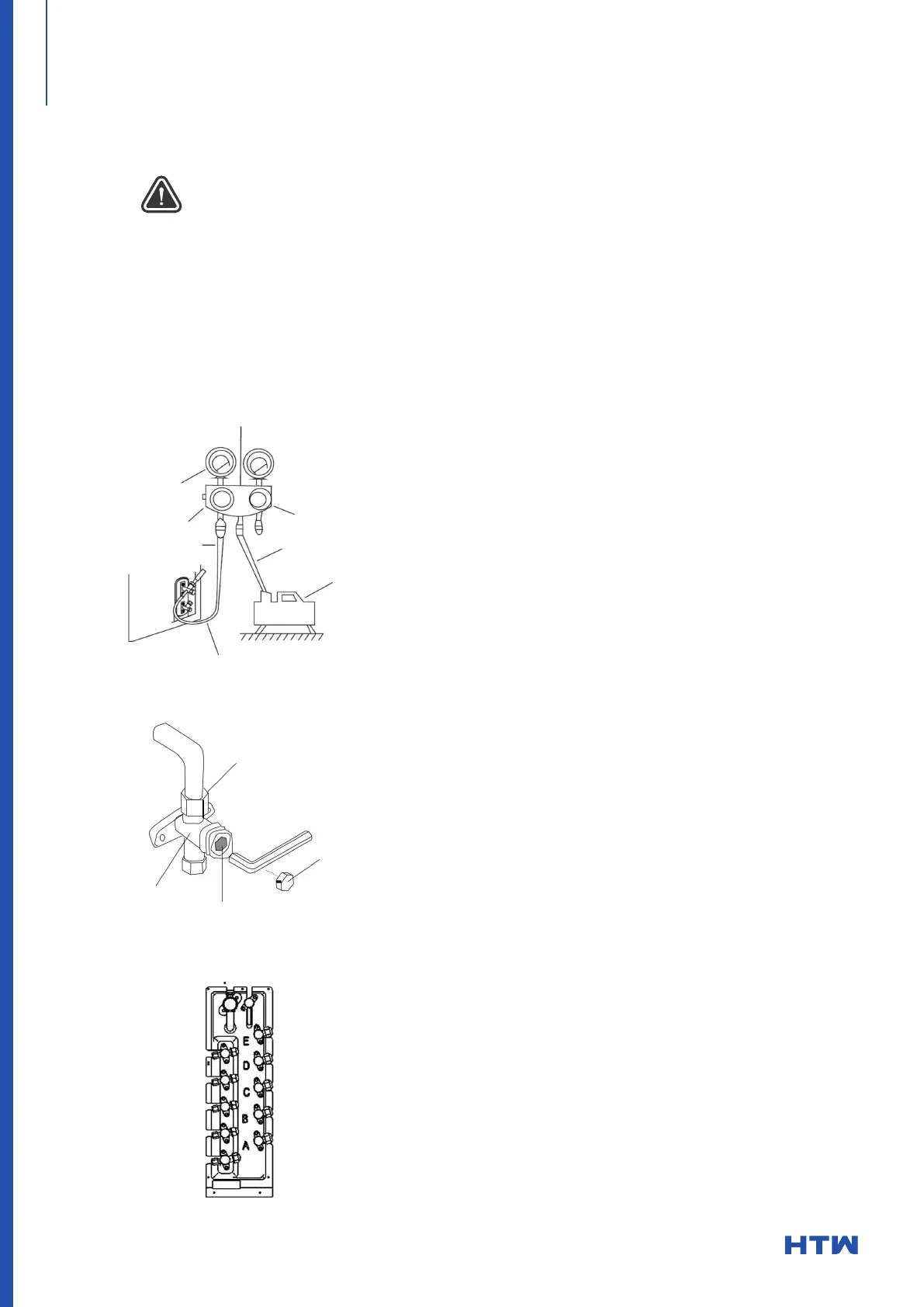

Manómetros del colector
Vacuómetro Manómetro
-76 cmHg
Válvula de baja presión
Válvula de
alta presión
Manguera de carga
Manguera de carga
Bomba de vacío
Válvula de baja presión
Img. 8.1
Tuerca abocardada
Tapón
Cuerpo de la válvula
Vástago de la válvula
Img. 8.2
Img. 8.3
