MANUAL DE INSTALACIÓN MULTI SPLIT IX21D5
130
4. INSTALACIÓN DE LA UNIDAD INTERIOR
4.8 Montagem da unidade interna
CUIDADO

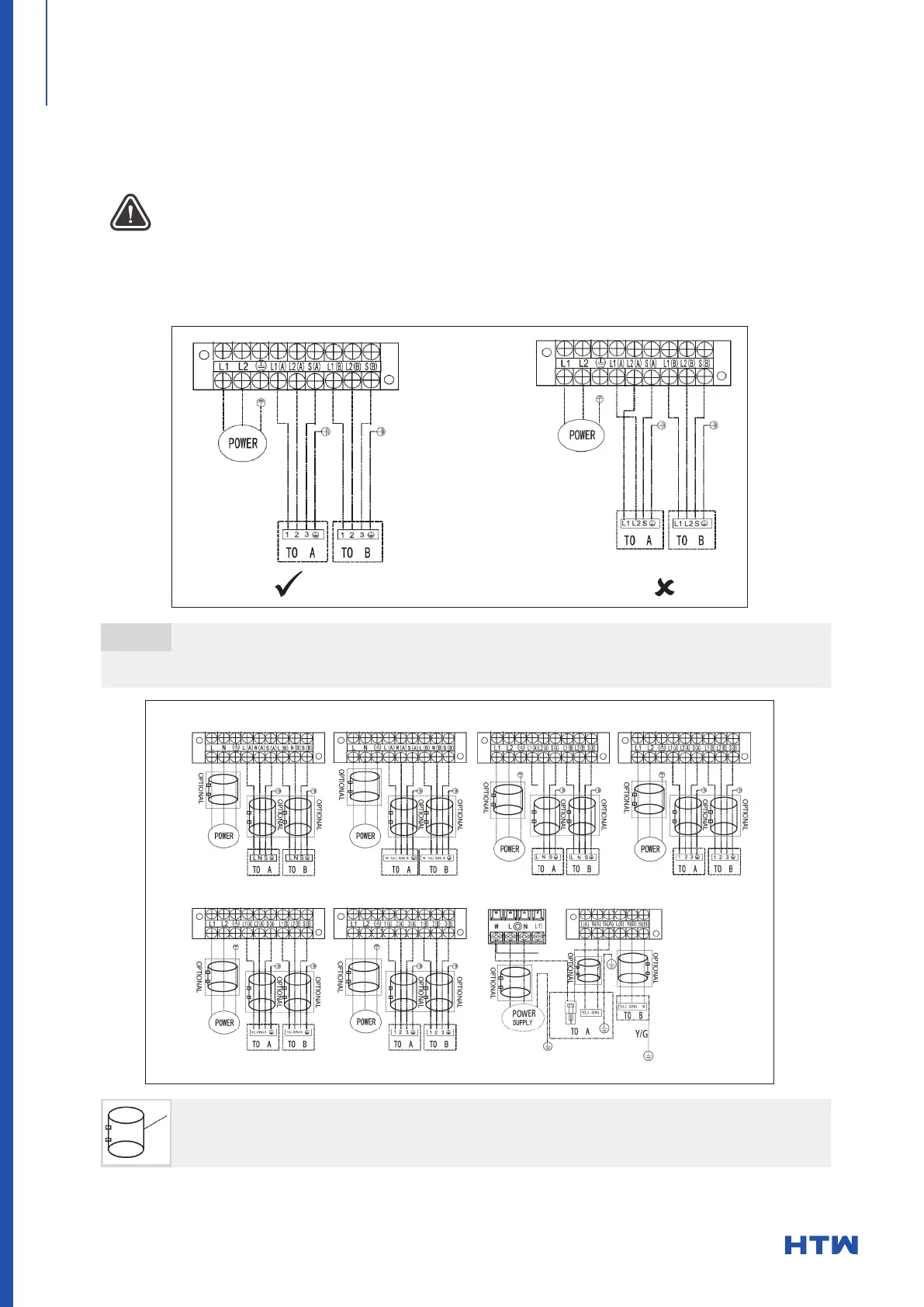

Conecte os os de conexão aos terminais, conforme identicados, com os números correspondentes
no bloco de terminais das unidades interna e externa. Por exemplo, nos modelos dos EUA mostrados no
diagrama abaixo, o Terminal L1 (A) da unidade externa deve ser conectado ao Terminal L1 da unidade
interna.
NOTA:
Consulte a imagem abaixo se o usuário nal desejar fazer sua própria ação. Passe o cabo
de alimentação principal pela linha de alimentação inferior da braçadeira de cabo.
NOTA: Utilize o anel magnético (não fornecido, acessório opcional) para conectar o cabo de
conexão das unidades interna e externa após a instalação. Um anel magnético é usado por
cabo.
Modelo AM BM CM D
Modelo EM FM G
Modelos uno-dos:
Modelo Modelo Modelo
Modelo Modelo
