MANUAL DE INSTALACIÓN MULTI SPLIT IX21D5
116
1. ACCESORIOS
O sistema de ar condicionado é entregue com os seguintes acessórios. Use todas as peças e acessórios
de instalação para instalar o ar condicionado. A instalação inadequada pode causar vazamentos de água,
choques elétricos e incêndios ou falha do equipamento.

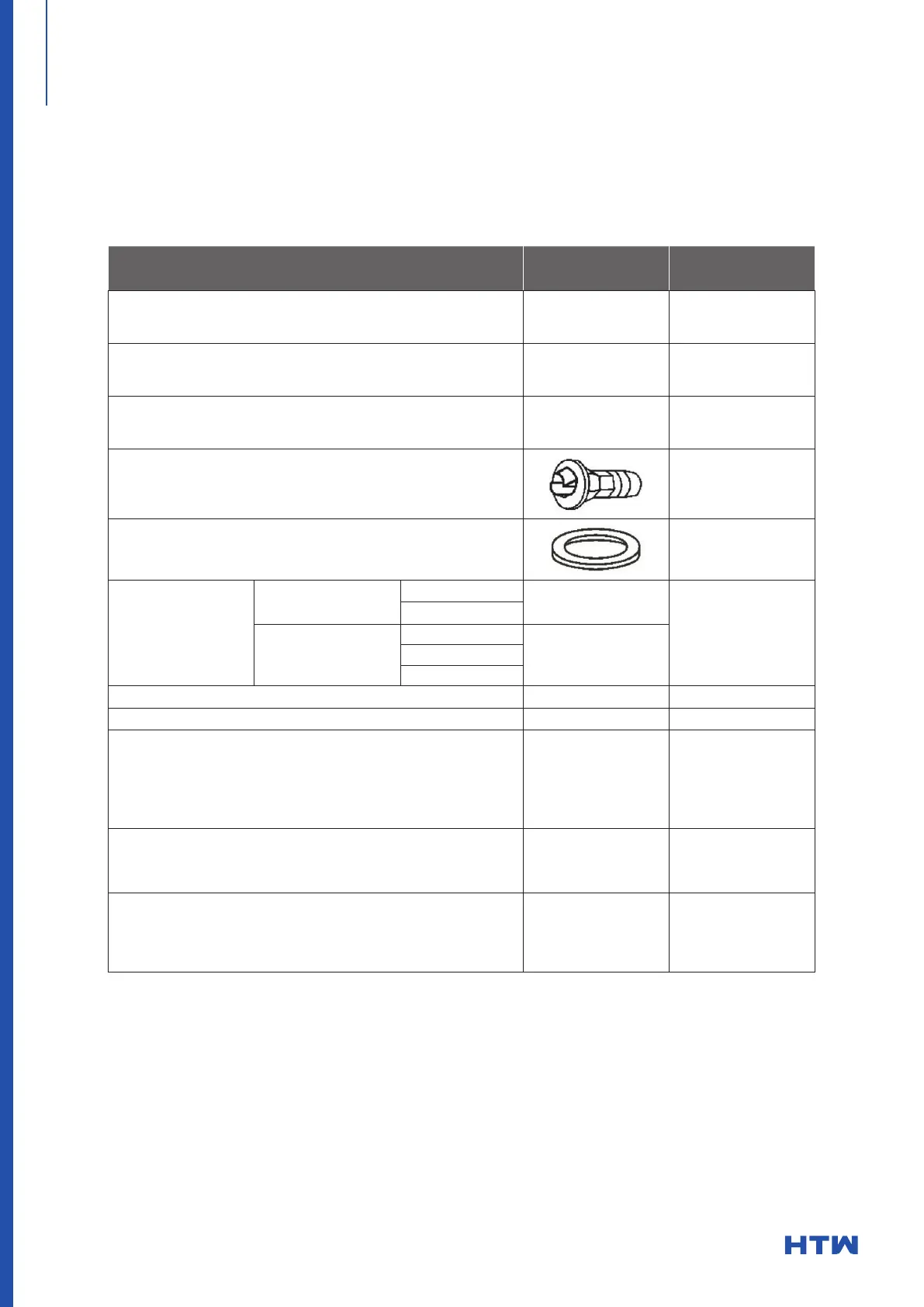

NOME FORMA QUANTIA
Placa de instalação
1
Manga de expansão de plástico
5-8
(dependendo do modelo)
Parafuso auto-roscante A ST 3,9 X 25
5-8
(dependendo do modelo)
Junta de drenagem (alguns modelos)
1
Arruela de vedação (alguns modelos)
1
Conectando grupo
de tubos
seção líquida
Ø6,35
Itens que devem ser
adquiridos separadamente.
Consulte um técnico para
selecionar o tamanho
adequado.
Ø9,52
seção de gás
Ø9,52
Ø12,7
Ø15,9
Manual do usuário 1
Manual de instalação 1
Manual de instalação
Conector de transferência.
(incluído com unidade interna ou externa, dependendo dos modelos)
NOTA: O tamanho do tubo pode variar de equipamento para equipamento. Para
atender aos diferentes requisitos de tamanho de tubo, às vezes as conexões
precisam de um conector de transferência instalado na unidade externa.
Acessório opcional
(1-5 peças para unidade
externa, dependendo dos
modelos)
Anel magnético
(Passe o cabo de ligação entre a unidade interior e a unidade exterior após a
instalação.)
Acessório opcional
(uma peça/um o)
Anel de borracha de proteção de cabo
(Se a braçadeira do cabo não puder ser xada a um cabo pequeno, use o anel de
borracha de proteção do cabo [fornecido com os acessórios] para enrolar o cabo.
Em seguida, xe-o na posição com a braçadeira do cabo.)
1
(em alguns modelos)
DISPOSITIVOS OPCIONAIS
Existem dois tipos de controles remotos: com e sem o.
Selecione um controle remoto com base nas preferências e requisitos do cliente e instale-o em um local
apropriado.
Consulte catálogos e documentação técnica para orientação na seleção do controle remoto mais
adequado.
