MANUEL D’INSTALLATION
99
MULTI SPLIT IX21D5MULTI SPLIT IX21D5
8. PURGE D'AIR
PRÉCAUTIONS DE SÉCURITÉ
CUIDADO
• Utilisez une pompe à vide avec une jauge inférieure à -0,1 MPa et une capacité de décharge d'air supérieur
à 40 L/min.
• L'unité extérieure n'a pas besoin de pompe à vide. N'ouvrez PAS le robinet d'arrêt de gaz et de liquide du
unité extérieure.
• Assurez-vous que la lecture du vacuomètre est de -0,1 MPa ou moins après 2 heures. Si aprèstrois heures
de fonctionnement, la lecture de la jauge est toujours supérieure à -0,1 MPa, vériez
une fuite de gaz ou d’eau à l’intérieur du tuyau. S'il n'y a pas de fuite, effectuez une nouvelle extraction
pendant 1 ou 2 heures.
• NE PAS utiliser de gaz réfrigérant pour l'extraction du système.
INSTRUCTIONS DE SUPPRESSION
Avant d'utiliser des manomètres collecteurs et une pompe à
vide, lisez leurs manuels d'utilisation pour vous assurer que
vous savez comment les utiliser correctement.
1. Connectez le tuyau de charge des jauges du collecteur au
port de service de la vanne basse pression de l'unité extérieu-
re.
2. Connectez le tuyau de chargement des jauges du collecteur
à la pompe à vide.
3. Ouvrir la zone basse pression des manomètres du collec-
teur. Gardez la zone haute pression fermée.
4. Allumez la pompe à vide pour retirer le système.
5. Extrayez l'air pour créer un vide pendant au moins 15
minutes ou jusqu'à ce que le vacuomètre indique 76 cmHG
(-1x105Pa).
6. Fermez la vanne basse pression des jauges du collecteur et
éteignez la pompe à vide.
7. Attendez 5 minutes, puis vériez qu'il n'y a eu aucun chan-
gement dans la pression du système.
8. Insérez une clé hexagonale dans la soupape de décharge
(soupape haute pression) et ouvrez la soupape en tournant
la clé d'1/4 dans le sens inverse des aiguilles d'une montre.
Écoutez pendant que le gaz est expulsé du système, puis
fermez la vanne après 5 secondes.
9. Observez le manomètre pendant une minute pour vous
assurer qu'il n'y a aucun changement de pression, sa lecture
doit être légèrement supérieure à la pression atmosphéri-
que.
10. Retirez le tuyau de chargement du port de service.
11. À l'aide d'une clé hexagonale, ouvrez complètement les
vannes haute et basse pression.
ABRA LOS VÁSTAGOS DE LA VÁLVULA CON CUIDADO
Lors de l'ouverture des tiges de valve, tournez la clé hexagona-
le jusqu'à ce qu'elle touche la butée. N'essayez PAS de forcer
la vanne à s'ouvrir davantage.
12. Serrez les bouchons de valve à la main, puis serrez avec
l'outil approprié.
13. Si l'unité extérieure utilise toutes les vannes de vide et que
la position de vide est sur la vanne principale, le système
n'est pas connecté à l'unité intérieure. La valve doit être
serrée avec un écrou à vis. Pour éviter les fuites, vériez
les fuites de gaz avant l'utilisation.

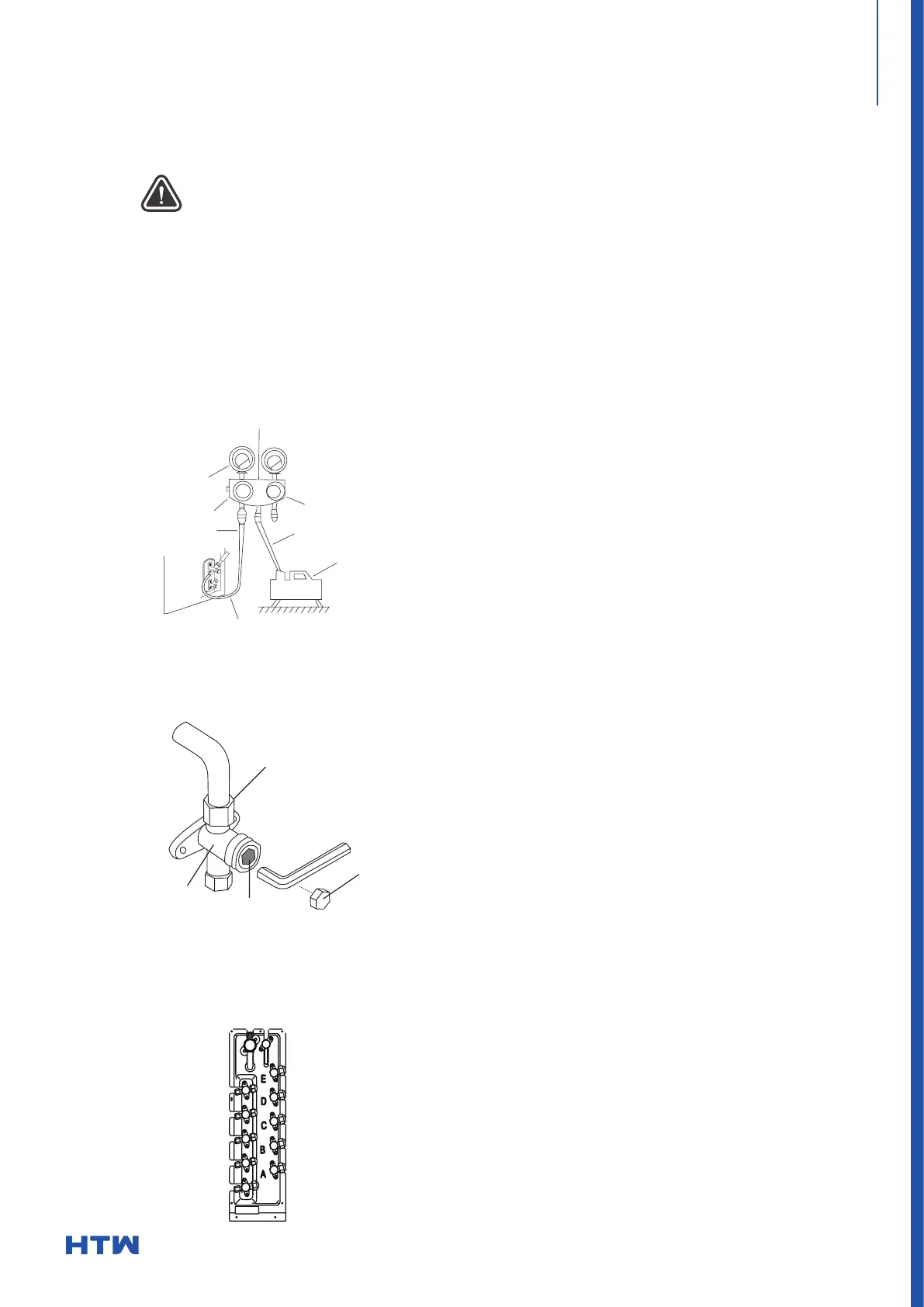

Jauge du collecteur
Jauge du composé
Vanne à basse pression
-76 cmHg
Tuyau de charge
Pompe à vide
Vanne à haute pression
Tuyau de charge
Manomètre
Vanne à basse pression
Écrou conique
Bouchon
Corps de vanne
Tige de vanne
