Instalação do aquecedor
O funcionamento da instalação só pode ser
realizado por profissionais autorizados.
Preste atenção aos requisitos especiais de
instalação feitos pelo país local.
Preste atenção aos regulamentos
relacionados à pressão de ligação dos tipos
de gás e gás na placa de identificação do
aquecedor.
Antes de ligar o tubo de gás e o tubo de água
ao aquecedor, preste atenção à limpeza
destes tubos para remover impurezas e
outros poluentes.
Instalação do tubo de gás
Uma válvula de vedação do G1 / 2 deve ser
instalada no tubo de fornecimento de gás, conforme
mostrado na figura.
Se necessário, instale um redutor no tubo de
fornecimento de gás (apenas para o fornecimento de
butano)

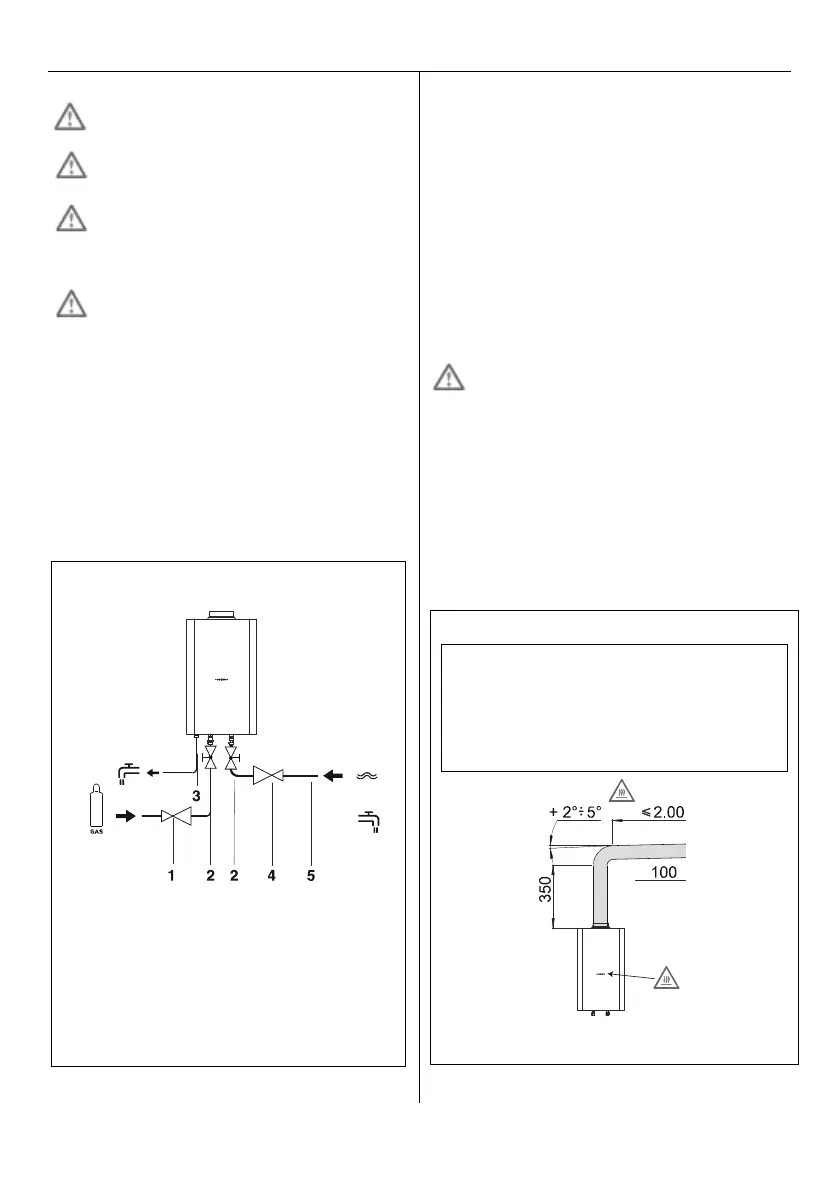

Instalação do tubo de água e tubo
de gás
1. R
edutor
2. Vá
lvula de
v
edação
3. Saí
da de água
quen
t
e
4. R
edutor (opcional)
5. Entrada de água
fria
Instalação do tubo de água
Uma válvula de vedação deve ser instalada no tubo
de água fria, conforme mostrado na figura a seguir.
O fabricante recomenda a instalação de um redutor
no tubo de água fria.
No caso de tubos corrugados, o raio mínimo de
curvatura deve ser de 20 mm.
Ligue
a válvula de vedação ao tubo de água fria
anex
o.
Ligue
a
v
álvula de vedação à entrada de água fria
do aquecedor.
Ligue
a saída de água quente do aquecedor ao
tubo de água quente.
Instalação do tubo de exaustão dos gases
O aquecedor deve estar equipado com um tubo
de
escape ou uma chaminé. Por favor, preste
atenção aos regulamentos específicos para
instalação exigida pelo país local.
Só após terminar a instalação do tubo de escape, o
aquecedor pode ser ligado para funcionar. Por favor,
preste atenção aos requisitos para a especificação.
As partes do tubo de escape devem estar
equipadas com um funil de gás sólido com vedação à
água.
O tubo de escape não pode ser orientado para o
teto.
Uma entrada de ar deve ser introduzida no espaço
de instalação no local próximo ao solo..
Tu
bo de escape
A
viso:
por favor, f
aça a proteção de isolamento de resistência
ao
fogo necessária para o tubo de combustão. Se o tubo
de comb
ustão estiver fixado à parede de madeira ou
ou
t
ro
material sem resistência ao fogo, é obrigatório
faz
er isolamento de resistência ao fogo, ou a unidade
n
ão pode ser instalada.
TENHA CUIDADO COM A QUEIMA.
~
~
49
