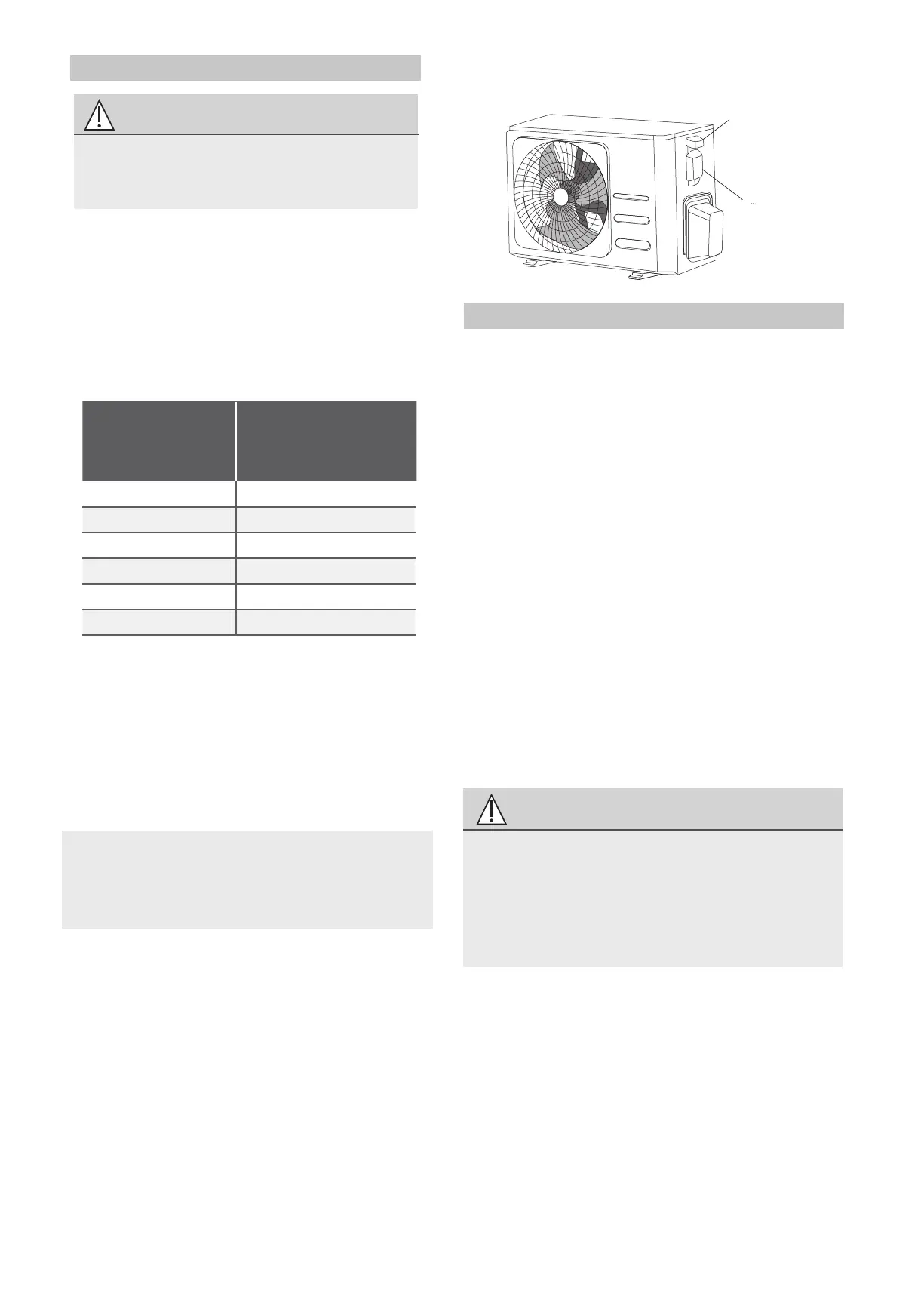

b. Con un pelacables, pele la cubierta de
goma de ambos extremos del cable de
señal para revelar aproximadamente 15
cm (5,9 ”) de cable.
c. Pele el aislamiento de los extremos.
d. Con un engarzador de alambre, engarce
las orejetas en U en los extremos.
NOTA: Al conectar los cables, siga
estrictamente el diagrama de cableado
que se encuentra dentro de la tapa de la
caja eléctrica.
2. Retire la cubierta eléctrica de la unidad
exterior.
3. Conecte las lengüetas en U a los
terminales
Haga coincidir los colores / etiquetas de
los cables con las etiquetas del bloque de
terminales. Atornille firmemente el
terminal en U de cada cable a su terminal
correspondiente.
4. Sujete el cable con la abrazadera para
cables.
5. Aísle los cables no utilizados con cinta
aislante. Manténgalos alejados de
cualquier pieza eléctrica o metálica.
6. Vuelva a instalar la tapa de la caja de control
eléctrico.
Cableado de la unidad interior
1. Prepare el cable para la conexión
a. Con un pelacables, pele la cubierta de goma
de ambos extremos del cable de señal para
revelar unos 15 cm (5,9 ”) del cable.
b. Pele el aislamiento de los extremos de los
cables.
c. Con un engarzador de cables, engarce las
orejetas en U a los extremos de los cables.
2. Afloje el tornillo de la tapa de la caja de control
eléctrico y retire la tapa.
3. Conecte los terminales en U a los terminales.
Haga coincidir los colores / etiquetas de los
cables con las etiquetas del bloque de
terminales. Atornille firmemente el terminal en
U de cada cable a su terminal correspondiente.
Consulte el número de serie y el diagrama de
cableado ubicado en la tapa de la caja de
control eléctrico.
• Mientras conecta los cables, siga
estrictamente el diagrama de cableado.
• El circuito de refrigerante puede
calentarse mucho. Mantenga el cable de
interconexión alejado del tubo de cobre.
4. Sujete el cable con la abrazadera para cables.
El cable no debe estar suelto ni tirar de los
terminales en U.
5. Vuelva a colocar la tapa de la caja eléctrica.
PRECAUCIÓN
Cableado de la unidad exterior
ADVERTENCIA
Antes de realizar cualquier trabajo
eléctrico o de cableado, apague la
alimentación principal del sistema.
a. Primero debe elegir el tamaño de cable
correcto. Asegúrese de utilizar cables
H07RN-F.
Área de sección transversal mínima de
cables de señal y alimentación (para
referencia)
Corriente
nominal del
aparato (A)
Área de sección
transversal
nominal (mm
2
)
> 3 y ≤ 6
0.75
> 6 y ≤ 10
1
> 10 y ≤ 16
1.5
> 16 y ≤ 25
2.5
> 25 y ≤ 32
4
> 32 y ≤ 40
6
Cubierta
Tornillo
1. Prepare el cable para la conexión
32
