Retire la cinta de PVC de los extremos de la
tubería cuando esté listo para realizar
trabajos de abocardado.

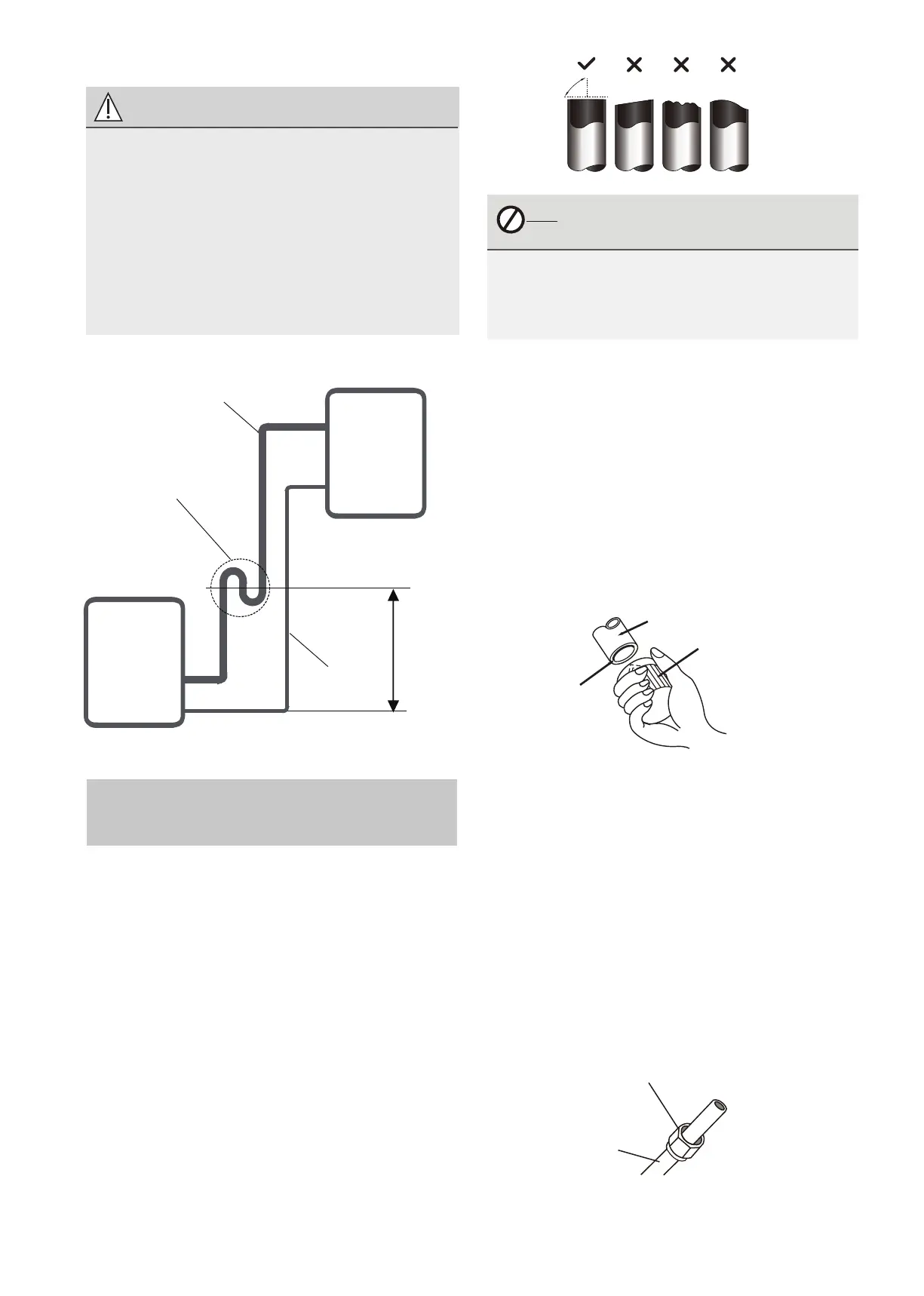

Instrucciones de conexión -
Tubería de refrigerante
Paso 1: corte las tuberías
Al preparar las tuberías de refrigerante,
tenga especial cuidado de cortarlas y
ablandarlas correctamente. Esto asegurará
un funcionamiento eficiente y minimizará la
necesidad de mantenimiento futuro.
1. Mida la distancia entre las unidades interior
y exterior.
2. Con un cortatubos, corte el tubo un poco
más largo que la distancia medida.
3. Asegúrese de que la tubería esté cortada en
un ángulo perfecto de 90°.
Oblicuo Áspero Deformado
90°
NO DEFORME LA TUBERÍA
DURANTE EL CORTE
Tenga mucho cuidado de no dañar,
abollar o deformar la tubería mientras
corta. Esto reducirá drásticamente la
eficiencia de calefacción de la unidad.
Paso 2: eliminar las rebabas
Las rebabas pueden afectar el sello hermético
de la conexión de la tubería de refrigerante.
Deben eliminarse por completo.
1. Sostenga la tubería en un ángulo hacia
abajo para evitar que caigan rebabas en
la tubería.
2. Con un escariador o una herramienta de
desbarbado, elimine todas las rebabas de
la sección cortada de la tubería.
Tubería
Escariador
Apuntar
hacia abajo
Paso 3: extremos de tubería abocardados
El abocardado adecuado es esencial para lograr
un sello hermético.
1. Después de quitar las rebabas de la tubería
cortada,
selle los extremos con cinta de PVC
para evitar que entren materiales extraños en
la tubería.
2. Cubra la tubería con material aislante.
3. Coloque tuercas abocardadas en ambos
extremos de la tubería. Asegúrate de que
estén orientados en la dirección correcta,
porque no puedes ponértelos ni cambiar de
dirección después de quemar.
Tuerca abocinada
Tubo de cobre
PRECAUCIÓN
Trampas de aceite
Si el aceite fluye de regreso al compresor
de la unidad exterior, esto podría causar la
compresión del líquido o el deterioro del
retorno del aceite.
Las trampas de aceite en la tubería de gas
ascendente pueden evitar esto.
Se debe instalar una trampa de aceite cada
6 m (20 pies) de tubo de succión vertical.
6m/20ft
Unidad Interior/
Unidad Exterior
Unidad Interior/
Unidad Exterior
Trampa
de aceite
Tubería
de líquido
Tubería
de gas
4.
28
