B
A
D

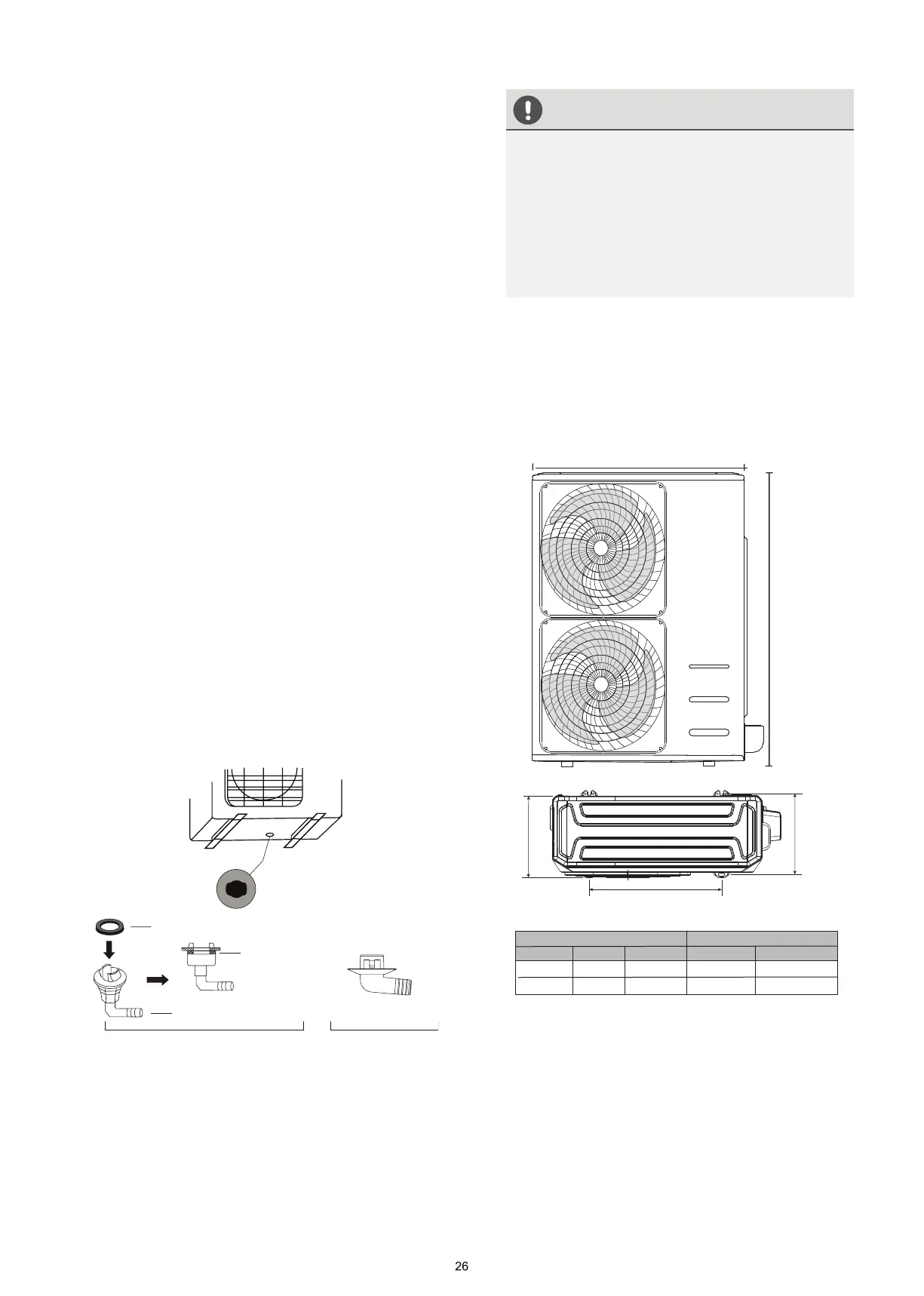

Dimensión de la unidad exterior (mm)
Dimensiones de montaje (mm)
W H
D
A
B
952 1333 415 634 404
900 1170 350 590 378
W
H
Paso 3: Ancle la unidad exterior
Las dimensiones de montaje varían entre
las diferentes unidades exteriores.
El diámetro de la cabeza del perno de
fijación debe ser superior a 12 mm.
Paso 2: Instale la junta de drenaje (solo
unidad de bomba de calor)
Antes de atornillar la unidad exterior en su
lugar, debe instalar la junta de drenaje en la
parte inferior de la unidad. Tenga en cuenta
que hay dos tipos diferentes de juntas de
drenaje según el tipo de unidad exterior.
Si la junta de drenaje viene con un sello de
goma (ver Fig. A), haga lo siguiente:
1.
Fit the rubber seal on the end of the drain joint
that will connect to the outdoor unit.
2.
Insert the drain joint into the hole in the base
pan of the unit.
3.
Rotate the drain joint 90° until it clicks in place
facing the front of the unit.
4.
Connect a drain hose extension (not included)
to the drain joint to redirect water from the
unit during heating mode.
Si la junta de drenaje no viene con un sello de
goma (vea la Figura. B), haga lo siguiente:
1. Inserte la junta de drenaje en el orificio
de la bandeja de la base de la unidad. La
junta de drenaje encajará en su lugar.
2. Conecte una extensión de manguera de
drenaje (no incluida) a la junta de drenaje
para redirigir el agua de la unidad
durante el modo de calefacción.
Junta
Junta de drenaje
(A) (B)
Orificio de la bandeja de la
base de la unidad exterior
Junta
EN CLIMAS FRÍOS
En climas fríos, asegúrese de que la
manguera de desagüe esté lo más
vertical posible para garantizar un
drenaje de agua rápido. Si el agua se
drena muy lentamente, puede
congelarse en la manguera e inundar la
unidad.
26
