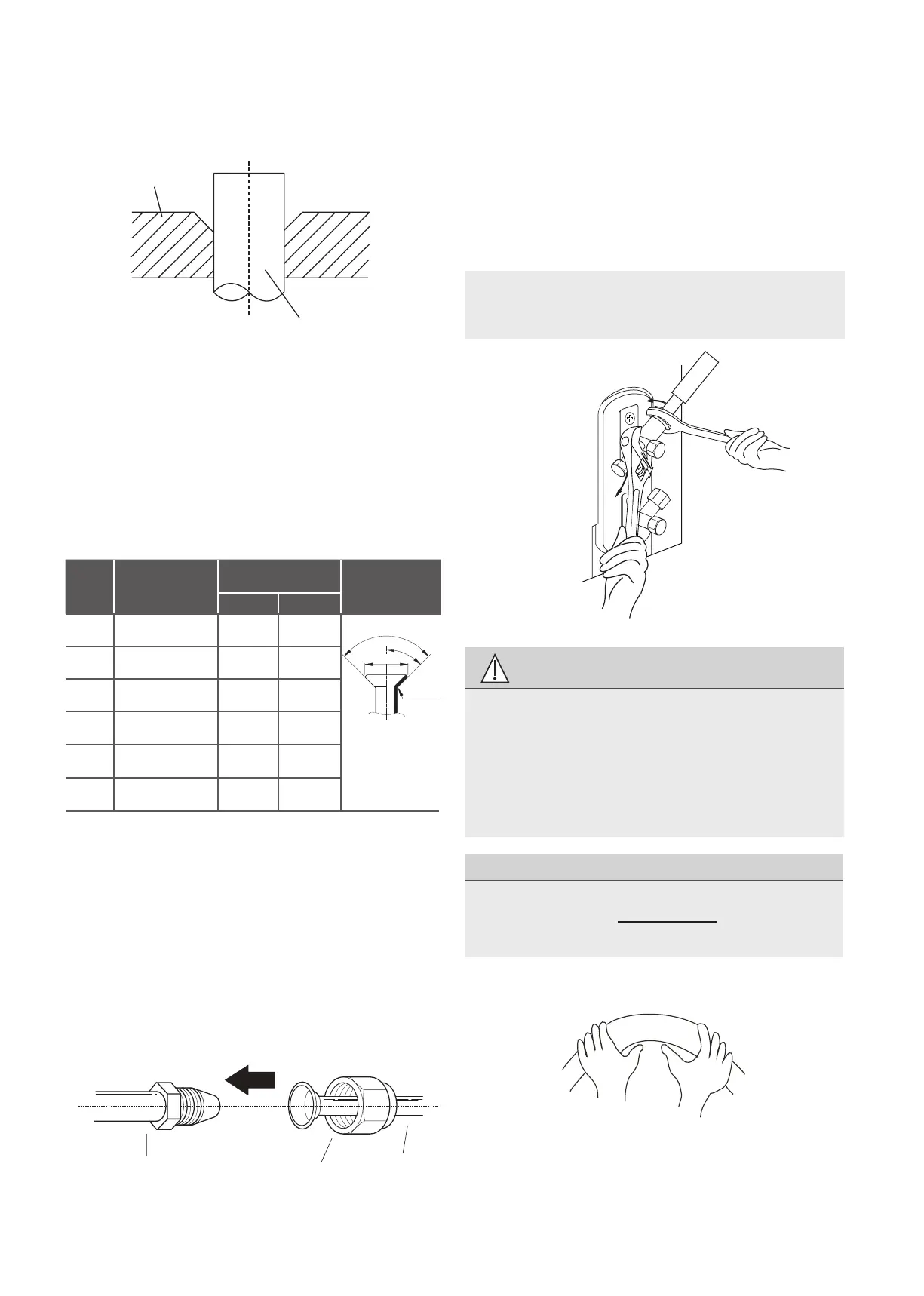

5. Fixez la forme évasée à l'extrémité du tuyau.
L'extrémité du tuyau doit s'étendre au-delà de la
forme évasée.
Forme évasée
Tuyau
Étape 4 : Connectez les tuyaux
Connectez d'abord les tuyaux en cuivre à l'unité
intérieure, puis connectez-les à l'unité extérieure.
Vous devez d'abord raccorder le tuyau basse
pression, puis le tuyau haute pression.
1.
Lors du raccordement des écrous évasés, appliquez
une fine couche d'huile de réfrigération sur les
extrémités évasées des tuyaux.
2. Alignez le centre des deux tuyaux que vous allez
connecter.
Tube de l'unité intérieure
Écrou évasé
Tuyau
3. Serrez l'écrou évasé aussi fermement
que possible à la main.
4. À l'aide d'une clé, saisissez l'écrou sur le
tube de l'unité.
5. Tout en tenant fermement l'écrou, utilisez
une clé dynamométrique pour serrer
l'écrou évasé selon les valeurs de couple
du tableau .
REMARQUE : Utilisez la fois une clé et une clé
dynamométrique pour connecter ou déconnecter
les tuyaux de/vers l'unité.
•
•
Assurez-vous d'enrouler l'isolant autour de la
tuyauterie. Le contact direct avec la tuyauterie
nue peut entraîner des brûlures ou des gelures.
Assurez-vous que le tuyau est correctement
connecté. Un serrage excessif peut endommager
l'évasement et un serrage insuffisant peut
entraîner des fuites.
REMARQUES SUR LE RAYON DE PLIAGE MIN.
Pliez soigneusement le tube au milieu selon le
schéma ci-dessous. NE PAS plier le tube à plus
de 90° ou plus de 3 fois.
Plier le tuyau avec le pouce
mini-rayon 10cm (3.9”)
6. Placer l'outil d'évasement sur le coffrage.
7. Tournez la poignée de l'outil d'évasement dans
le sens des aiguilles d'une montre jusqu'à ce que
le tuyau soit complètement évasé. Évaser le tuyau
selon les dimensions précisées dans le tableau .
8. Récupérez l'outil d'évasement et le formulaire
d'évasement, puis inspectez l'extrémité du tuyau à
la recherche de fissures et même d'évasement.
PROLONGATION DE TUYAUTERIE AU-DELÀ
DE LA FORME DE FLARE
Jauge
de
tuyau
Couple de
serrage
Dimension de l'évasement
(A) (Unité : mm/pouce)
Forme évasée
Min. Max.
Ø 6.35
R0.4~0.8
45
°
±
2
90
°
±
4
A
Ø 9.52
Ø 12.7
Ø 16
Ø 19
Ø 22
65-67 N.m
(663-683 kgf.cm)
23.2/0.91 23.7/0.93
75-85N.m
(765-867 kgf.cm)
26.4/1.04 26.9/1.06
18-20 N.m
(183-204 kgf.cm)
8.4/0.33 8.7/0.34
25-26 N.m
(255-265 kgf.cm)
13.2/0.52 13.5/0.53
35-36 N.m
(357-367 kgf.cm)
16.2/0.64 16.5/0.65
45-47 N.m
(459-480 kgf.cm)
19.2/0.76 19.7/0.78
AVERTISSEMENT
29
