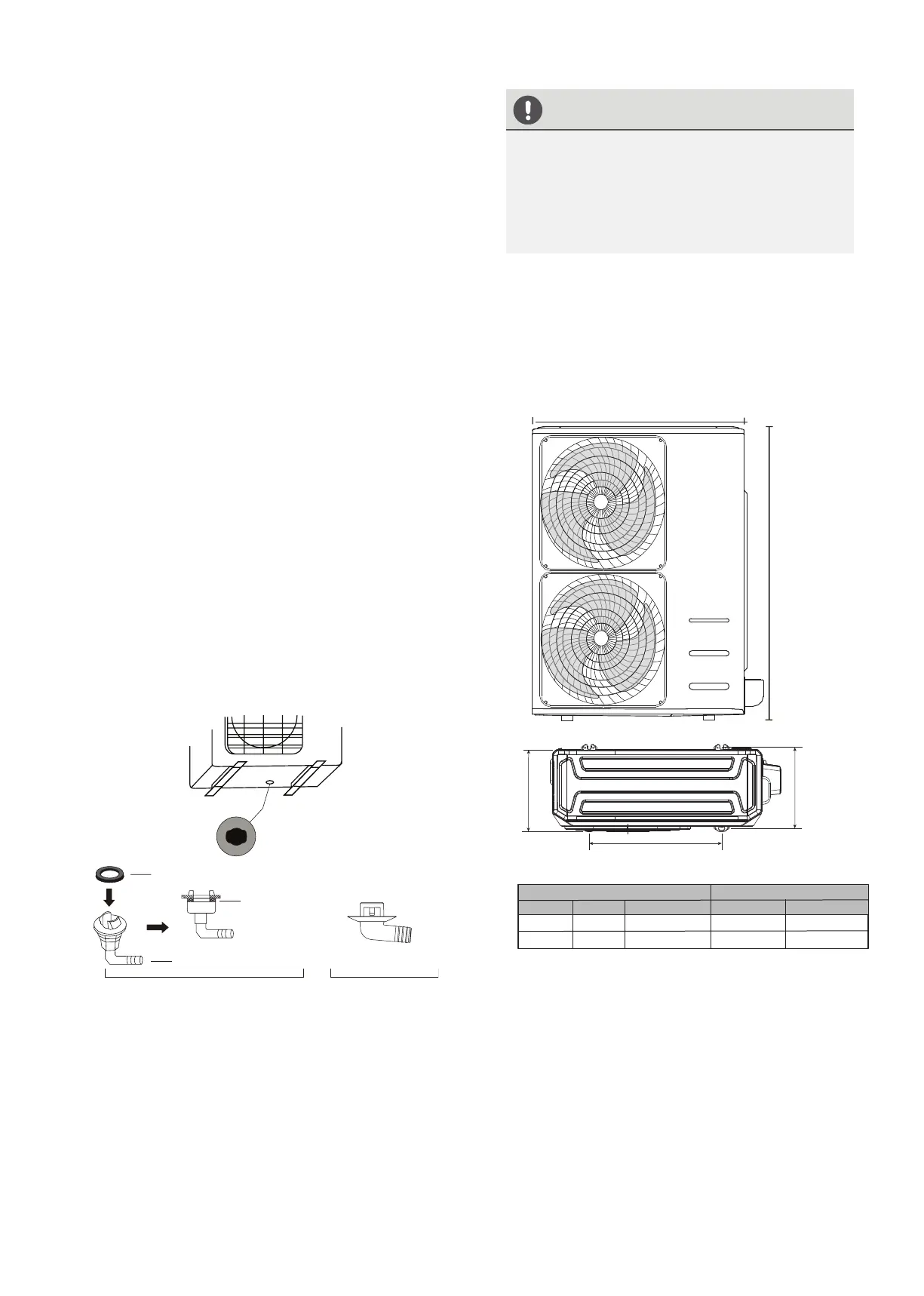

Dimensions de l'unité extérieure (mm) Dimensions de montage (mm)
W H
D
A
B
952 1333 415 634 404
900 1170 350 590 378
W
H
Étape 3 : Ancrer l'unité extérieure
Les dimensions de montage varient selon
les différentes unités extérieures.
Le diamètre de la tête du boulon de fixation
doit être supérieur à 12 mm.
Étape 2 : Installer le joint de vidange
(Unité pompe à chaleur uniquement)
Avant de boulonner l'unité extérieure en place, vous
devez installer le joint de vidange au bas de l'unité.
Notez qu'il existe deux types différents de joints
d'évacuation selon le type d'unité extérieure.
Si le joint de vidange est livré avec un joint en
caoutchouc
(voir Fig. A ), procédez comme suit :
1.
Montez le joint en caoutchouc à l'extrémité du joint
de vidange qui se connectera à l'unité extérieure.
2.
Insérez le joint de vidange dans le trou du bac de
base de l'unité.
3.
Faites pivoter le joint de vidange de 90° jusqu'à ce
qu'il s'enclenche face à l'avant de l'unité.
4.
Connectez une rallonge de tuyau de vidange (non
incluse) au joint de vidange pour rediriger l'eau de
l'unité pendant le mode de chauffage.
Si le joint de vidange n'est pas fourni avec un joint
en caoutchouc (voir Fig. B ), procédez comme suit:
1.Insérez le joint de vidange dans le trou du bac de
base de l'appareil. Le joint de vidange s'enclenchera
en place.
2. Connectez une rallonge de tuyau de vidange (non
incluse) au joint de vidange pour rediriger l'eau de
l'unité pendant le mode de chauffage.
Joint
Joint de vidange
(A) (B)
Trou de la base de
l'unité extérieure
Joint
DANS LES CLIMATS FROID
Dans les climats froids, assurez-vous que le
tuyau de vidange est aussi vertical que
possible pour assurer un drainage rapide de
l'eau. Si l'eau s'écoule trop lentement, elle
peut geler dans le tuyau et inonder l'appareil.
26
