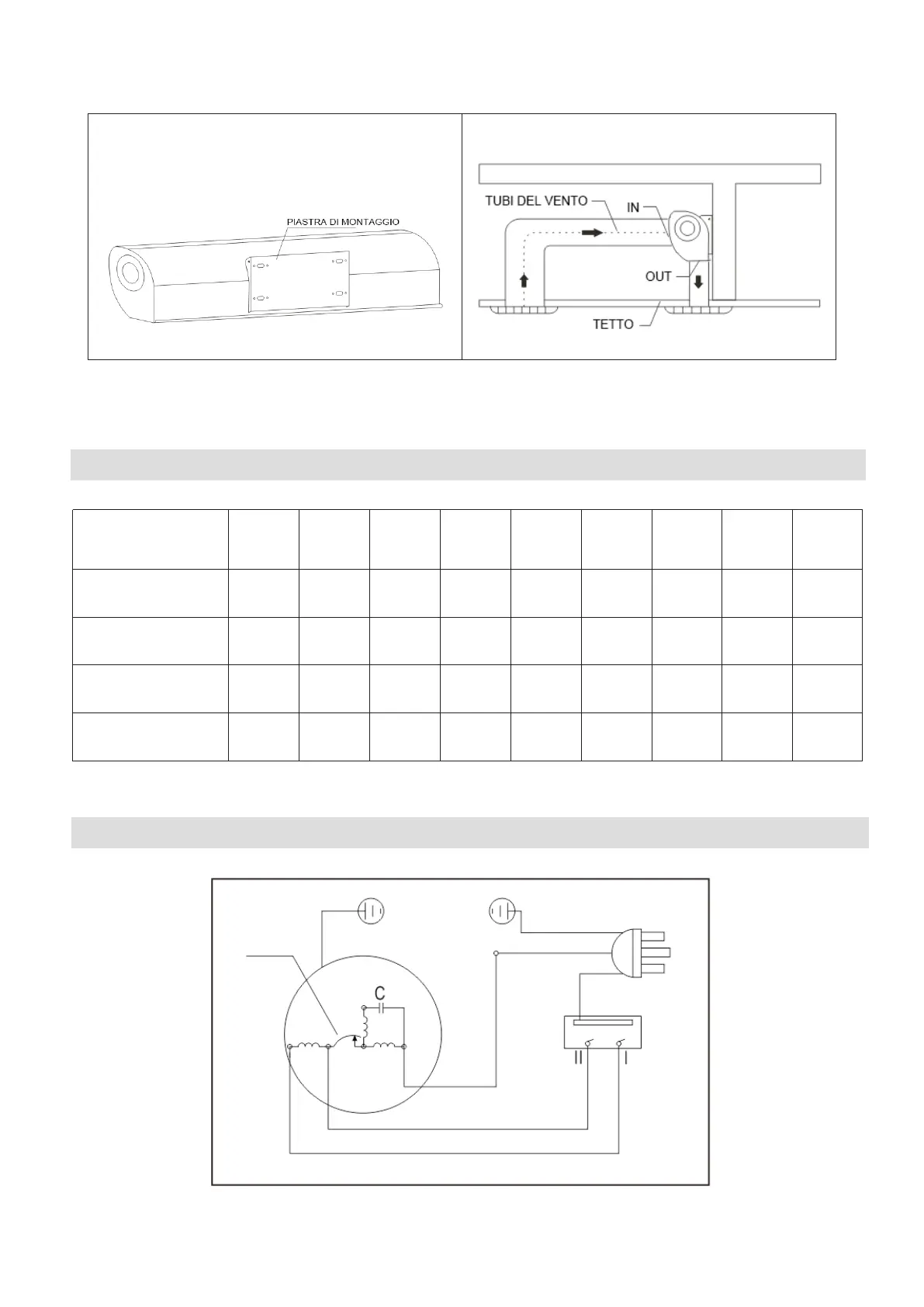

C. Installazione a soffitto
4.4.1 Fissare l'unità seguendo la stessa
procedura descritta nell'installazione su
parete in cemento.
4.4.2 Installare i condotti come mostrato:
5
7. PARAMETRI TECNICI
ARTICOLO
Tensione
nominale
Frequenza
nominale
Mass.
Potenza
ingresso (W)
Mass. portata
in ingresso
(m
3
/h)
Mass.
velocità
vento (m/s)
Altezza
effettiva
Specifica
Rumore Peso netto
MODELLO
(V) (Hz)
(mm)
(dB) (kg)
(m)
HTW-AC9-1800SA2
220-240 120 150 1780 11 ≤45 11,5 3
HTW-AC12-2400SA2
220-240 120
180
2370
11
≤48 14,5
3
HTW-AC15-3000SA2
220-240 120
220
2970
11
≤49 17,2 3
HTW-AC20-4000SA2
220-240
120 320 3960 11 ≤53 21,5 3
8. SCHEMA ELETTRICO
messa a terra
(E)
protettore
termico
blu
marrone
giallo
tappo
interruttore
a chiave
rosso
nero
SCHEMA DI COLLEGAMENTO DEL TELECOMANDO A INFRAROSSI A DOPPIA VELOCITÀ
50/60
50/60
50/60
50/60
