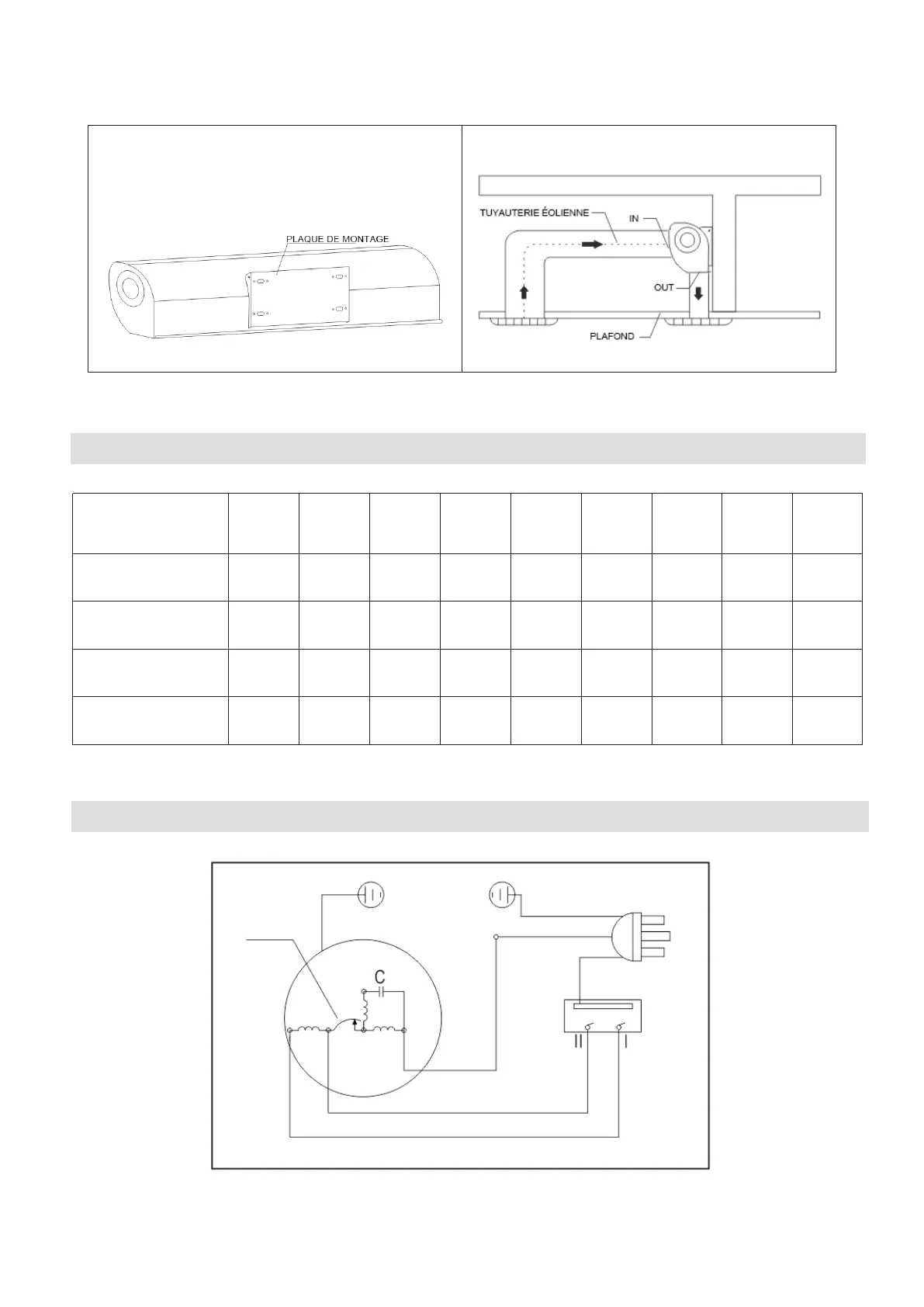

C. Installation au plafond
4.4.1 Fixer l'unité en suivant la même
procédure décrite dans l'installation sur un
mur en béton.
4.4.2 Installer les conduits comme indiqué:
5
7. PARAMÈTRES TECHNIQUES
ARTICLE
Tension
nominale
Fréquence
nominale
Puissance
d'entrée
max. (W)
Max. Débit
d'entrée
(m
3
/h)
Max. Vitesse
du vent
(m/s)
Hauteur
effective
Spécification
Bruit Poids net
MODÈLE
(V) (Hz)
(mm)
(dB) (kg)
(m)
HTW-AC9-1800SA2
220-240 120 150 1780 11 ≤45 11,5 3
HTW-AC12-2400SA2
220-240 120
180
2370
11
≤48 14,5
3
HTW-AC15-3000SA2
220-240 120
220
2970
11
≤49 17,2 3
HTW-AC20-4000SA2
220-240
120 320 3960 11 ≤53 21,5 3
8. SCHÉMA ÉLECTRIQUE
mise à la terre
(E)
protecteur
thermique
bleu
brun
jaune
prise de courant
interrupteur à clé
rouge
noir
SCHÉMA DE CÂBLAGE TÉLÉCOMMANDÉ INFRAROUGE DOUBLE VITESSE
50/60
50/60
50/60
50/60
