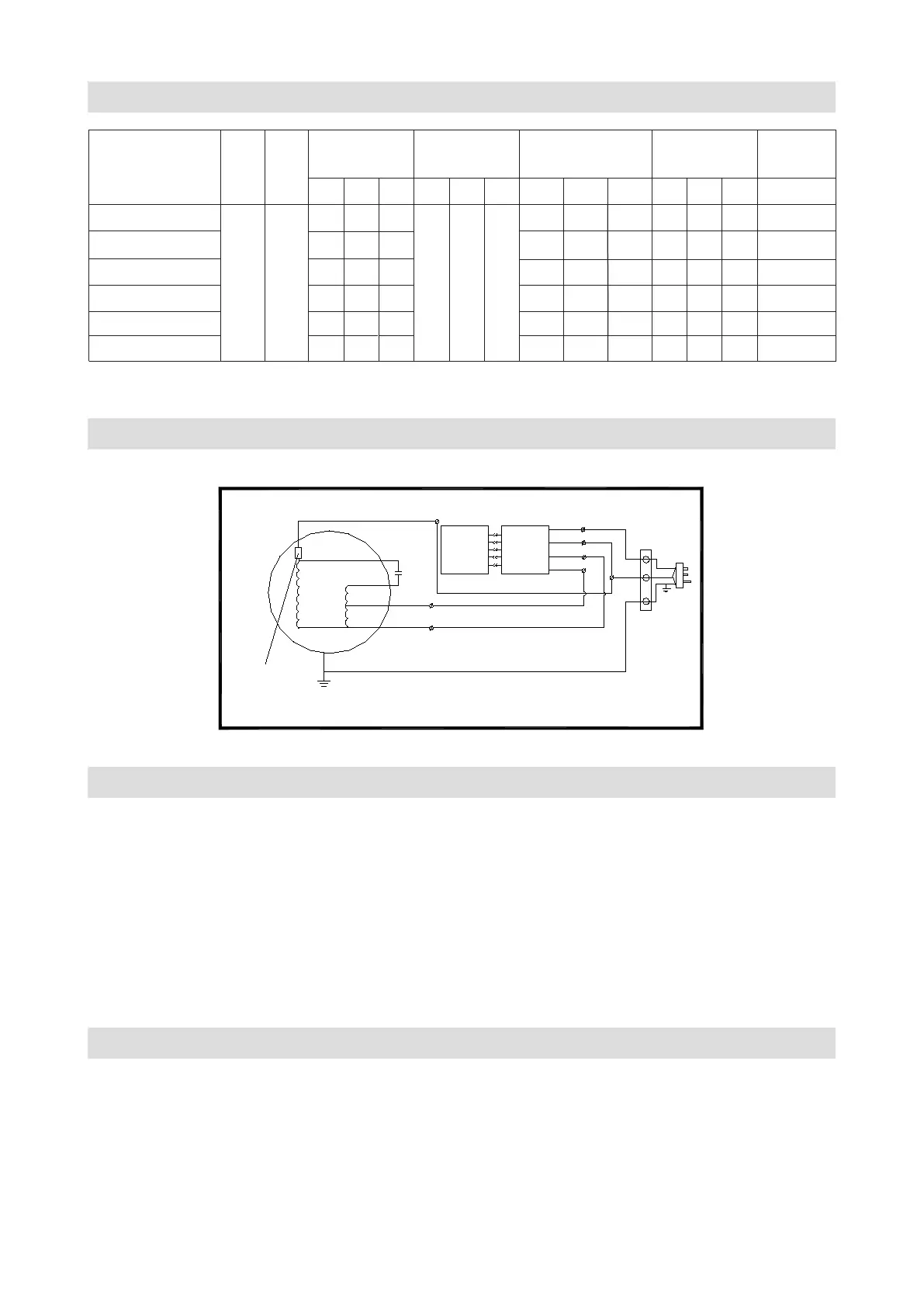

5. PARAMETRI TECNICI
6. SCHEMA ELETTRICO
7. FUNZIONAMENTO
7.1 Accendere l'interruttore di alimentazione dell'unità.
Selezionare la velocità dell'aria desiderata: Alta [H], Media [M], Bassa [L]
7.2 Accensione tramite telecomando.
Un unico pulsante viene utilizzato per controllare il ciclo di lavoro:
Full Speed On - Medium Speed - Low Speed - Off.
7.3 Regolare la direzione dell'aria in base al luogo di installazione per ottenere i
risultati desiderati.
8. PRECAUZIONI
1. Scollegare l'unità dall'alimentazione per eseguire la manutenzione.
2. Scollegare l'unità dall'alimentazione se non verrà utilizzata.
3. Assicurarsi che l'unità sia collegata a un'alimentazione che incorpori un collegamento a
terra.
4. I disegni in questo manuale devono essere utilizzati solo come riferimento.
5. Questa attrezzatura non deve essere utilizzata da persone (bambini compresi) con
disabilità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che non
lo facciano sotto supervisione o istruzioni su come utilizzare l'attrezzatura in sicurezza.
THERMAL CUT-OUT
DOUBLE SPEED SWITCH WIRING DIAGRAM
YELLOW-GREEN
(YELLOW)
BLACK
WHITE
BLUE(BROWN/RED)
YELLOW
ORANGE
C
K
2
OFF
3
HI
1
LO
L
N
SCHEMA DI COLLEGAMENTO DEL TELECOMANDO A INFRAROSSI A
DOPPIA VELOCITÀ
TAGLIO TERMICO
GIALLO-VERDE
BIANCO
RICEVITORE
I/O
BLU (MARRONE/ROSSO)
C
GIALLO
NERO
(GIALLO)
ARANCIA
RICEVITORE
I/C
GRIGIO
BIANCO
N
L
MARRONE
BLU
Consumo massimo
(W)
Velocità massima
(m/s)
Volume d'aria Livello sonoro Peso netto
MODELLO
Volt. Freq
(m
3
/h) (dB) (Kg)
(V~) (Hz)
H M L H M L H M L H M L
HTW-AC9-1400SA1 160 110 70
1.400 1.100 900 57 55 53 10
HTW-AC10-1600SA1
180 130 90
1.600 1.300 1000
57 55 53
10,5
HTW-AC12-1900SA1 200 150 110 1.900 1.600 1.200 58 56 54 12
11 9 7
HTW-AC15-2500SA1
220 50
230 180 140 2.500 2.000 1.500 59 57 55 13,5
HTW-AC18-3200SA1 300 250 210 3.200 2.500 1.800 60
58 56
15
HTW-AC20-3600SA1 350 300 260 3.600 2.700 1.850 61
59 57
18
5
