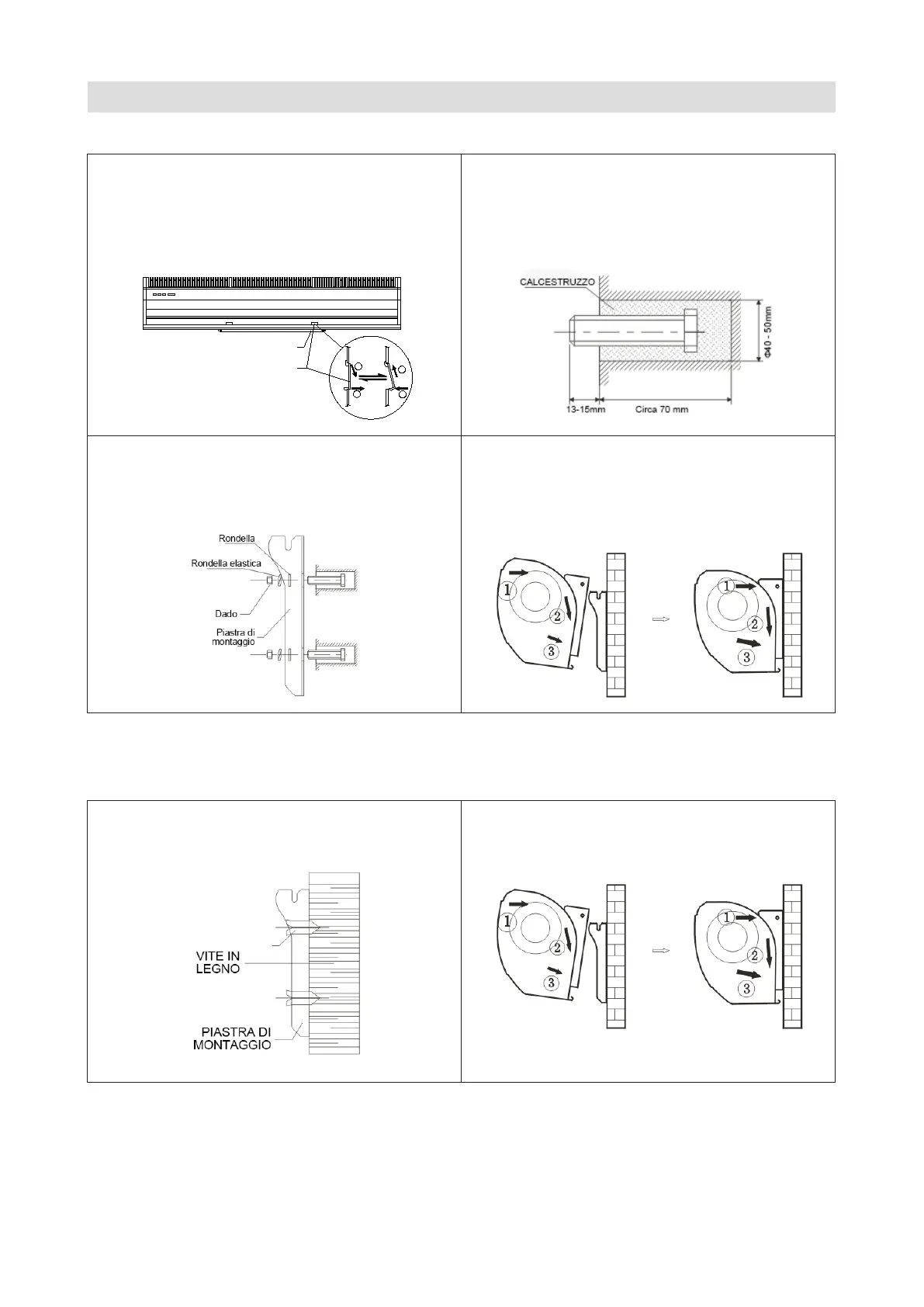

4. INSTALLAZIONE
A. I
nstallazione su muro di cemento:
B. Installazione su parete in legno
4.1.1 Rimuovere la piastra di montaggio
Rimuovere le viti sul retro dell'unità, quindi
rimuovere la plastica per accedere alla
piastra di montaggio.
1
2
PIASTRA DI MONTAGGIO
2
1
PARTI IN PLASTICA
4.1.2 Fissare le viti nella posizione corretta
(Fissare la posizione con l'aiuto della piastra
di montaggio e versare il cemento nei fori
delle viti.)
4.1.3 Quando il cemento si è asciugato,
montare la piastra di montaggio (usare
rondella e dado secondo lo schema seguente)
4.1.4 Installare il corpo principale
Posizionare il corpo
principale sopra la piastra
di montaggio e agganciarlo come mostrato,
assicurandosi che sia fissato saldamente.
4.2.1 Fissare la piastra di montaggio nella
posizione corretta con viti autofilettanti.
4.2.2 Uguale al passaggio 4.1.4.
3
