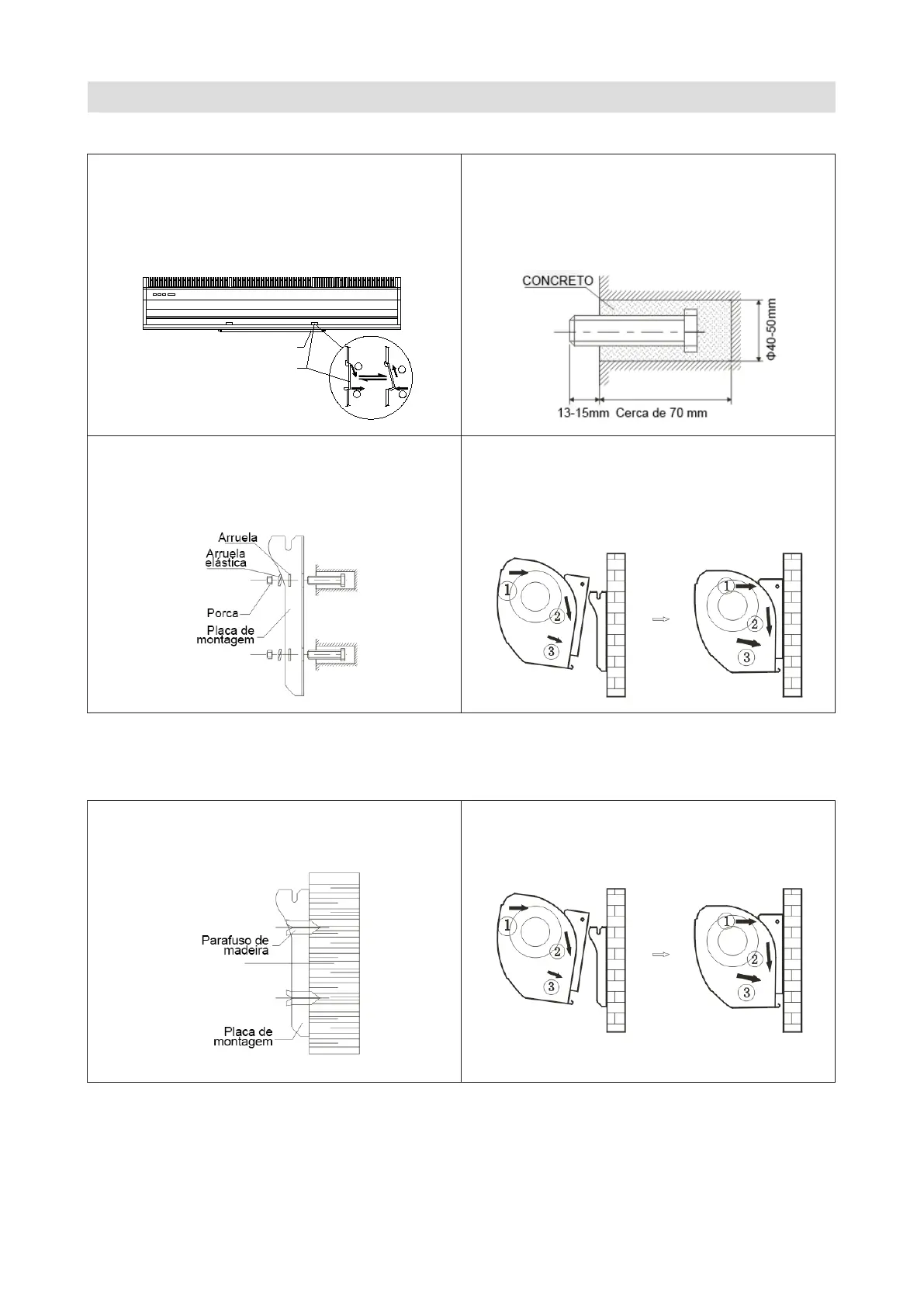

4. INSTALAÇÃO
A. I
nstalação em parede de concreto:
B. Instalação em parede de madeira
4.1.1 Remova a placa de montagem
Remova os parafusos na parte traseira da
unidade e, em seguida, remova os plásticos
para obter acesso à placa de montagem.
1
2
PLACA DE MONTAGEM
2
1
PEÇAS DE PLÁSTICO
4.1.2 Fixe os parafusos na posição correta
(Fixe a posição com a ajuda da placa de
montagem e coloque cimento nos orifícios
dos parafusos.)
4.1.3 Quando o cimento secar, coloque a
placa de montagem (use a arruela e a porca
de acordo com o diagrama a seguir)
4.1.4 Instale o corpo principal
Posicione o corpo principal na parte superior da
placa de montagem e encaixe-o conforme
mostrado, certificando-se de que esteja bem
preso.
4.2.1 Fixe a placa de montagem na posição
correta com parafusos auto-roscantes.
4.2.2 Idêntico ao passo 4.1.4.
3
