38 31-5000884 Rev. 6
INSTRUCTIONS D’INSTALLATION
INSTRUCTIONS D’INSTALLATION
Étape 1 – Préparation
Choix de l’emplacement extérieur
• Choisissez un endroit de niveau suffisamment solide pour
supporter le poids et les vibrations de l’unité extérieur, là
où le bruit de fonctionnement ne sera pas amplifié.
• Choisissez un endroit où l’évacuation d’air chaud et/ou le
bruit ne nuiront pas à vos voisins.
• Assurez-vous de disposer de suffisamment d’espace,
sans obstructions à l’entrée et la sortie d’air.
• Installez le cordon d’alimentation électrique/de câblage
de communication à une distance d’au moins 10 pieds
(3 m) des téléviseurs et radios afin de prévenir les
perturbations.
• Assurez-vous de garder les articles sensibles à l’humidité
à l’écart du chemin d’évacuation du condensat de l’unité
extérieure.
REMARQUES:
• L’unité extérieure ne peut pas s’accrocher à un plafond
ou s’empiler.
• Assurez-vous que la neige et les débris accumulés ne
bloquent pas l’entrée d’air ni le serpentin si l’installation
de l’unité extérieure comporte une clôture ou un
garde-corps autour d’elle.
• Assurez-vous que la ventilation sera suffisante en cas de
fuite de frigorigène.
• Évitez d’installer l’unité extérieure là où des gaz corrosifs,
tels que les oxydes de soufre, l’ammoniac et le gaz
sulfureux, sont générés. Consultez un installateur
spécialisé au sujet d’additifs qui résistent à la corrosion
ou la rouille afin de protéger les serpentins de l’unité.
(3) Installation and maintenance space
Selection of installation location of outdoor
Above
12(300)
Above 40 (1000)
Above
16(400)
Above
16(400)
Above
16(400)
Above16(400) Above16(400)
Above80(2000)
Above12(300)
Above 40(1000)
Above 177(4500)
Above
24(600)
If wall is half the height of the unit, 8 (250).
If wall is between half the height of the unit and
the same height of the unit, 12 (300)

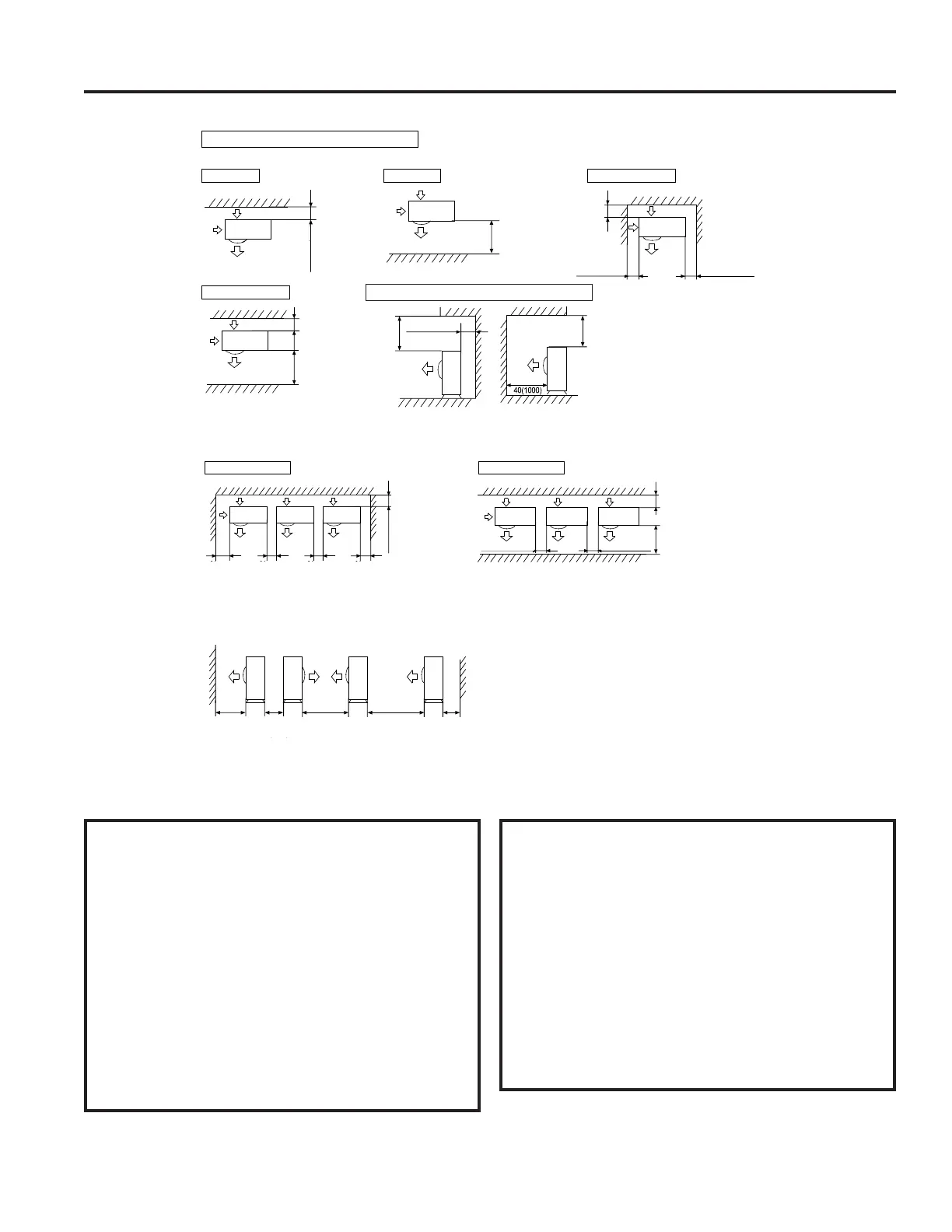

(3) Installation et espace de maintenance
Sélection d’un lieu d’installation pour l’extérieur
Lorsque des barrières se trouvent au-dessus de l’unité
(1) Installation d’une unité simple (unité : po (mm))
(2) Installation de plusieurs unités (unité : po (mm))
(3) Installation de plusieurs unités à l’avant et l’arrière (unité : po
(mm))
Arrière
Avant Arrière et côté
Avant et arrière
Au-dessus de
40(1000)
Au-dessus de
40(1000)
Au-dessus de
8(200)
Au-dessus de
8(200)
Au-dessus de
40(1000)
Au-dessus de
24(600)
Au-dessus de
120(3000)
Au-dessus de
80(2000)
Si le mur fait la moitié de la hauteur de l’unité, 8
(250).
Si le mur est entre la moitié de la hauteur de
l’unité et la même hauteur de l’unité, 12 (300)
Au-dessus de
12(300)
Au-dessus
de 12(300)
Au-dessus de
12(300)
Au-dessus de 12(300)
Au-dessus de
12(300)
Au-dessus de
40(1000)
Au-dessus de
12(300)
Au-dessus de
10(250)
Au-dessus de
Au-dessus de
12(300)
Au-dessus de
30(300)
La hauteur des
barrières est
en-dessous
de l’unité
extérieure.
Au-dessus de
60(150)
Au-dessus de
60(150)
Les surfaces de dessus et des deux côtés doit être exposés à un espace ouvert, et les barrières sur au
moins un côté de l’avant et l’arrière doivent être plus basses que l’unité extérieure.
Arrière et côté Avant et arrière
Au-dessus de
40(1000)
Au-dessus de
20(500)
La hauteur des barrières est en-dessous de l’unité extérieure.
