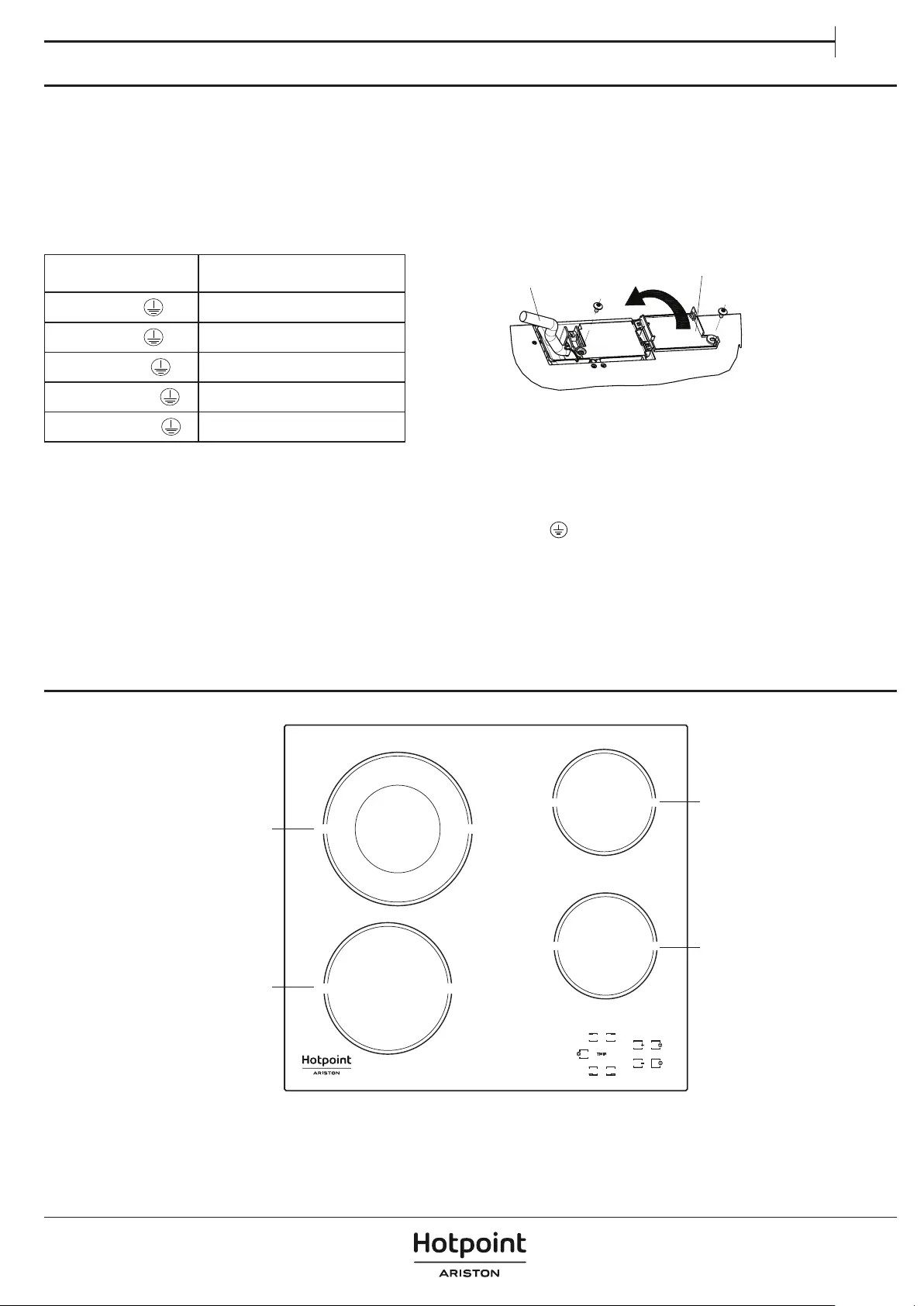

IZSTRĀDĀJUMA APRAKSTS
ELEKTRISKAIS PIESLĒGUMS
Pirms ierīces pieslēgšanas elektrotīklam jāizveido elektriskais savienojums.
Elektrokabelis nav iekļauts iepakojumā - atcerieties, ka jums pašiem ir jāsagādā savs elektrokabelis.
Uzstādīšanu drīkst veikt kvalicēts speciālists, kas pārzina pašreizējos drošības un uzstādīšanas normatīvus. Uzstādīšana it īpaši jāveic saskaņā ar
valsts energoapgādes uzņēmuma noteikumiem.
Pārbaudiet, vai datu plāksnītē, kas atrodas ierīces apakšpusē, norādītā sprieguma parametri atbilst mājas elektrotīkla sprieguma parametriem.
Saskaņā ar noteikumiem ierīce ir jāsazemē: izmantojiet tikai atbilstošu parametru vadītājus (tostarp zemējuma vadītāju).
PIEVIENOŠANA SPAIĻU BLOKAM
Elektriskajam pieslēgumam izmantojiet H05RR-F vai H05V2V2-Fkabeli, kā norādīts zemāk tabulā.
BAROŠANAS
SPRIEGUMS
VADĪTĀJI
SKAITS x IZMĒRS
220-240V ~ +
3 x 4 mm
2
230-240V ~ +
3 x 4 mm
2
(tikai Australija)
220-240V 3~ +
4 x 1,5 mm
2
380-415V 3N~ +
5 x 1,5 mm
2
380-425V 2N~ +
4 x 1,5 mm
2
Ierīce jāpievieno barošanas avotam, izmantojot visu polu atvienošanas slēdzi, kura minimālā atstarpe starp kontaktiem ir 3mm.
UZMANĪBU! Barošanas kabelim jābūt pietiekami garam, lai varētu izņemt pagatavošanas virsmu no darbvirsmas, kā arī novietot kabeli tā, lai
izvairītos no bojājumiem vai pārkaršanas, ko rada saskare ar pamatni.
PIEZĪME: Dzeltenais/zaļais zemējuma vads jāpievieno spailei, kas apzīmēta ar simbolu
un šim vadam jābūt garākam par citiem vadiem.
• Noņemiet apm. 70mm barošanas kabeļa apvalka (B).
• Noņemiet apm. 10mm apvalka no vadiem. Pēc tam ievietojiet barošanas kabeli kabeļa skavā un pievienojiet vadus spaiļu blokam, kā norādīts
savienojuma shēmā, kas redzama blakus spaiļu blokam.
• Nostipriniet barošanas kabeli (B) ar kabeļa skavu.
• Uzlieciet spaiļu panelim pārsegu (A), pieskrūvējot to ar komplektā iekļauto skrūve.
• Pēc elektriskā pieslēguma pabeigšanas uzstādiet plīts virsmu no augšpuses un aizāķējiet to aiz balsta atsperēm, kā parādīts attēlā.
A
B
120/210 mm
180 mm
145 mm
145 mm
LV
