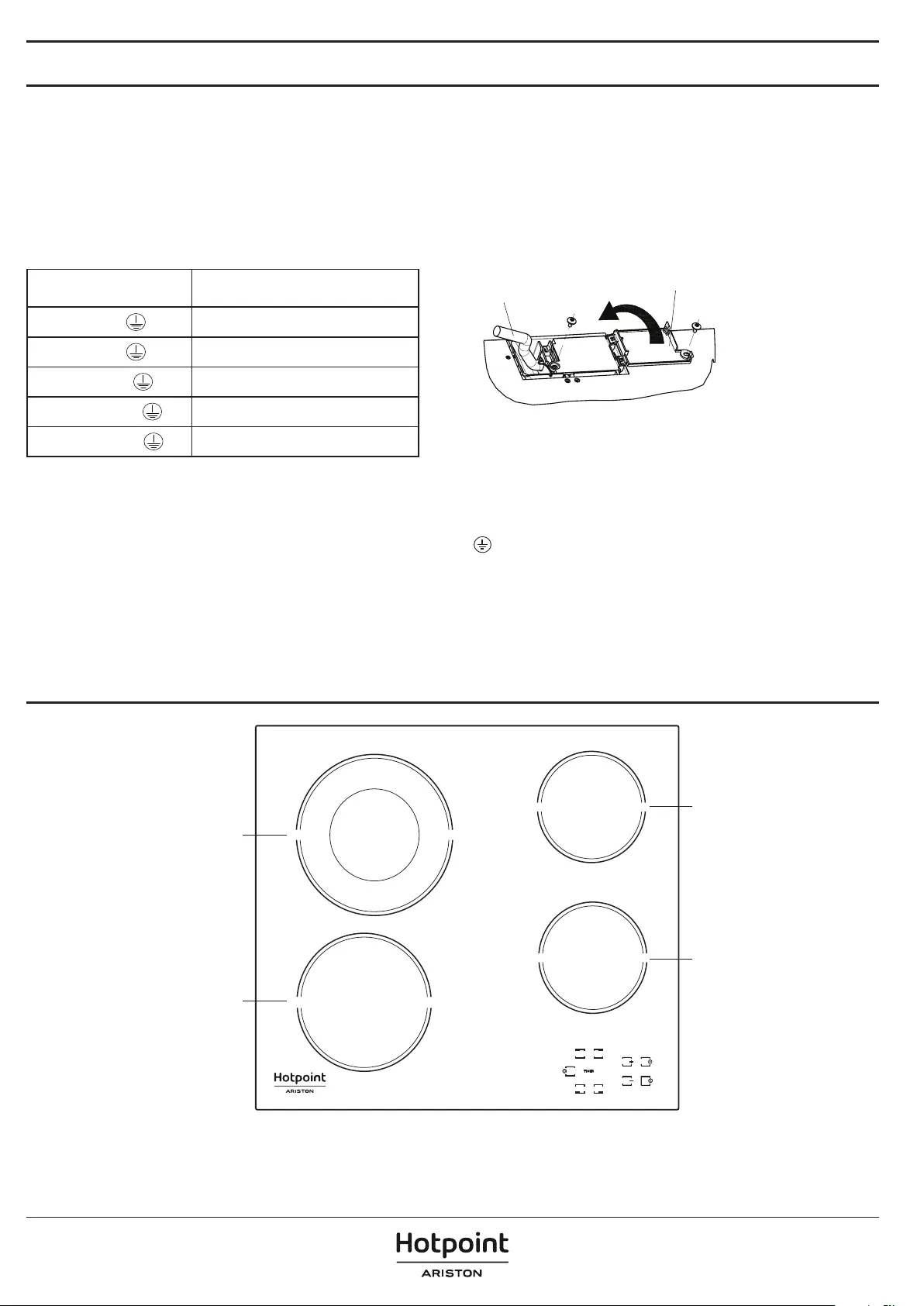

DESCRIÇÃO DO PRODUTO
LIGAÇÃO ELÉTRICA
A ligação elétrica deve ser efetuada antes de ligar o aparelho à corrente doméstica.
O cabo de alimentação não está incluído na embalagem - não se esqueça de preparar o seu próprio cabo.
O aparelho deverá ser instalado por um técnico qualicado, com conhecimento das normas vigentes em matéria de instalação e segurança. Mais
especicamente, a instalação deverá ser realizada em conformidade com os regulamentos do fornecedor de eletricidade local.
Certique-se de que a tensão elétrica indicada na chapa de características situada no fundo do aparelho, corresponde à da habitação na qual vai
ser instalado.
A ligação à terra do aparelho é obrigatória: utilize apenas condutores (incluindo o condutor de terra) com as dimensões apropriadas.
LIGAÇÃO AO BLOCO DE TERMINAIS
Para realizar a ligação elétrica, utilize um cabo H05RR-F ou H05V2V2-F como indicado na tabela seguinte.
TENSÃO DE
ALIMENTAÇÃO
CONDUTORES
NÚMERO X DIMENSÕES
220-240V ~ +
3 x 4 mm
2
230-240V ~ +
3 x 4 mm
2
(apenas para a Austrália)
220-240V 3~ +
4 x 1,5 mm
2
380-415V 3N~ +
5 x 1,5 mm
2
380-425V 2N~ +
4 x 1,5 mm
2
O aparelho tem de ser ligado à alimentação elétrica através de um disjuntor multipolar com distância mínima entre os contactos de 3 mm.
Atenção: o cabo de alimentação deve ser comprido o suciente para permitir que a placa seja removida da bancada e posicionada de forma a evitar
quaisquer danos ou o sobreaquecimento causado pelo contacto com a base.
Nota: o o terra amarelo/verde deverá ser ligado ao terminal com o símbolo
e deverá ter um comprimento superior ao dos outros os.
• Retire cerca de 70 mm do revestimento do cabo de alimentação (B).
• Retire cerca de 10 mm do revestimento dos os. Em seguida, introduza o cabo de alimentação no xador do cabo e ligue os os ao bloco de
terminais conforme indicado no esquema de ligação posicionado junto ao próprio bloco de terminais.
• Fixe o cabo de alimentação elétrica (B) através do gancho do cabo.
• Feche o bloco de terminais com a tampa (A), xando-o com o respetivo parafuso fornecido.
• Após a ligação elétrica, encaixe a placa a partir de cima e xe-a às molas de xação, conforme representado na gura.
A
B
120/210 mm
180 mm
145 mm
145 mm
