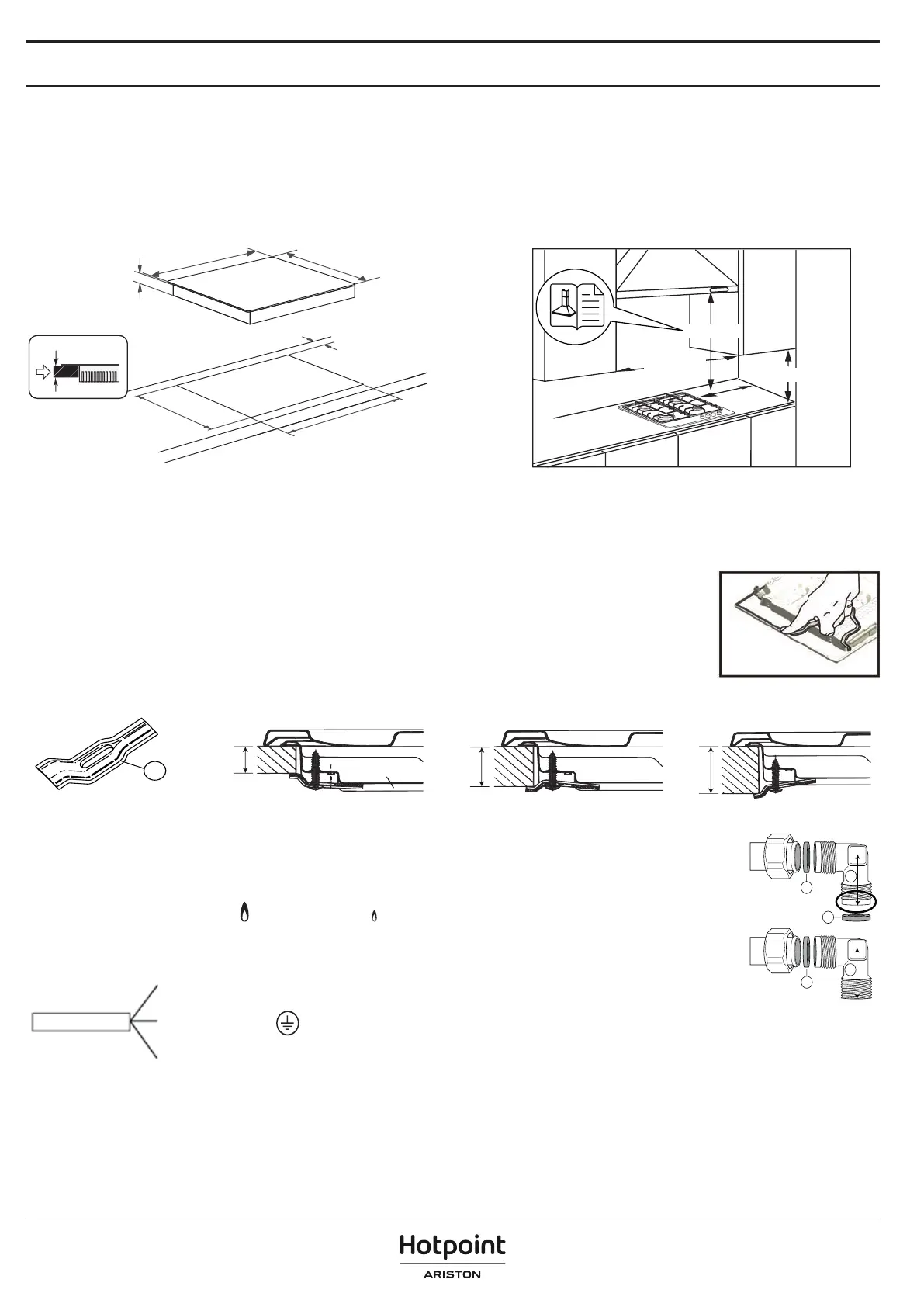

INSTALAÇÃO CLASSE 3
INFORMAÇÃO TÉCNICA PARA QUEM INSTALAR A PLACA
• Utilize luvas de proteção quando manusear, preparar e instalar o produto.
• Este produto pode ser encastrado numa bancada com 20 a 40 mm de espessura.
• Se não for inserido um forno sob a placa, insira um painel separador com uma superfície no mínimo igual à abertura existente no tampo. Este painel deve
ser colocado a uma distância máxima de 150 mm abaixo da superfície superior da bancada, mas nunca a menos de 20 mm do fundo da placa. Caso pretenda
instalar um forno sob a placa, certique-se de que este está equipado com um sistema de arrefecimento.
DIMENSÕES E DISTÂNCIAS A SEREM MANTIDAS
475 - 477 mm
555 - 557 mm
min. 55 mm
20-40 mm
42 mm
510 mm
600 mm
Min. 200 mm
Min. 650 mm
Min. 420 mm
Min. 600 mm
NOTA: Os móveis situados ao lado, com altura superior aquela do plano de trabalho, devem ser situados ao menos 200 mm do bordo do mesmo plano.
Os exaustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dos próprios exaustores e, em todo o caso, a uma
distância mínima de 650 mm (veja a gura). Posicionar as partes suspensas adjacentes à capa em uma altura mínima do top de 420 mm (veja a gura).
Se o plano de cozedura for instalado embaixo de uma prateleira, esta deverá estar pelo menos a 700 mm do plano de trabalho.
MONTAGEM
Depois de limpar a superfície periférica, aplique a junta fornecida na placa conforme indicado na gura.
Posicione a placa sobre a abertura da bancada que foi feita respeitando as dimensões indicadas nas Instruções.
NOTA: o cabo de alimentação deve ser sucientemente longo para permitir ser extraído para cima.
Para xar a placa, utilize os suportes (A) fornecidos. Fixe os suportes nos respectivos orifícios indicados pelas setas e aperte-os
com os respectivos parafusos de acordo com a espessura da bancada (consulte as guras seguintes).
20 mm 40 mm
30 mm
20
40
30
A
LIGAÇÃO DO GÁS
• Ligue o cotovelo (A)* ou (B)* fornecido, ao tubo de entrada principal da placa e introduza a anilha (C) fornecida, em
conformidade com EN 549.*
*O cotovelo (A) deve ser usado em França e o cotovelo (B) em todos os outros países.
• Após a ligação ao abastecimento de gás, procure se existem fugas usando água com detergente. Ligue os queimadores e rode
os botões desde a posição máxima
até à posição mínima para vericar a estabilidade da chama.
LIGAÇÃO ELÉCTRICA
L
Cabo de terra
(amarelo / verde)
N
C
B
C
C
A
