INSTALLAZIONE CLASSE 3

INFORMAZIONI TECNICHE PER L’INSTALLATORE

• Utilizzare guanti protettivi per maneggiare, preparare e installare il prodotto.

• Questo prodotto può essere incassato in un top (piano di lavoro) dello spessore di 20 ÷ 40 mm.

• Se sotto il piano di cottura non è previsto un forno, inserire un pannello separatore che abbia una supercie pari almeno all’apertura nel piano di lavoro. Tale

pannello deve essere posizionato a una distanza massima di 150 mm dalla supercie superiore del piano di lavoro e in nessun caso inferiore a 20 mm dal

fondo del piano di cottura. In caso si intenda installare un forno sotto il piano di cottura, assicurarsi che il forno sia dotato di un sistema di rareddamento.

NOTA: La amma del bruciatore potrebbe spegnersi in presenza di un usso d’aria se non è stato installato il pannello rimovibile. Il usso d’aria può

essere prodotto dall’apertura o chiusura della porta del mobile o di un cassetto.

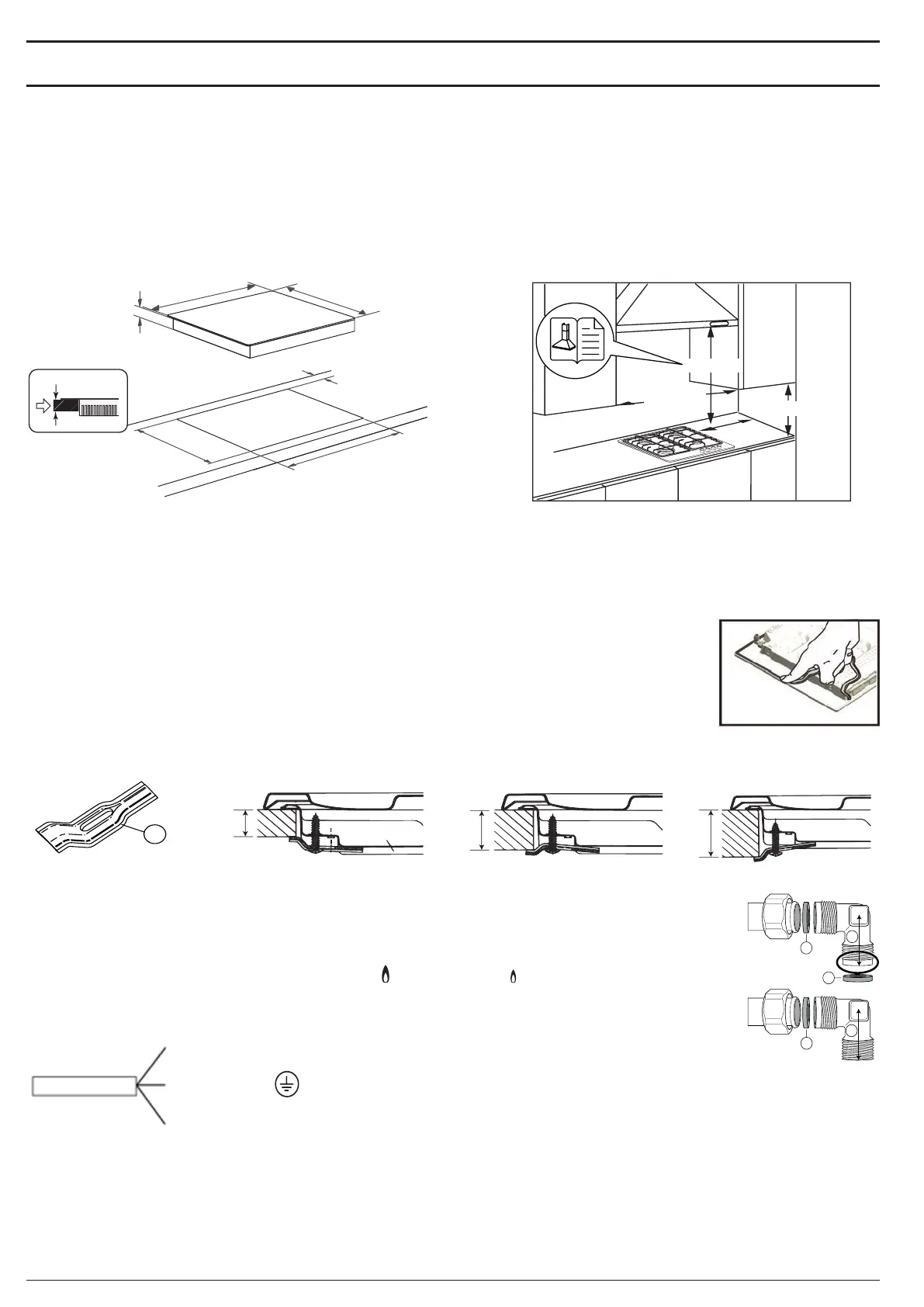

DIMENSIONI E DISTANZE DA RISPETTARE

475 - 477 mm

555 - 557 mm

min. 55 mm

20-40 mm

42 mm

510 mm

600 mm

Min. 200 mm

Min. 650 mm

Min. 420 mm

Min. 600 mm

NOTA: I mobili situati a anco del piano cottura, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 200 mm dal bordo

del piano stesso.

Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm

(vedi gura). Posizionare i pensili adiacenti alla cappa ad un’altezza minima dal top di 420 mm (vedi gura).

Allorché il piano di cottura venga installato sotto un pensile, quest’ultimo dovrà mantenere una distanza minima dal top pari a 700 mm.

MONTAGGIO

Dopo aver pulito la supercie perimetrale, applicare al piano di cottura la guarnizione in dotazione come

mostrato in gura.

Posizionare il piano all’interno dell’apertura praticata secondo le dimensioni indicate nelle istruzioni.

NOTA: il cavo di alimentazione deve essere sucientemente lungo da permetterne l’estrazione dall’alto.

Per bloccare il piano di cottura, utilizzare le stae (A) in dotazione. Posizionare le stae in corrispondenza dei fori evidenziati

dalla freccia e ssarle con le apposite viti in modo da adattarle allo spessore del top (vedere le gure seguenti).

20 mm 40 mm

30 mm

COLLEGAMENTO GAS

• Collegare il raccordo a gomito (A)* o (B)* fornito insieme al tubo di alimentazione principale del piano di cottura e interporre

la guarnizione (C) in dotazione, a norma EN 549.

* Utilizzare il raccordo a gomito (A) per la Francia e il raccordo a gomito (B) per tutti gli altri paesi.

• Dopo il collegamento all’alimentazione del gas, vericare con una soluzione di acqua saponata che non vi siano perdite. Con i

bruciatori accesi, ruotare le manopole dalla posizione massima

alla posizione minima per vericare la stabilità della amma.

CONNESSIONE ELETTRICA

Cavo di terra

(giallo / verde)
