INSTALLATION CLASSE 3

INFORMATIONS TECHNIQUES POUR L’INSTALLATEUR

• Utilisez des gants de protection pour manipuler, préparer et installer le produit.

• La table de cuisson peut être encastrée dans un plan de travail de 20 ÷ 40 mm d’épaisseur.

• Si vous n’installez pas de four sous la table de cuisson, placez un panneau de séparation de dimension au moins égale à celle de la découpe pratiquée dans

le plan de travail. Ce panneau doit être installé à 150 mm maximum en dessous de la surface supérieure du plan de travail, mais en aucun cas à moins de 20

mm de la partie inférieure de la table de cuisson. Si vous avez l’intention d’installer un four sous la table de cuisson, assurez-vous qu’il est doté d’un système

de refroidissement.

REMARQUE La amme du brûleur peut être éteinte par un courant d’air, si le panneau amovible n’est pas installé. Le courant d’air peut se produire

quand vous ouvrez ou fermez la porte ou le tiroir du meuble.

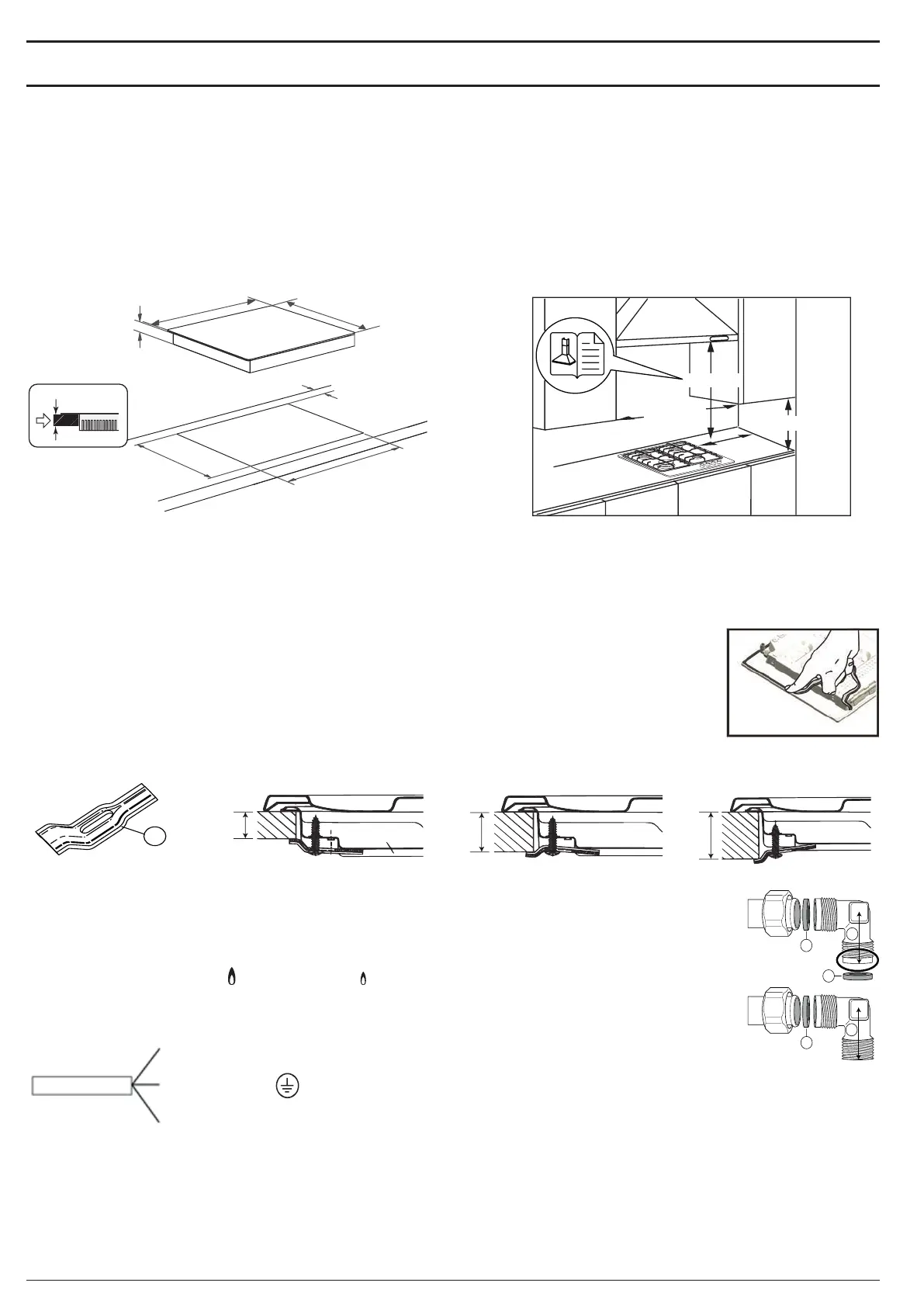

DIMENSIONS ET DISTANCES A RESPECTER

475 - 477 mm

555 - 557 mm

min. 55 mm

20-40 mm

42 mm

510 mm

600 mm

Min. 200 mm

Min. 650 mm

Min. 420 mm

Min. 600 mm

REMARQUE: Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 200 mm du bord du plan.

Les hottes doivent être installées conformément aux instructions reportées dans leur notice d’installation et à au moins 650 mm de distance

(voir gure). Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir gure).

En cas d’installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan.

ASSEMBLAGE

Après avoir nettoyé le pourtour de la table de cuisson, appliquez le joint fourni comme illustré sur la gure.

Installez la table de cuisson dans l’ouverture du plan de cuisson dont les dimensions correspondent à celles gurant dans le

mode d’emploi.

REMARQUE: le cordon d’alimentation doit être susamment long pour permettre son extraction par le haut.

Pour xer la table de cuisson, utilisez les attaches (A) fournies. Introduisez les attaches dans les orices prévus à cet eet (indiqués

par la èche) et xez-les à l’aide des vis en fonction de l’épaisseur de la table de cuisson (voir gures suivantes).

20 mm 40 mm

30 mm

RACCORDEMENT AU GAZ

• Raccordez le coude (A)* ou (B)* fourni au tuyau principal d’alimentation de la table de cuisson et installez la rondelle (C) fournie,

conformément à la norme EN 549.

* Utilisez le coude (A) pour la France et le coude (B) pour tous les autres pays.

• Une fois le tuyau de gaz raccordé, vériez l’absence de fuites à l’aide d’eau savonneuse. Allumez les brûleurs et tournez les

boutons de la position maximale

à la position minimale pour vérier la stabilité de la amme.

BRANCHEMENT ÉLECTRIQUE

Câble de masse

(jaune / vert)
