Modele Göre
1- “+”
2- “-”
3- Zamanlayıcı
4- İlave pişirme bölgesi led
5- Isıtıcı bölge seviye göstergesi
6- Bölge Seçimi
7- Köprü fonksiyonu
12 TR

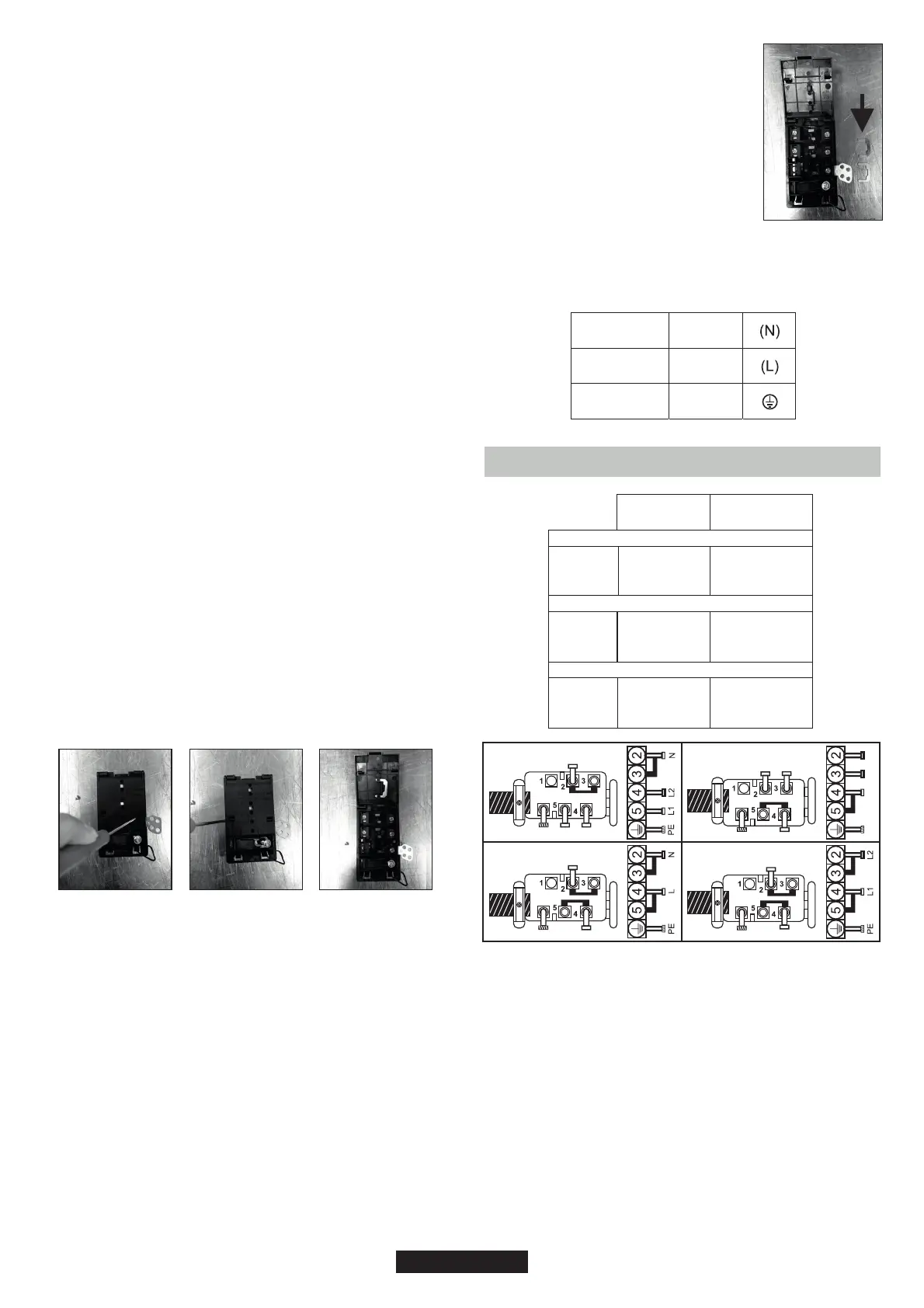

"Kurulum standartlara ve direktiflere uygun şekilde yapılmalıdır."
Üretici, uygunsuz veya makul olmayan kullanımdan
kaynaklanabilecek hasarlara ilişkin tüm sorumlulukları reddeder.
UYARI: Toprak bağlantısı yapılmamış veya devamlılığı kusurlu olacak
şekilde toprağa bağlanmış bir cihazın kullanımı sırasında oluşabilecek
olaylardan veya bunların sonuçlarından üretici sorumlu tutulamaz.
Elektrikle çalıştırmadan önce lütfen elektrik ölçerde gösterilen besleme
gerilimini, kurulumun toprak bağlantısının devamlılığını ve sigortanın
uygunluğunu kontrol edin.
Kurulumun elektrik bağlantısı, Cihazın nominal gücüne göre
yapılmalıdır; bağlantı, çok kutuplu kesme şalteriyle sağlanmalıdır.
Cihazda priz çıkışı varsa kurulum prizin erişilebilir olmasını sağlayacak
şekilde yapılmalıdır.
Güç besleme kablosunun sarı/yeşil kablosu, güç kaynağı ve cihaz
uçlarının toprağına bağlanmalıdır.
Güç besleme kablosuyla ilgili tüm sorular için Satış Sonrası Servis
bölümüne veya yetkin bir teknisyene danışın.
Ocak güç besleme kablosuyla donatılmışsa bu kablo yalnızca faz ile nötr
arasında 220-240 V güç beslemesine bağlanmalıdır.
Ancak ocak aşağıdakilere de bağlanabilir:
Üç Faz 220-240 V3
Üç Faz 380-415 V2N
Yeni bağlantıyla devam etmek için lütfen aşağıdaki talimatları uygulayın:
Bağlantıyı yapmadan önce kurulumun uygun bir sigortayla
korunduğundan ve cihaza normal besleme sağlamak için yeterli
genişlikte bir bölüme sahip kablolarla donatıldığından emin olun.
Camı korumaya dikkat ederek, ocağı cam yüzeyi tezgaha gelecek
şekilde baş aşağı çevirin.
Kapağı aşağıdaki sırayla açın:
- Kablo kelepçesi "1"i sökün;
- Kenarlarda bulunan iki çıkıntıyı bulun;
- Düz bir tornavidanın ağzını çıkıntı "2" ve "3"ün önüne yerleştirin, itin
ve bastırın;
- Kapağı çıkarın.
Güç besleme kablosunu çıkarmak için:
- Besleme kablosunun paralel çubuklarını ve iletkenlerini içeren uç
bloğunu tutan vidaları sökün;
- Besleme kablosunu çekerek çıkarın.
Yeni bağlantı yapmak için gerçekleştirilecek işlemler:
- Tablodaki tavsiyelere uygun güç besleme kablosunu seçin;
- Güç besleme kablosunu kelepçeden geçirin;
- Uç bloğuna bağlantı için gereken kablo uzunluğunu da göz önünde
bulundurarak, besleme kablosunun her bir iletkeninin ucunu 10 mm
uzunlukta sıyırın;
- - Kuruluma uygun şekilde ve ilk işlemde açığa çıkardığınız paralel
çubukların yardımıyla iletkeni tabloda gösterilen şekilde sabitleyin;
- Kapağı takın;
- Kablo kelepçesi vidalayarak takın.
Not: Terminal kutusu vidalarının sıkı olduğundan emin olun
231
SHUNT
PARALEL
ÇUBUKLAR
Yeni bağlantı yapmak için gerçekleştirilecek
işlemler:
- Tablodaki tavsiyelere uygun güç besleme
kablosunu seçin;
- Güç besleme kablosunu kelepçeden geçirin;
Uç bloğuna bağlantı için gereken kablo uzunluğunu
da göz önünde bulundurarak, besleme kablosunun
her bir iletkeninin ucunu 10 mm uzunlukta sıyırın;
- Kuruluma uygun şekilde ve ilk işlemde açığa
çıkardığınız paralel çubukların yardımıyla iletkeni
tabloda gösterilen şekilde sabitleyin;
- Kapağı takın;
- Kablo kelepçesi vidalayarak takın.
DİKKAT:
Güç besleme kablosunun değiştirilmesi gerekirse kabloyu aşağıdaki
renklere/kodlara uygun şekilde bağlayın:
( )
MAVİ
KAHVERENGİ
SARI YEŞİL
Nötr
Akım
Toprak
Uç bloğundaki uçlara bağlantı
YERLEŞİM
"1-6"
YERLEŞİM
"7"
TEK FAZ veya İKİ FAZ 220-240 V
~
Kablo
HO5V2V2F
Kablo
HO5V2V2F
Kablo
HO5V2V2F
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
ÜÇ FAZ 220-240 V3~
ÜÇ FAZ 380-415 V2N~
N
=
Nötr
PE
=
ToprakL1 / L2 / L3 = Faz
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
