5
M39546
Hold
Vis
Thermostat
Plaque
murale
UWP™
Ancres
Mur

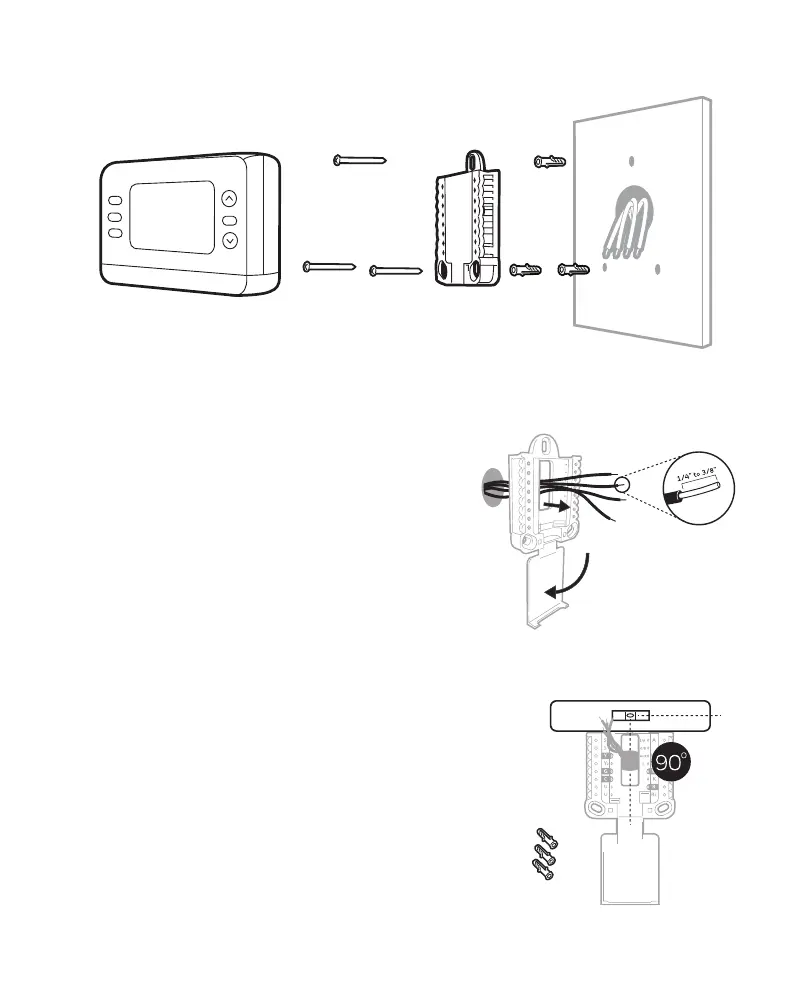

Installation de votre thermostat X2P
1 Regroupez et insérez-les les fils à travers
l'UWP. Ouvrez l'UWP et insérez le faisceau
de fils par l'arrière de l'UWP.
Veillez à ce qu'au moins ¼ de pouce
de chaque fil soit exposé pour faciliter
l'insertion dans les bornes.
2 Insérez les ancres murales. Il est recommandé
d'utiliser les ancrages muraux inclus dans la
boîte pour installer votre thermostat.
Vous pouvez utiliser l' UWP pour marquer
l'endroit où vous voulez placer les ancrages
muraux.
a) Mettez la plaque murale à niveau.
b) Marquez l'emplacement des ancrages
muraux à l'aide d'un crayon.
c) Percez les trous à l'aide d'une mèche de
3/16 po.
d) Insérez les ancrages muraux.
e) Veillez à ce que les ancrages soient alignés
avec le mur.
M37224
