Cableado alternativo (para sistemas convencionales)
Si las etiquetas no coinciden con las terminales, conecte los cables como se
muestra a continuación (consulte las notas siguientes).
NOTAS SOBRE EL CABLEADO:
1. Si debe conectar ambos cables R y Rc, coloque el interruptor deslizante R en
la posición hacia abajo (2 cables).
2. Si su antiguo termostato tenía ambos cables R y Rc, coloque el interruptor
deslizante R en la posición hacia abajo (2 cables). A continuación, conecte el
cable R a la terminal Rc y el cable RH a la terminal R .
3. Si su termostato anterior tenía solo 1 cable C o C1 , conéctelo a la terminal
C. Si su termostato anterior tenía 2 cables C o C1 , envuélvalos por separado
con cinta aislante y no los conecte.
4. C no alimenta la pantalla ni las operaciones del termostato; Siempre se requieren
baterías.

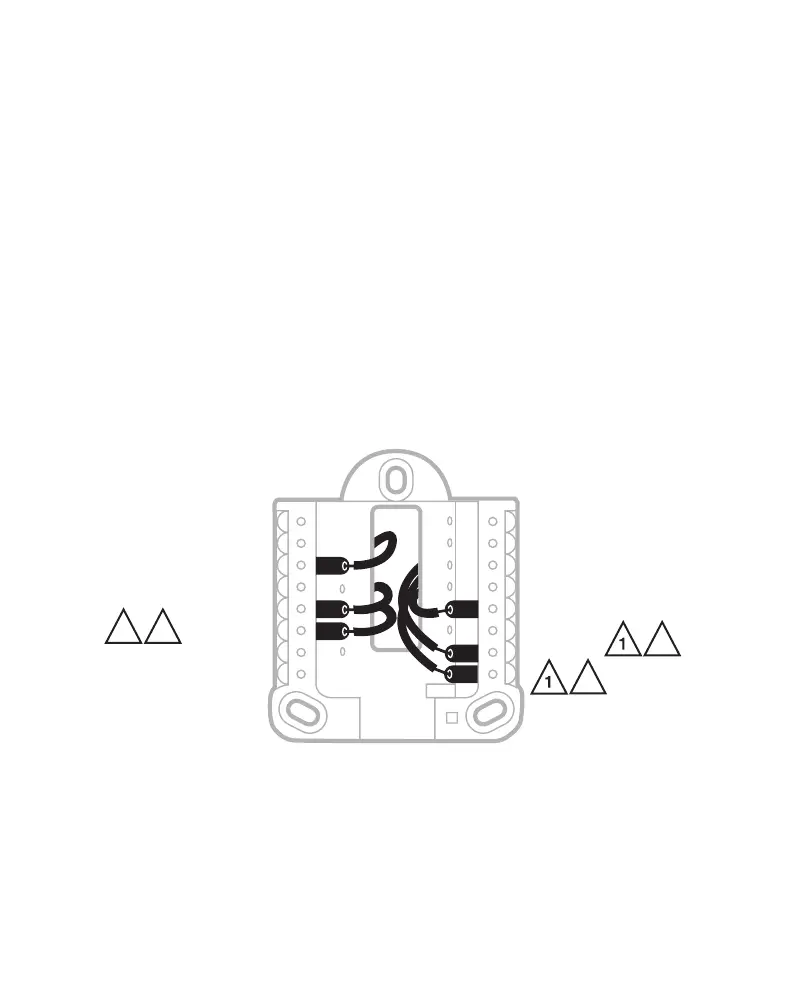

Cableado
Sistemas Convencionales
AUX
MS39606
G
C
Y
A
Rc
W
K
2
R
L/A
O/B
E
4
2
o Y1 o M
o F
o C1 o X o B
o W1 o H
o RH o 4 o V
3
S
S
U
U
2
W2
Y
2
