4

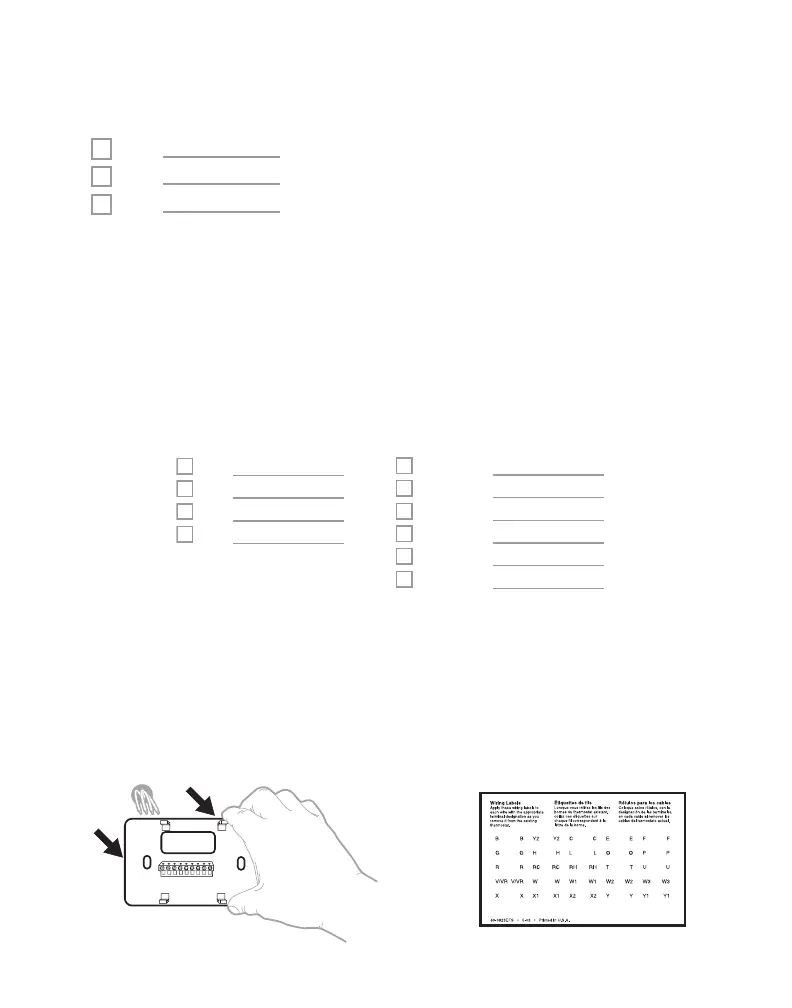

8 Notez la couleur des fils. Cochez les fils connectés aux bornes. À côté de
la coche, notez la couleur du fil. N'incluez pas les cavaliers dans votre
décompte.
Cochez toutes les réponses qui s'appliquent (toutes ne s'appliqueront pas) :
Important : Le X1N est conçu pour les systèmes à un stage seulement. Si des fils
non soutenus sont utilisés, le thermostat ne fera pas fonctionner l’équipement
comme prévu.
9 Débranchez les fils et retirez l'ancienne plaque murale. Utilisez un
tournevis pour libérer les fils des bornes. Ensuite, utilisez une étiquette de fil
pour identifier chaque fil au fur et à mesure qu'il est débranché. La lettre sur
l'étiquette du fil doit correspondre à la lettre sur le terminal.
Conseil: Pour éviter que les fils ne retombent dans le mur, enroulez-les autour
d'un crayon.
M28100B
www.resideo.com
7 Notez si vous avez des fils dans les bornes suivantes. N'incluez pas les
cavaliers dans votre décompte. Ce thermostat n'a pas besoin de cavaliers.
Terminal Couleur des fils
R
Rh
Rc
Terminal Couleur des fils
Y
Y2
G
C
Terminal
A ou L/A
O/B
W2 ou AUX
E
W
K
MF39566
Non pris en charge
Non pris en charge
Non pris en charge
Non pris en charge
Non pris en charge
Couleur des fils
