Je bekijkt pagina 6 van 24

6

Inbetriebnahme

• Auswertung der Messergebnisse;

• Auswahl des Elektro-Installations-

materials zur Sicherstellung der

Abschaltbedingungen;

• IP-Schutzarten;

• Einbau des Elektroinstallationsma-

terials;

• Art des Versorgungsnetzes

(TN-System, IT-System, TT-System)

und die daraus folgenden An-

schlussbedingungen (klassische

Nullung, Schutzerdung, erforderli-

che Zusatzmaßnahmen etc.).

Zugelassene Leitungsquerschnitte zum

Anschluss an den Temperatur- und

Luftfeuchtigkeitssensor sind:

Starre Leitung: 0,12-0,50 mm

2

Aus Gründen der elektrischen

Sicherheit dürfen zum Anschluss

des HomematicIP Wired Bus aus-

schließlich folgende Leitungen

eingesetzt werden:

• Fernmeldeleitung J-Y(ST)Y mit 2

x 2 x 0,8 (= 0,5mm²) oder 4 x 2

x 0,8 (= 0,5 mm²), geschirmt, TP

• Ethernet-Verlegekabel S/FUTP,

Typ Cat5e oder höher mit 2 x

2 x AWG22 (= 0,34 mm²) oder

4x2 x AWG22 (= 0,34 mm²),

geschirmt, TP

Der Schirm (Begleitdraht) muss

am Busanschluss des Wired Ac-

cess Points (HmIPW-DRAP) auf “–“

(= Masse) aufgelegt werden. Am

Temperatur- und Luftfeuchtig-

keitssensor darf der Schirm nicht

aufgelegt werden.

6.2 Installation

Der Bus wird vom Homematic IP

Wired Access Point

( HmIPW-DRAP) gespeist. Weitere

Informationen dazu können Sie

der Bedienungsanleitung des

Wired Access Points entnehmen.

Um den Anschluss an die Klem-

men zu erleichtern, kann die grü-

ne Push-in-Klemme aus dem

Gerät entnommen werden. Dazu

lösen Sie die Montageplatte, drü-

cken die Verriegelung auf der

Rückseite neben dem Schloss-

Symbol ein und schieben die

Klemme zur Seite aus der Monta-

geplatte heraus.

Für die Installation gehen Sie wie folgt

vor:

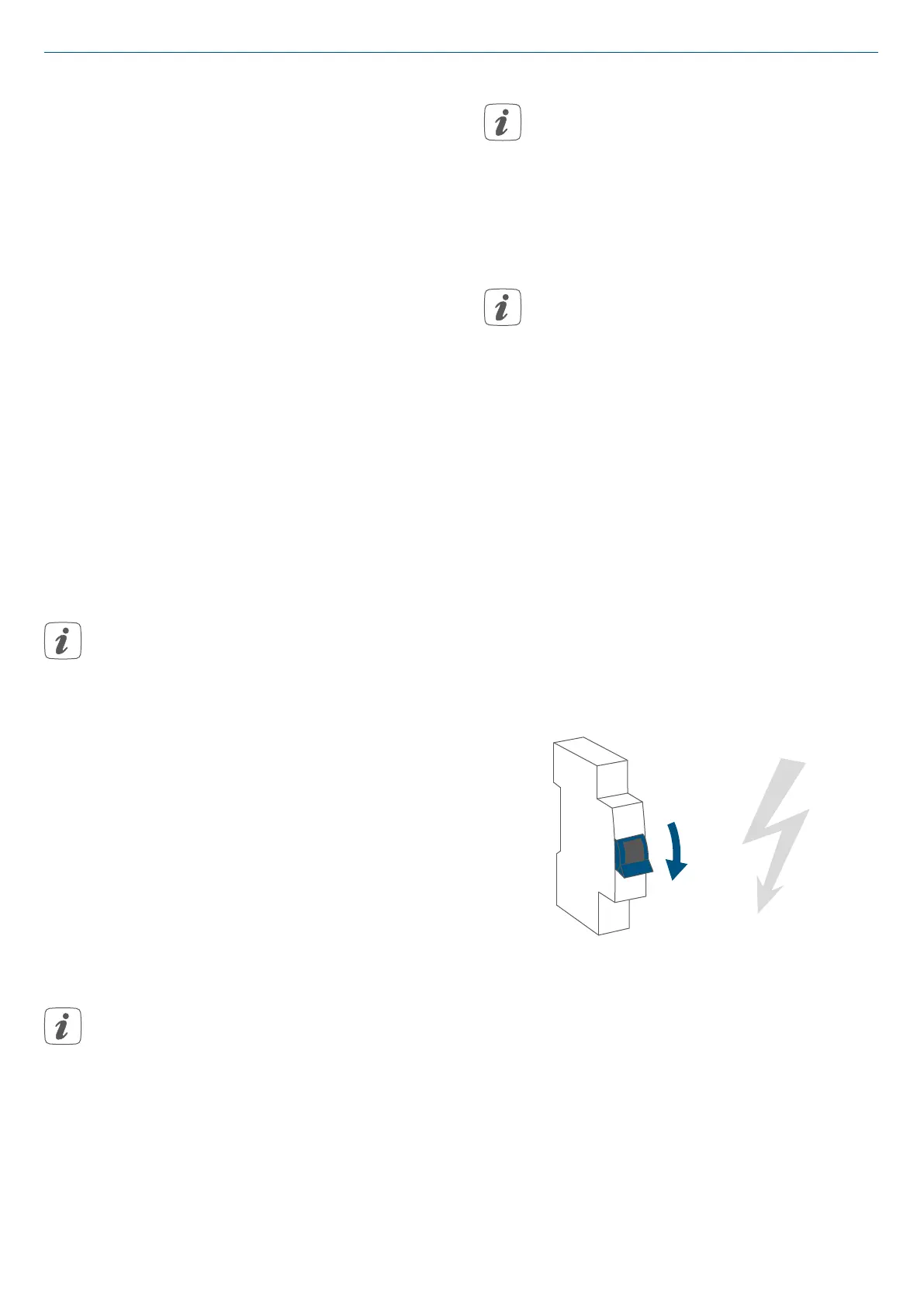

• Schalten Sie den Leitungsschutz-

schalter des Stromkreises ab.

Abbildung 2

OFF
