7

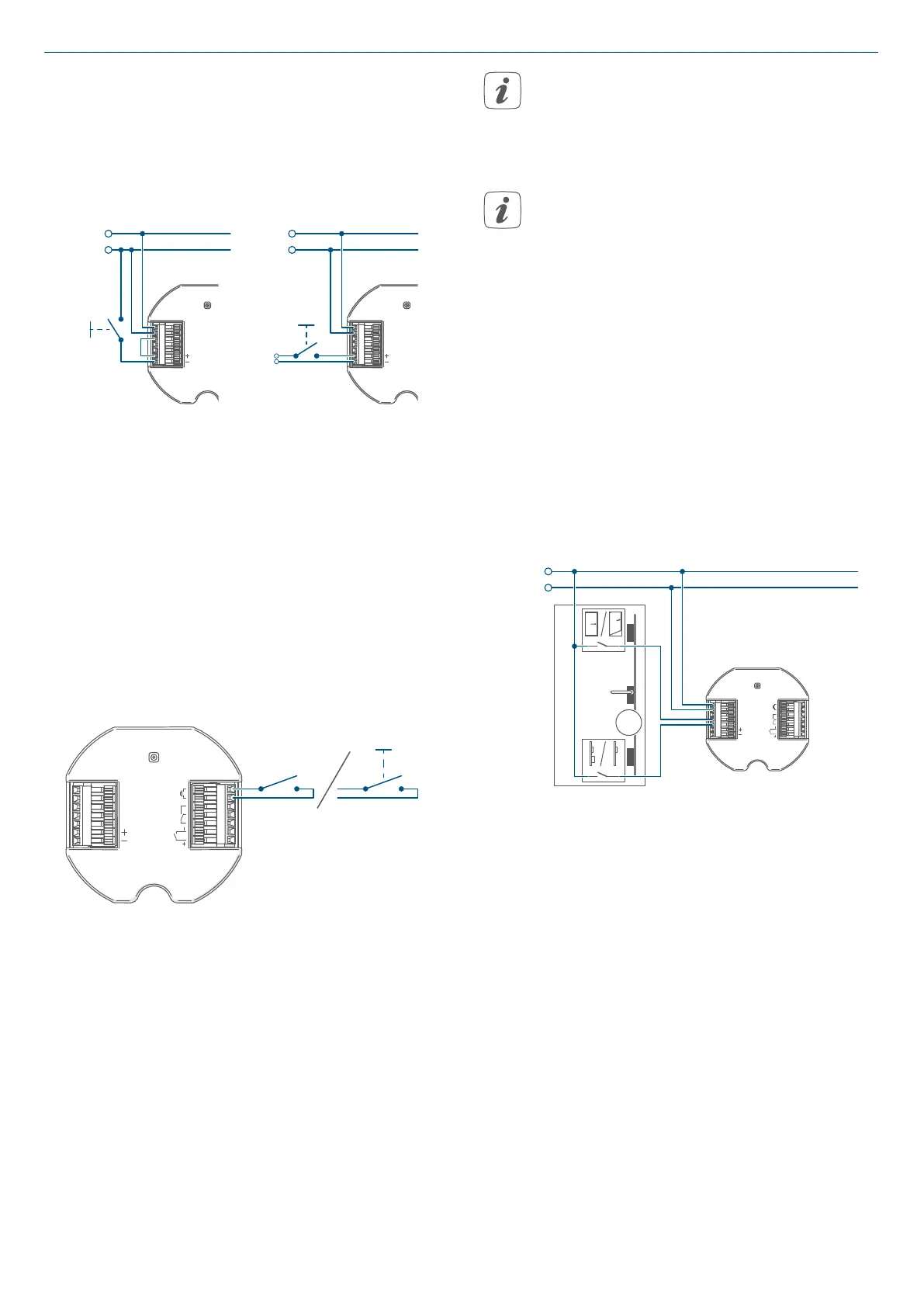

Inbetriebnahme
6.3.1 Türönung per Taster
A
Potentialfreier Taster
B Taster mit Fremdspannung
Abbildung 3
VCC
GND
IN3
IN2
IN1
OUT
IN4
OUT1 µ
OUT2
ε
COM
NC
NO
VCC
GND
IN3
IN2
IN1
OUT
IN4
OUT1 µ
OUT2
ε
COM
NC
NO
6-24 V
AC/DC
SELV
VCC
GND
VCC
GND
A B
Typischerweise wird der Eingang IN3
für die Türönungsfunktion verwen-
det. Alternativ können auch andere
Zutrittskontrollsysteme mit Impuls-
ausgängen verwendet werden (Code-
schloss, RFID-Reader, Funkempfänger).
6.3.2 Tag/Nacht Umschaltung per
Taster/Schalter
Abbildung 4
VCC
GND
IN3
IN2
IN1
OUT
IN4
OUT1 µ
OUT2
ε
COM
NC
NO
Die Umschaltung des Tag/Nacht Mo-
dus kann auch per Taster bzw. Schalter
ausgelöst werden. Bei Verwendung
eines Tasters wird der Modus automa-
tisch gewechselt (Toggle-Funktion).
Typischerweise wird ein Schalter ver-
wendet, der den Modus durch die ent-
sprechende Stellung vorgibt.
Dies weicht von der Standard-
Konfiguration ab und muss sepa-
rat in der HomematicIP App ein-
gestellt werden.
Wird der Tag/Nacht Modus per
Zeitsteuerung oder Fernbedie-
nung geändert, stimmt die Stel-
lung des angschlossenen Schal-
ters möglicherweise nicht mit
dem aktuellen Modus überein.
Eine Betätigung des Schalters
führt jedoch immer zu einem
Wechsel bzw. Verbleib in den
entsprechenden Modus.
6.3.3 Türzustand erkennen
Abbildung 5
VCC
GND
IN3
IN2
IN1
OUT
IN4
OUT1 µ
OUT2
ε
COM
NC
NO
VCC
GND
M
Mit dem Input IN1 kann der Türzustand
Oen/Geschlossen erfasst werden.
Der Input IN2 erfasst, sofern dies vor-
handen ist, den Zustand Verriegelt/
Entriegelt. Die entsprechenden Signa-
le hierfür müssen vom Motorschloss
bereitgestellt werden. Es können auch
separate Tür-/Fensterkontakte verwen-
det und am HmIP-FLC angeschlossen
werden.
