4
Funktion und Geräteübersicht
4 Funktion und
Geräteübersicht
Der HomematicIP Universal Motor-
schloss Controller ist ein Gerät zur
Ansteuerung eines Motorschlosses und
für die Montage in Installationen mit
fest verbauten Motorschlossantrieben
in (Haus-) Eingangstüren vorgesehen.
Für die Verwendung des HmIP-FLC
muss das Motorschloss über eine her-
stellerspezifische Steuerung verfügen,
die alle relevanten technischen Para-
meter des Motorschlosses überwacht.
Die Ansteuerung des HmIP-FLC er-
folgt über vier Eingänge, welche für
verschiedene Zwecke genutzt werden
können. Es kann der Türzustand (Ge-
önet/Geschlossen bzw. Verriegelt/
Entriegelt) erfasst und mittels Taster
oder Schalter zwischen Tag/Nacht
Modus gewechselt werden. Zudem be-
steht die Möglichkeit einen Önungs-
impuls per Tastendruck auszugeben.
Für die Ansteruerung des Motorschlos-
ses gibt es zwei Schaltausgänge. Mit
dem Wechlserkontakt wird zwischen
Tag/Nacht Modus umgeschaltet. Der
Open-Collector Ausgang gibt den
Schaltimpuls an das Motorschloss.

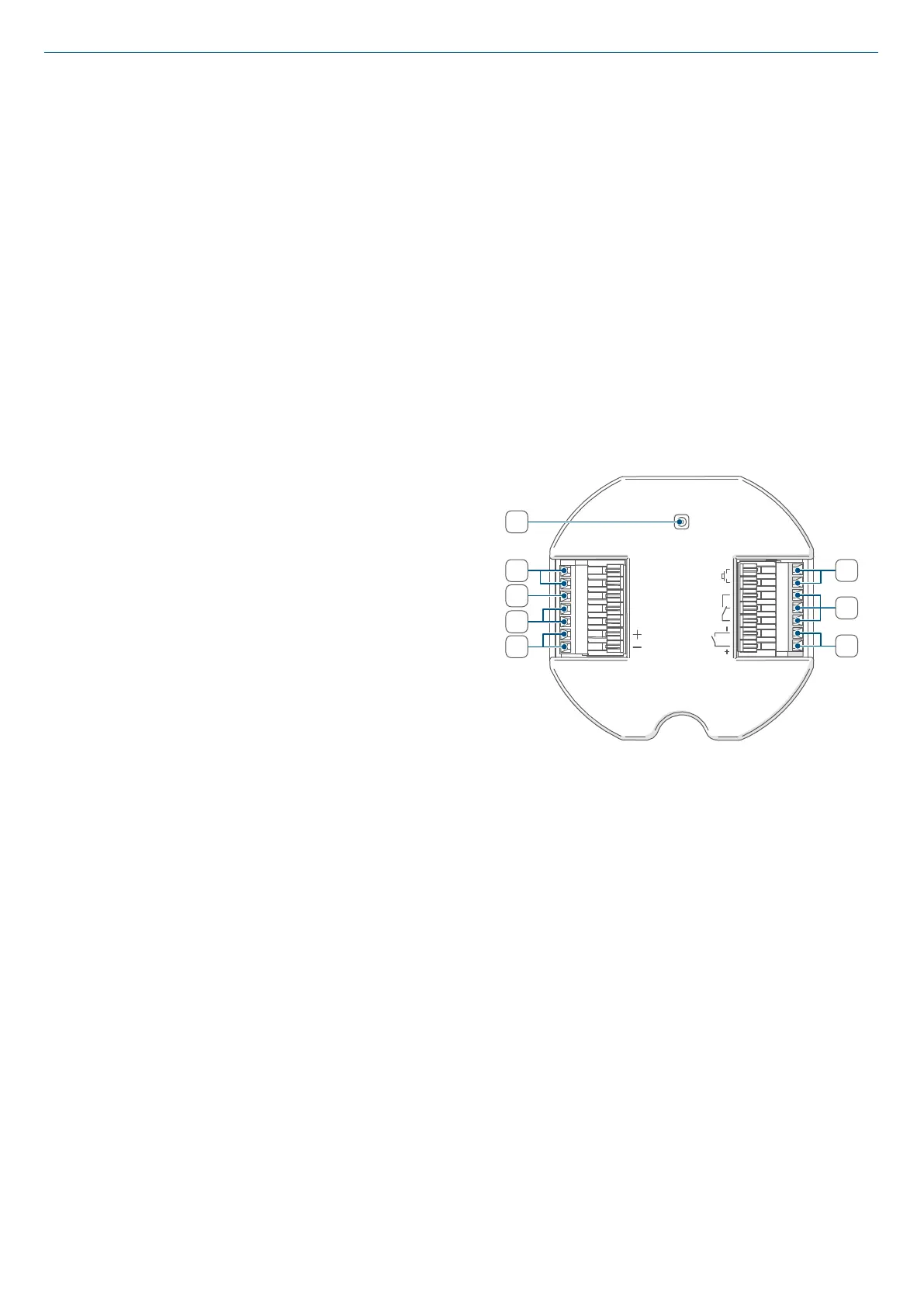

Geräteübersicht:
(A)
Systemtaste (Anlerntaste/LED)
(B) Spannungsversorgung 12-24 V
DC
(C) Ausgangsklemme 12-24 V
DC
(D) Eingangsklemmen
Kontaktschnittstelle 12-24 V
DC
(E) Eingangsklemmen
Türönung 6-24 V
AC/DC
(F) Eingangsklemmen
Tag/Nacht Schaltung
(G)
Ausgangsklemmen
Wechslerkontakt
(H)
Ausgangsklemmen Open-Collector
Abbildung 1
VCC
GND
IN3
IN2
IN1
OUT
IN4
OUT1 µ
OUT2
ε
COM
NC
NO
H
G
F
E
D
C
B
A
