MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 11
SSAT1000_230V | SSAT2200_230V

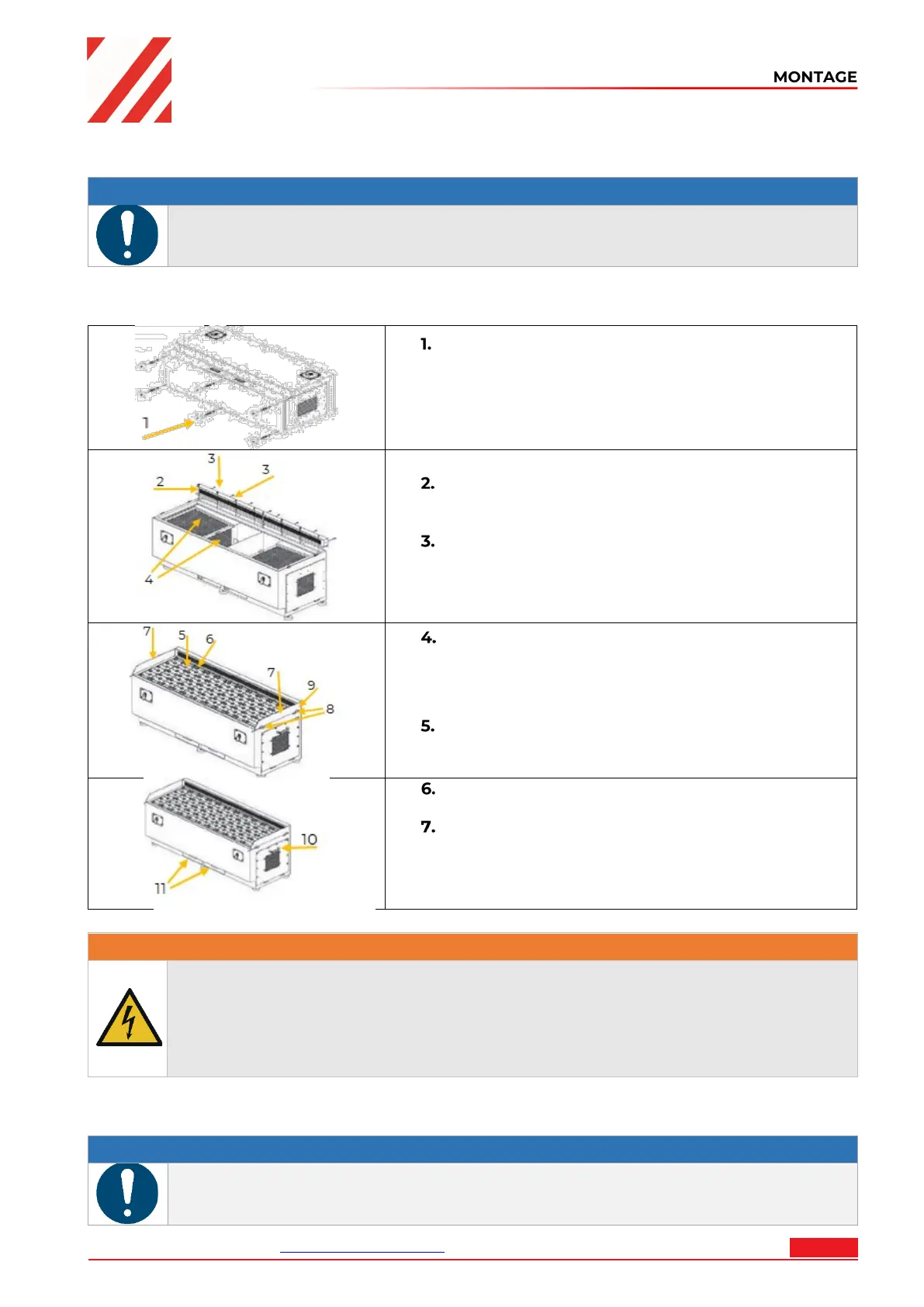

7.2 Zusammenbau
HINWEIS
Die Maschine und Maschinenteile sind schwer!
Zum Aufstellen der Maschine sind mind. 2 Personen notwendig.
Die Maschine wird vormontiert geliefert, es ist notwendig, die für den Transport demontierten
Komponenten gemäß den folgenden Anweisungen zu montieren und den elektrischen Anschluss
vorzunehmen.
Füße
• Maschine auf einer Längsseite positionieren.
• Füße an der Unterseite der Maschine fixieren (1).
- SSAT1000_230V: 4 Füße
- SSAT2200_230V: 6 Füße
• Maschine auf Füße stellen und waagrecht ausrichten.
Ansaugkopf
• Ansaugkopf (2) auf das Maschinengehäuse setzen und
mit Kreuzschlitzschrauben befestigen (3)
Filter (falls noch nicht montiert)
• Filter am Gebläse Gehäuse positionieren (4).
- SSAT1000_230V: 2 Filter
- SSAT2200_230V: 4 Filter
Saugplatte (falls noch nicht montiert)
• Saugplatten (5) auf Maschine positionieren.
• Gumminoppen (6) in die Saugplatten setzen.
- SSAT1000_230V: 5 Saugplatten / 90 Gumminoppen
- SSAT2200_230V: 11 Saugplatten / 198 Gumminoppen
Seitliche Abdeckung
• Seitliche Abdeckungen (7) mit je 2 Bolzen (8) und einer
Schraube (9) befestigen.
Griff
• Griff (10) mit je 2 Schrauben an der Abdeckung fixieren.
Staublade
• Staublade in den vorgesehenen Fächern positionieren
(11).
- SSAT1000_230V: 1 Griff / 1 Staublade
- SSAT2200_230V: 2 Griffe / 2 Staubladen
7.3 Elektrischer Anschluss
WARNUNG
Gefährliche elektrische Spannung!
Verletzungsgefahr durch gefährliche elektrische Spannung!
Das Anschließen der Maschine an die Spannungsversorgung sowie die damit
verbundenen Überprüfungen dürfen nur von einer Elektrofachkraft
durchgeführt oder unter Anleitung und Aufsicht einer Elektrofachkraft
vorgenommen werden!
• Prüfen Sie, ob die Nullverbindung (wenn vorhanden) und die Schutzerdung funktionieren.
• Prüfen Sie, ob die Speisespannung und die Frequenz den Angaben der Maschine
entsprechen.
HINWEIS
Abweichung der Speisespannung und der Frequenz!
Eine Abweichung vom Wert der Speisespannung von ±5 % ist zulässig. Im Speisenetz
der Maschine muss eine Kurzschlusssicherung vorhanden sein!
