MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 12
SK90_230V

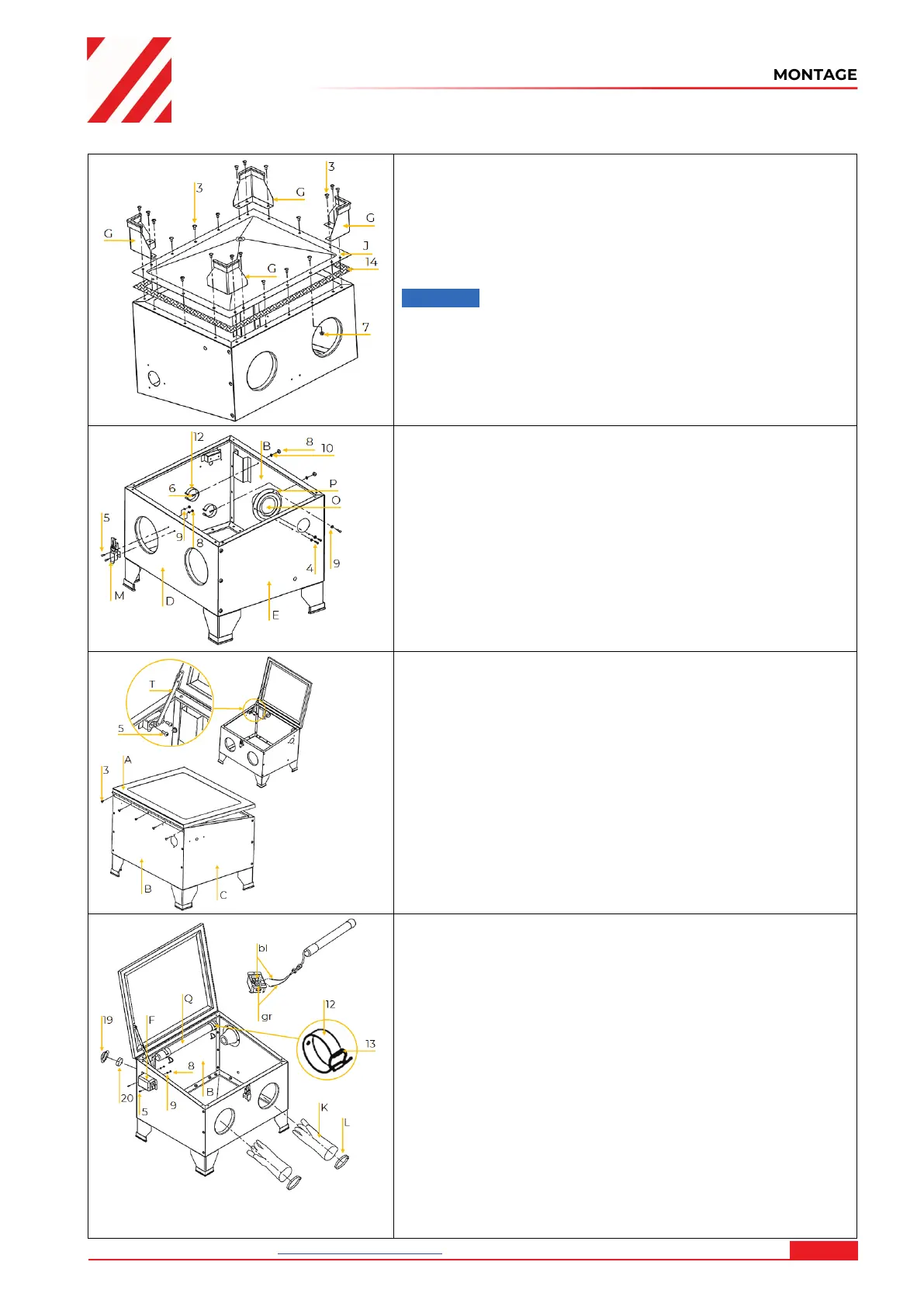

4. Standfüße und Trichter montieren
• Dichtung (14) wie abgebildet auf die Unterseite der
Kabine kleben
• Trichter (J) und Standfüße (G) wie abgebildet
aufsetzen und mit Schrauben (3) und Muttern (7)
fixieren
HINWEIS: Auf die richtige Position der Füße
(Montagelöscher) achten!
5. Luftfilter, Deckelverriegelung und
Lampenklemmen montieren:
• Luftfilter (O) und Montagering (P) wie abgebildet auf
die Abluftöffnung im rechten Seitenteil (E) mit
Schrauben (4), Unterlegscheiben (9) und Muttern (8)
fixieren
• Deckelverriegelung (M) wie abgebildet am Vorderteil
(D) mit Schrauben (5), Unterlegscheiben (9) und
Muttern (8) fixieren
• Lampenklemmen (12) wie abgebildet am Hinterteil
(B) mit Schrauben (6), Federringen (10) und Muttern
(8) fixieren
6. Deckel montieren:
• Deckel (A) wie abgebildet am Hinterteil (B) mit
Schrauben (3) fixieren
• Deckelsstütze (T) wie abgebildet am linken Seitenteil
(C) mit Schrauben (5) fixieren
7. Schutzhandschuhe, LED-Lampe und
EIN-AUS-Schalter montieren:
• Schutzhandschuhe (K) wie abgebildet in den
Handschuhöffnungen am Vorderteil mit den
Klemmen (L) fixieren
• Schwamm (20) und Filterabdeckung (19) wie
abgebildet im Hinterteil (B) einsetzen
• LED-Lampe (Q) wie abgebildet in die
Lampenklemmen (12) einsetzen
• Mit Kabelbindern (13) wie abgebildet sichern
• Lampenkabel durch die Öffnung am linken Seitenteil
führen und Zugentlastung anziehen
• Lampenkabel mit EIN-AUS-Schalter verbinden (blbl
und grgr)
• EIN-AUS-Schalter (F) wie abgebildet am linken
Seitenteil mit Schrauben (5), Unterlegscheiben (9)
und Muttern (8) fixieren
