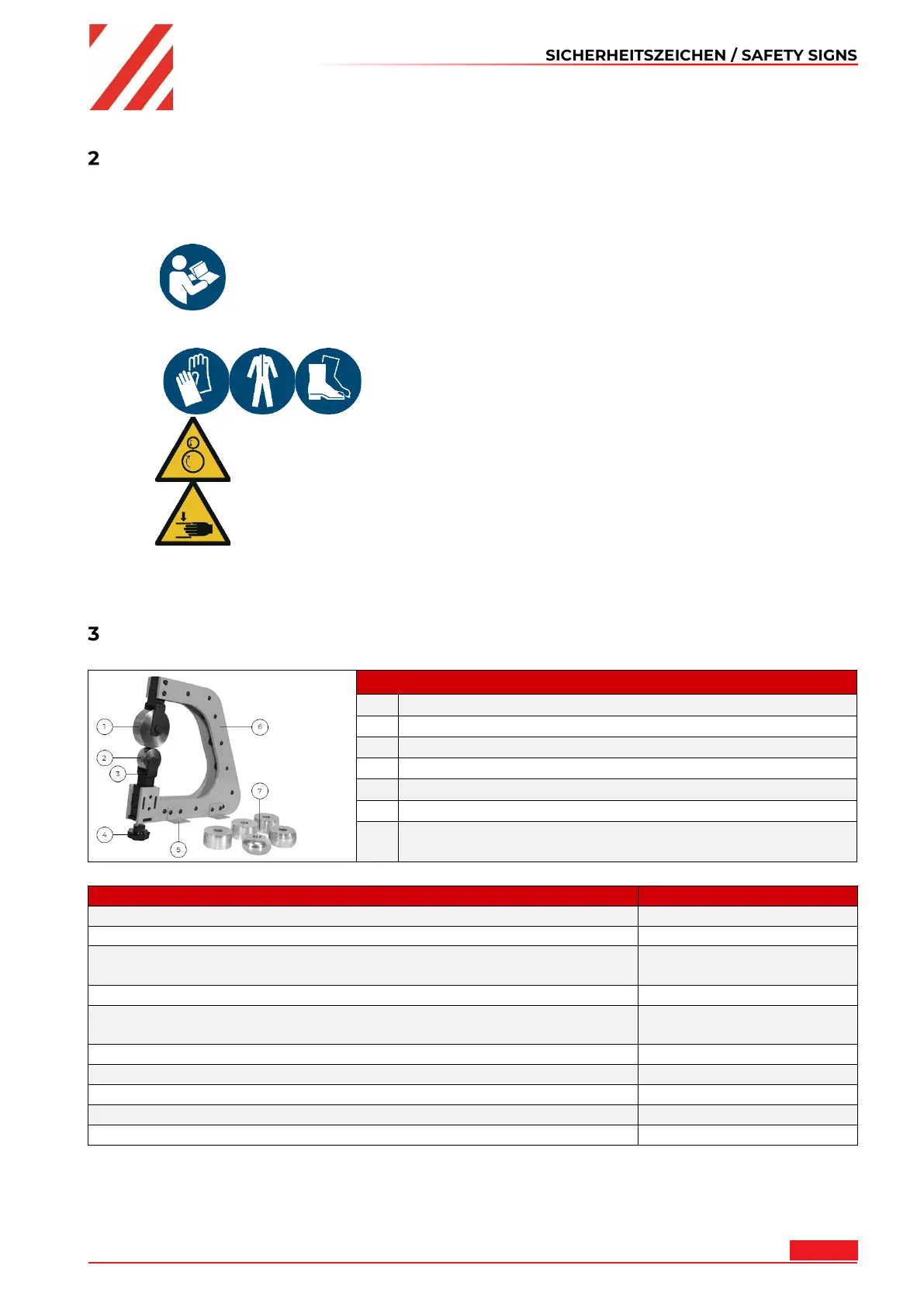

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
RSM500
SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
BETRIEBSANLEITUNG LESEN! Lesen Sie die Betriebs- und
Wartungsanleitung Ihrer Maschine aufmerksam durch und machen
Sie sich mit den Bedienelementen der Maschine gut vertraut, um die
Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch
und Maschine vorzubeugen.
EN
READ THE USER MANUAL! Read the user and maintenance carefully
and get familiar with the controls in order to use the machine
correctly and to avoid injuries and machine defects.
DE Persönliche Schutzausrüstung tragen!
EN Wear personal protective equipment!
DE Warnung vor rotierenden Teilen
EN Warning of rotating parts
DE Warnung vor Handverletzungen
EN Warning of hand injuries
DE Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder die entfernt wurden,
sind umgehend zu erneuern!
EN Missing or non-readable security stickers have to be replaced immediately!
TECHNIK / TECHNICS
3.1 Komponenten / Components
Beschreibung / Description
1
Obere Pressrolle / upper wheel
2
Untere Pressrolle / lower wheel
3
Pressrollenhalter / lower wheel holder
4
Drehknopf Höhenverstellung / knob height adjustment
5
Montagelöcher / mounting holes
6
Maschinenrahmen / machine frame
7
Untere Pressrollen (wechselbar) / lower wheels (exchangeable)
3.2 Technische Daten / Technical Data
Spezifikation / Specification
Abstand zwischen Pressrollen / distance between wheels
16 mm
Ausladung / outreach
191 mm
max. Blechstärke (Baustahl / Aluminium) /
max. sheet thickness (mild steel / aluminium )*
1,2 / 1,5 mm
Dimension obere Pressrolle / Dimension upper wheel
Ø 81 x 25 mm
Dimension untere Pressrolle (Radius) /
Dimension lower wheel (radius)
25 mm x (1/2“,1“,2“,3“5“)
Dimension untere Pressrolle (flach) / Dimension lower wheel (flat)
Ø 49 x 25 mm
Maschinenmaße (LxBxH) / machine dimension (LxWxH)
347 x 102 x 335 mm
Versandmaße (LxBxH) / packaging dimension (LxWxH)
405 x 370 x 70 mm
Nettogewicht / weight (net)
9,7 kg
Bruttogewicht / weight (gross)
10 kg
* Für höherwertige Bleche (z.B.: Nirobleche) ist die max. Stärke reduziert. /
For higher quality steels (e.g.: stainless steel sheets) the max. thickness is reduced.
