TECHNIK / TECHNICS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4
OWH1.5 | OWH3.0
TECHNIK / TECHNICS

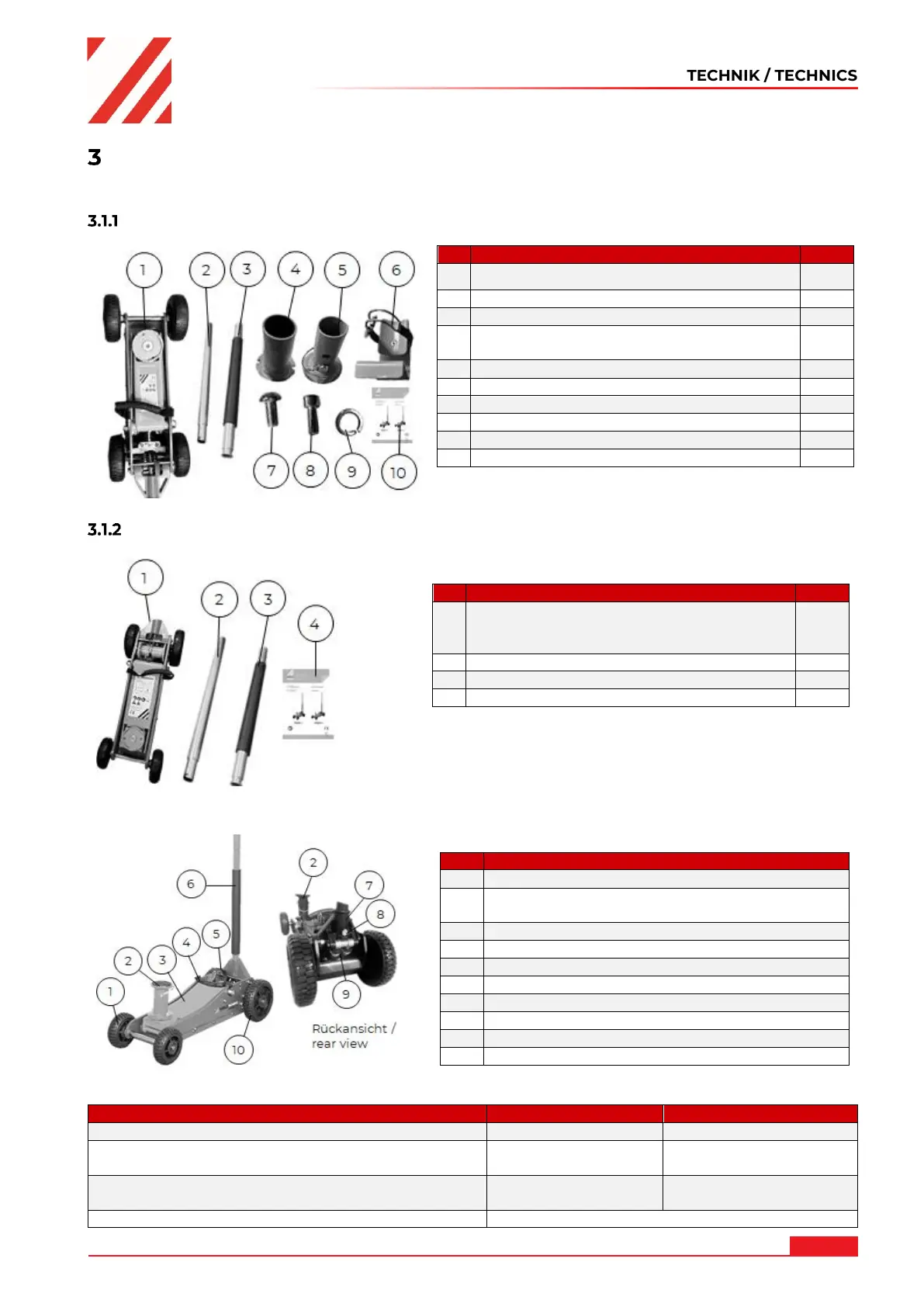

3.1 Lieferumfang / Delivery content
OWH1.5
#
Beschreibung / Description
Qty.
1
Wagenheber mit Räder / jack with wheels
1
2
Obere Hubstange / upper lifting rod
1
3
Untere Hubstange / lower lifting rod
1
4
Verlängerung Wagenhebesattel / extension
jack saddle
1
5
Wagenhebesattel / jack saddle
1
6
Schelle / clamp
1
7
Rundkopfschraube / cross head screw
2
8
Inbusschraube / Allen screw
2
9
Federring / spring washer
2
10
Betriebsanleitung / manual
1
OWH3.0
#
Beschreibung / Description
Qty.
1
Wagenheber mit Räder und
Wagenhebesattel / jack with wheels and
jack saddle
1
2
Obere Hubstange / upper lifting rod
1
3
Untere Hubstange / lower lifting rod
1
4
Betriebsanleitung / manual
1
3.2 Komponenten / Components
Beschreibung / Description
1
Vorderrad / front wheel
2
Wagenhebesattel mit Verlängerung / jack saddle
with extension
3
Hebearm / lifting arm
4
Tragegriff / carrying handle
5
Schelle / clamp
6
Hubstange / lifting rod
7
Hubstangen Sockel / lifting handle socket
8
Fixierschraube / fixing screw
9
Hydraulikeinheit / hydraulic unit
10
Hinterrad / rear wheel
3.3 Technische Daten / Technical data
Spezifikation / Specification
OWH1.5
OWH3.0
Hubkraft / lifting capacity
1,5 t
3,0 t
Hubbereich (ohne Verlängerung) /
lifting range (without extension)
155 – 400 mm
155 – 550 mm
Hubbereich (mit Verlängerung 1.Stufe-2.Stufe) /
lifting range (with extension 1
st
step-2
nd
step)
285 – 535 mm (1)
315 – 565 mm (2)
285 – 685 mm (1)
315 – 710 mm (2)
Hydrauliköl / hydraulic oil
ISO VG 46
