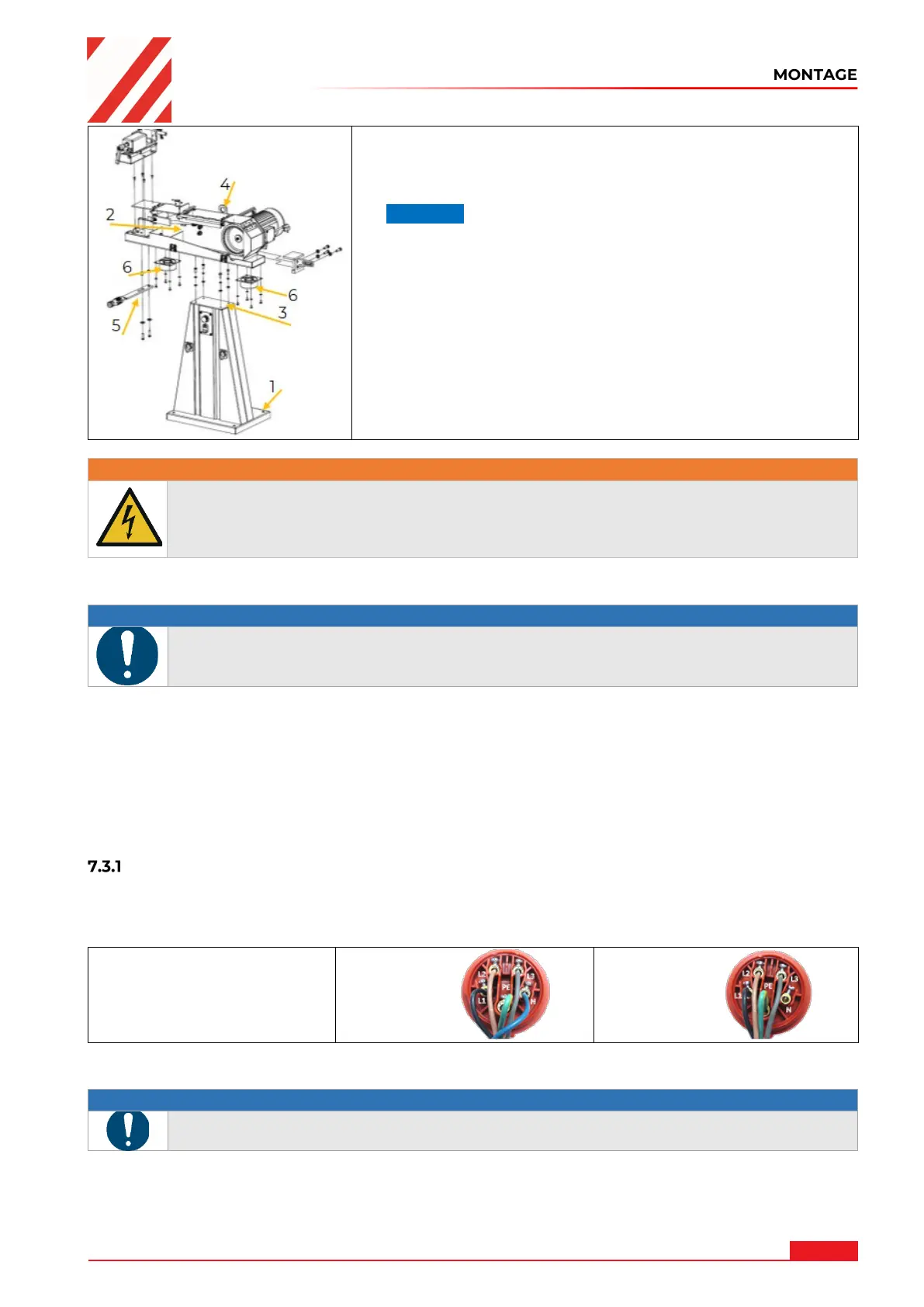

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at
11
MSM75_3IN1_230V | MSM75_3IN1_400V
1. Befestigen Sie die Maschinensäule mit 4 Schrauben an der
Bodenplatte (1).
2. Entfernen Sie die Schutzabdeckung der Schleifeinheit (2).
3. Legen Sie die Zwischenplatte auf die Maschinensäule (3).
4. Heben Sie die Schleifeinheit auf die Maschinensäule:
HINWEIS: Führen Sie diesen Arbeitsschritt mit einem
geeigneten Kran durch.
Hängen Sie das Hebezeug in die Transportöse (4) der
Schleifeinheit und positionieren Sie sie auf der
Zwischenplatte der Maschinensäule (3).
5. Befestigen Sie die Schleifeinheit mit den Schrauben.
Schließen Sie die Schutzabdeckung wieder (2).
6. Positionieren Sie den Vorschubhebel unter der Vorderseite
des Tisches und befestigen Sie ihn (5).
7. Bei Verwendung der Maschine MIT Absauganlage:
Fixieren Sie einen Absaugschlauch am
Absauganschluss (6).
Bei Verwendung der Maschine OHNE Absauganlage:
Schließen Sie die Öffnung des Absauganschlusses mit
einer Platte (6).
7.3 Elektrischer Anschluss
WARNUNG
Gefährliche elektrische Spannung!
Verletzungsgefahr durch gefährliche elektrische Spannung!
• Überprüfungen der Spannungsversorgung dürfen nur von einer
Elektrofachkraft durchgeführt oder unter Anleitung und Aufsicht einer
Elektrofachkraft vorgenommen werden!
• Prüfen Sie, ob die Nullverbindung (wenn vorhanden) und die Schutzerdung funktionieren.
• Prüfen Sie, ob die Speisespannung und die Frequenz den Angaben der Maschine
entsprechen.
HINWEIS
Abweichung der Speisespannung und der Frequenz!
Eine Abweichung vom Wert der Speisespannung von ±5 % ist zulässig. Im Speisenetz
der Maschine muss eine Kurzschlusssicherung vorhanden sein!
• Verwenden Sie ein Versorgungskabel, das den elektrischen Anforderungen entspricht (z.B.
H07RN, H05RN) und entnehmen Sie den erforderlichen Querschnitt des
Versorgungskabels einer Strombelastbarkeitstabelle. Achten Sie dabei auf die Maßnahmen
zum Schutz gegen mechanische Beschädigungen.
• Stellen Sie sicher, dass die Spannungsversorgung mit einem Fehlerstrom-Schutzschalter
geschützt ist.
• Schließen Sie die Maschine nur an eine ordnungsgemäß geerdete Steckdose an.
• Achten Sie bei der Benützung eines Verlängerungskabels auf die zur Anschlussleistung der
Maschine passenden Dimension. Die Anschlussleistung finden Sie in den technischen
Daten, die Zusammenhänge von Leitungsquerschnitt und Leitungslängen entnehmen Sie
der Fachliteratur oder informieren Sie sich bei einem Fachelektriker.
• Ein beschädigtes Kabel ist umgehend zu erneuern.
Maschine mit 400 V installieren
• Der Erdungsleiter ist gelb-grün ausgeführt.
• Schließen Sie das Versorgungskabel an die entsprechenden Klemmen im Schaltkasten (L1,
L2, L3, N, PE), siehe nachfolgende Abbildung. Wenn ein CEE Stecker vorhanden ist, erfolgt
der Anschluss an die Spannungsversorgung durch eine entsprechend gespeiste CEE
Kupplung (L1, L2, L3, N, PE).
Steckeranschluss 400 V:
5-adrig:
mit
N-Leiter
4-adrig:
ohne
N-Leiter
• Prüfen Sie nach dem elektrischen Anschluss die korrekte Laufrichtung. Wenn die Maschine
in die falsche Richtung läuft, vertauschen Sie zwei leitende Phasen, z. B. L1 und L2, am
Anschlussstecker.
HINWEIS
Der Betrieb ist nur mit einer Fehlerstromschutzeinrichtung (RCD) mit maximalem
Fehlerstrom von 30 mA zulässig.
