BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 32
ED750FDQ

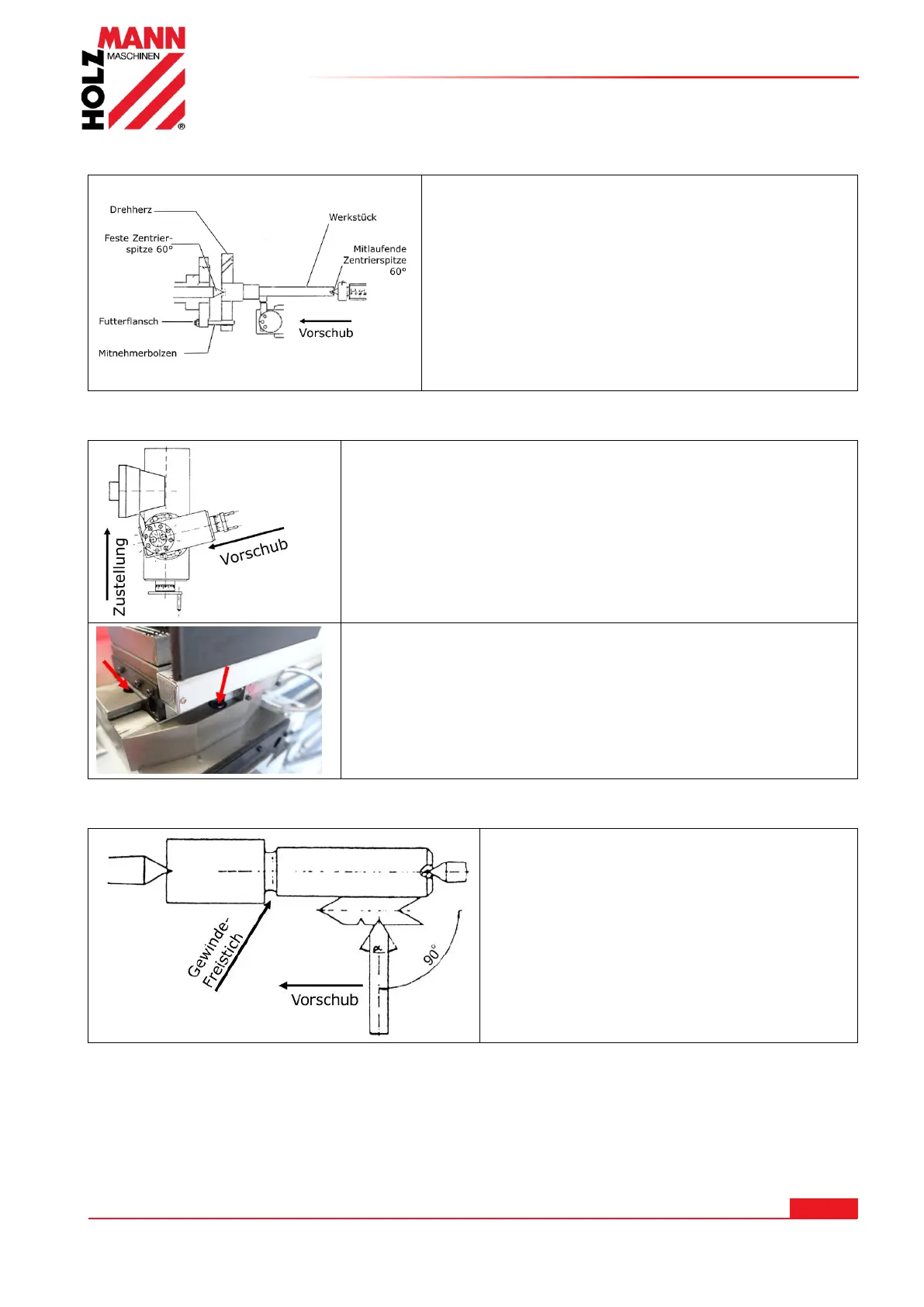

8.9.7 Drehen zwischen Spitzen
Werkstücke, von denen eine hohe
Rundlaufgenauigkeit gefordert wird, werden
zwischen den Spitzen bearbeitet. Zur Aufnahme wird
in beide plangedrehten Stirnseiten des Werkstücks
eine Zentrierbohrung gebohrt. Das Drehherz wird auf
das Werkstück aufgespannt. Der Mitnehmerbolzen,
der in das Futterflansch eingeschraubt ist, überträgt
das Drehmoment auf das Drehherz. Die feste
Zentrierspitze sitzt in der Zentrierbohrung des
Werkstücks auf der Spindelkopfseite. Die mitlaufende
Zentrierspitze sitzt in der Zentrierbohrung des
Werkstücks auf der Reitstockseite.
8.9.8 Drehen kurzer Kegel mit dem Oberschlitten
Das Drehen kurzer Kegel erfolgt von Hand mit dem
Oberschlitten. Der Oberschlitten wird dem gewünschten Winkel
entsprechend geschwenkt. Die Zustellung erfolgt mit dem
Querschlitten:
1. Lösen Sie die beiden Klemmschrauben vorne und hinten
am Oberschlitten.
2. Drehen Sie den Oberschlitten in die gewünschte Position.
3. Klemmen Sie den Oberschlitten wieder fest.
8.9.9 Gewindedrehen
Das Gewindedrehen oder Gewindeschneiden
erfordert vom Bediener gute
Drehkenntnisse und ausreichend Erfahrung.
Siehe folgend ein erklärendes Beispiel.
Beispiel Außengewinde:
Der Werkstückdurchmesser muss auf den Durchmesser des gewünschten Gewindes
abgedreht sein.
Das Werkstück benötigt am Gewindebeginn eine Fase und am Gewindeauslauf einen
Freistich.
Die Drehzahl muss möglichst gering sein.
