BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 27
ED750FDQ

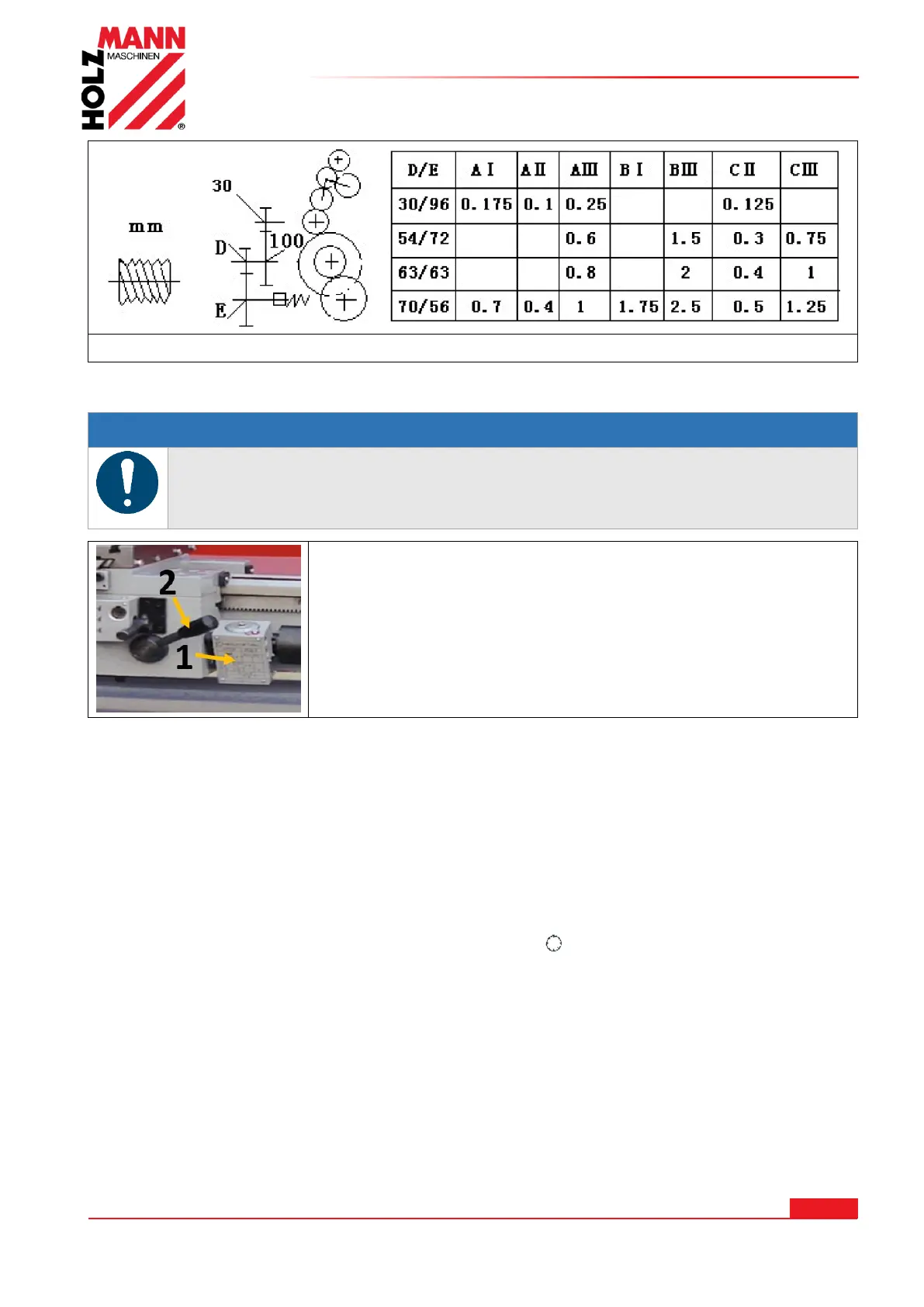

Einstellungen für metrische Gewinde D/E: Wechselräder Zähnezahl
8.5.6 Gewindeuhr (zur Wiederaufnahme der Steigung)
H INWEI S
Rasten Sie die Schlossmutter nicht ein, wenn sich die Leitspindel mit mehr als 200
Umdrehungen pro Minute dreht oder wenn die Schlittenverriegelung arretiert ist,
andernfalls kann es zu Schäden an den Lagern oder zum Bruch des Scherstifts der
Spindel kommen!
Für das Schneiden metrischer Gewinde kann auch die Gewindeuhr
(1) verwendet werden. Die Gewindeuhr (zur Wiederaufnahme der
Steigung) befindet sich rechts am Schlosskasten, neben dem
Steuerhebel für automatischen Vorschub.
Die Gewindeuhr übernimmt eine wichtige Funktion. Sie zeigt den
richtigen Moment an, in dem der »Einrückhebel Gewindeschneiden
(Schlossmutter)« (2) eingekuppelt werden muss, so dass das
Werkzeug bei jedem Schritt wieder den gleichen Gewindegang
aufnimmt.
Auf dem unteren Ende der Gewindeuhrwelle befinden sich Wechselzahnräder mit
unterschiedlicher Zähnezahl, um metrischer Gewinde mit unterschiedlichen Gewindesteigungen
drehen zu können. Das Wechselzahnrad der Gewindeuhr wird je nach Bedarf verändert, so dass
das für die gewünschte Gewindesteigung gewählte Zahnrad mit der Leitspindel eingreift.
Auf der Skalenscheibe der Gewindeuhr sind die nummerierten Striche 1, 3, 5 und 7
aufgezeichnet. Dazwischen befinden sich Striche ohne Nummerierung, so genannte Halbstriche.
Wenn die Leitspindel eingekuppelt ist, dreht sich die Skalenscheibe. Auf dem Gehäuse der
Gewindeuhr befindet sich nur eine Strichmarkierung (feststehender Strich). Die seitlich an der
Einhausung des Wechselgetriebes angebrachte Tabelle (siehe Abbildung links) zeigt neben der
Steigung die Auswahl und die Kupplungsfolge der Striche auf der sich drehenden Skalenscheibe
mit dem feststehenden Strich an. Die Zahlen in der Zeile „ “ beziehen sich auf die Bezifferung
der Teilstriche auf der Gewindeuhr. Kuppeln Sie zum Gewindeschneiden die Schlossmutter auf der
Höhe der entsprechenden Nummer ein, die in der Tabelle angegeben ist.
8.6 Werkzeughalter
Die Hauptfunktion des Werkzeughalters besteht in der Befestigung des Werkzeugs. Falls nötig,
kann der Werkzeughalter auch mehr als ein Werkzeug aufnehmen (maximal 4).
Achten Sie beim Einsetzen des Werkzeugs darauf, dass der Schneidkopf des Werkzeugs in
Richtung der Rotationsachse des Werkstücks zeigt.
