BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 25
ED750FDQ
8.4.3 Laufender Betrieb
Benutzen Sie nur von Holzmann Maschinen empfohlene Drehfutter.
Die maximale Spindelgeschwindigkeit für die Planscheibe mit Durchmesser Ø125 mm darf 1255
min
-1
nicht überschreiten.
Wenn Gewindeschneiden oder automatischer Vorschub nicht im Gebrauch ist, muss sich der
Wahlschalter Vorschubrichtung in neutraler Stellung befinden, um die Abkoppelung der
Leitspindel zu sichern.
8.5 Gewinde und Vorschübe
8.5.1 Wechselrädergetriebe
Das Wechselrädergetriebe ist zur optimalen Anpassung an die jeweiligen Anforderungen beim
Gewindeschneiden entsprechend der Datenskala einzustellen. Eine große Zahl von Vorschüben
und die meisten Gewindesteigungen lassen sich mit den werkseitig montierten Wechselrädern
einstellen. Für spezielle Vorschübe oder Gewindesteigungen müssen die erforderlichen
Wechselräder gewechselt werden.
W ARNU NG
Maschine vor Austausch oder Positionsveränderung der Wechselräder ausschalten
und gegen unbefugte bzw. unbeabsichtigte Wiederinbetriebnahme sichern.
Die Wechselräder für den Vorschub sind auf einer Wechselradschere bzw. direkt an der
Leitspindel und dem Vorschubgetriebe befestigt.
Um das gewünschte Gewinde entsprechend der Tabelle zu erhalten, müssen vorab die
entsprechenden Zahnräderkombinationen montiert werden:

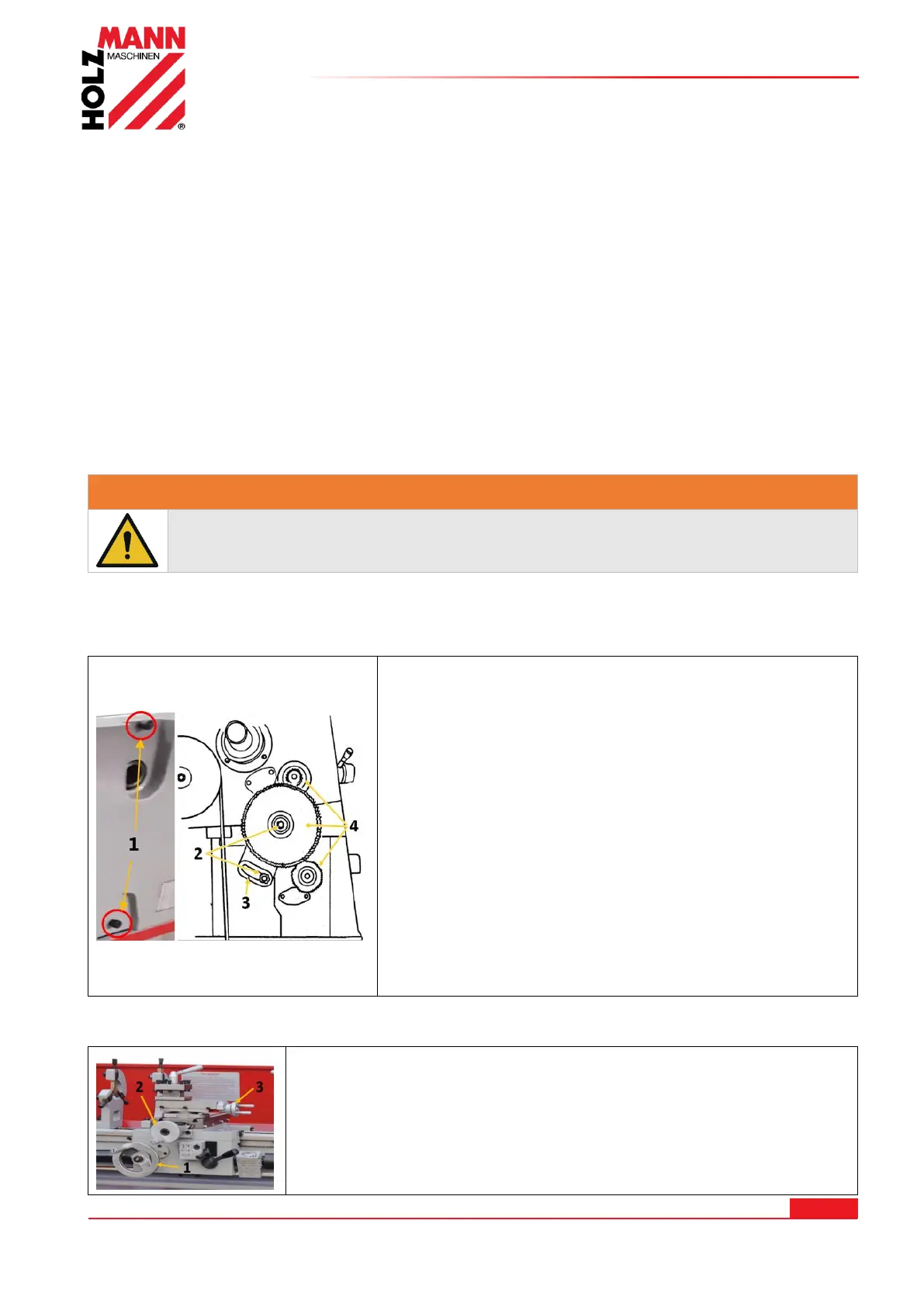

1. Maschine von der Spannungsquelle trennen und gegen
unbeabsichtigte Wiederinbetriebnahme sichern.
2. Schrauben (1) der Abdeckung links am Spindelstock
lösen und Abdeckung abnehmen.
3. Schrauben (2) lösen und Drehaufnahme (3)
wegstellen.
4. Zahnräder (4) entsprechend Vorschub- bzw.
Gewindetabelle wechseln.
5. Drehaufnahme so positionieren, dass das große
Zahnrad mit den kleineren Zahnrädern ineinander
greift. Dann Sechskantmuttern wieder anziehen.
Achten Sie darauf, dass zwischen den Zahnrädern ein
Spiel von 0,005 – 0,007 mm vorhanden ist. Eine zu
enge Einstellung der Zahnräder führt zu übermäßigem
Lärm und erhöhtem Verschleiß.
6. Abdeckung wieder montieren (auf Positionsschalter
achten!) und Maschine wieder mit der
Spannungsquelle verbinden.
8.5.2 Manueller Vorschub
Der manuelle Vorschub des Längsschlittens erfolgt mittels
Handrad (1).
Der manuelle Vorschub des Querschlittens erfolgt mittels
Handrad (2).
Der manuelle Vorschub des Oberschlittens erfolgt mittels
Handrad (3).
