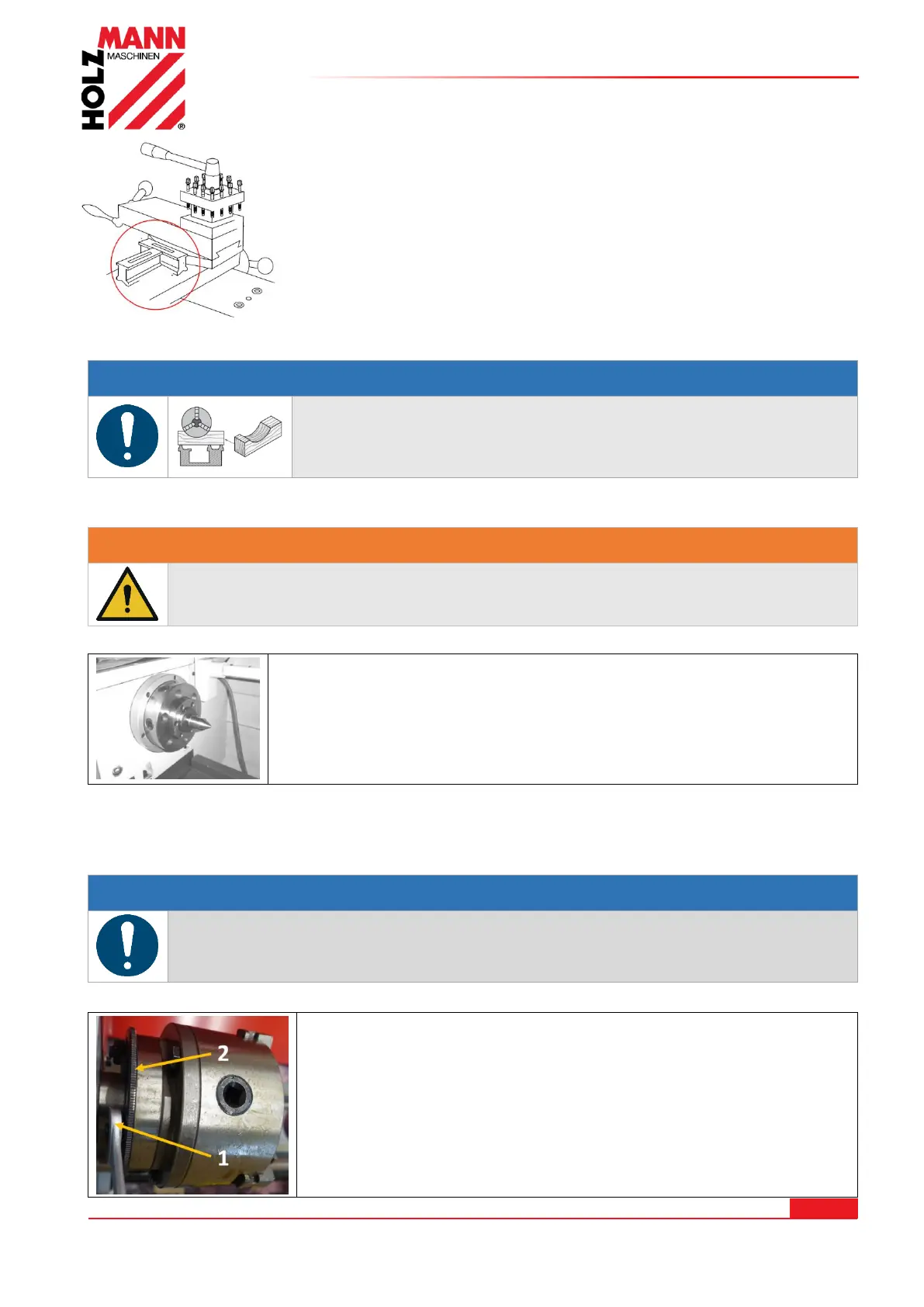

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 19
ED750FDQ
Verwenden Sie zum Nivellieren der Maschine eine Präzisions-
Wasserwaage (gemäß DIN 877) mit einer Genauigkeit von 0,02 mm auf
1000 mm. Damit lässt sich die Horizontalität der Maschinenachse sowohl
in Längs- als auch in Querrichtung hinreichend genau überprüfen.
Bei verankerter Montage: Ziehen Sie die Muttern der Ankerschrauben
erst drei bis vier Tage nach dem Aushärten des Zementes vorsichtig und
gleichmäßig an.
Wiederholen Sie die Überprüfung der Horizontalität einige Tage nach der
Erstinbetriebnahme und in der Folge halbjährlich.
7.2.2 Sitz des Drehfutters überprüfen
H INWEI S
Verwenden Sie keine Grauguss-Futter. Verwenden Sie nur Drehfutter
aus duktilem Gusseisen. Bevor Sie das Drehfutter demontieren,
platzieren Sie zum Schutz der präzisionsgeschliffenen Oberflächen
unter der Spindel ein stabiles Brett oder eine Drehfutter-Wiege.
7.2.3 Montage von Werkstückträgern
W AR NU N G
Die max. Spindeldrehzahl der Maschine muss kleiner sein, als die max. zulässige
Drehzahl des verwendeten Werkstückträgers.
Zentrierspitze
1. Reinigen Sie den Innenkegel der Drehspindelaufnahme.
2. Reinigen Sie den Morsekonus und den Kegel der Zentrierspitze.
3. Drücken Sie die Zentrierspitze mit Morsekonus in den Innenkegel der
Drehspindelaufnahme.
Planscheibe
1. Prüfen Sie die Sitzflächen an der Drehspindelaufnahme und am zu montierenden
Werkstückträger auf Sauberkeit und nicht beschädigte Aufnahmeflächen.
4-Backenfutter
H IN W EI S
Der Absatz zur Zentrierung des 4-Backenfutters am Aufnahmeflansch wurde aus
Gründen der Rundlaufgenauigkeit nicht endbearbeitet. Der Aufnahmeflansch muss
dem 4-Backenfutter angepasst werden.
1. Prüfen Sie die Sitzflächen an der Drehspindelaufnahme und
am zu montierenden Flansch für das 4-Backenfutter auf
Sauberkeit und nicht beschädigte Aufnahmeflächen.
2. Passen Sie den Zentrierabsatz am Aufnahmeflansch im Plan-
und Rundlauf dem 4- Backenfutter durch Abdrehen an.
3. Schrauben (1) lösen
4. Drehkranz (2) soweit drehen, bis sich das Backenfutter lösen
lässt
5. Backenfutter wechseln.
6. Backenfutter wieder mit Schrauben (1) fixieren
