TECHNIK / TECHNIC
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5
ED420FXL_230V
DE Gefährliche elektrische Spannung
EN Dangerous electrical voltage
DE Warnung vor rotierenden Teilen
EN Warning of rotating parts
DE Warnung vor Handverletzungen
EN Warning of hand injuries
DE Warnung vor spitzem (scharfem) Werkzeug
EN Warning of pointed (sharp) tool
DE Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder die
entfernt wurden, sind umgehend zu erneuern!
EN Missing or non-readable safety stickers have to be replaced immediately!

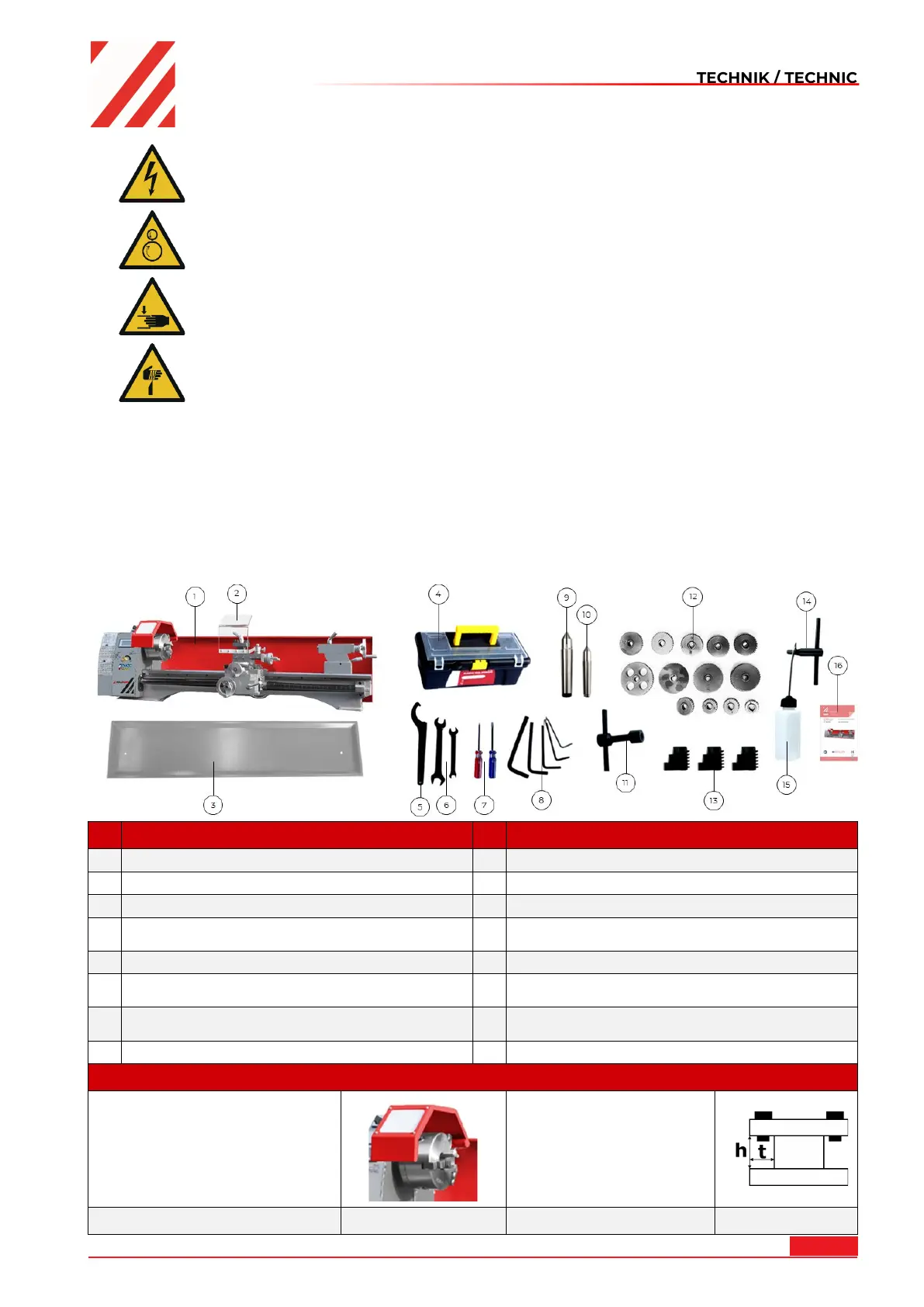

3 TECHNIK / TECHNIC
3.1 Lieferumfang / Delivery Content
# Beschreibung / Description # Beschreibung / Description
1 Metalldrehbank / metal lathe 9 Feste Körnerspitze MK5 / dead centre MT5
2 Werkzeughalterschutz / tool post guard 10 Feste Körnerspitze MK2 / dead centre MT2
3 Späne-Auffangblech / chip collecting tray 11 Werkzeughalterschlüssel / tool post key
4 Werkzeugbox / toolbox 12
Wechselzahnrad Satz / change gears
Z (T): 80, 70, 66, 60, 56, 52, 50, 48, 46, 40, 35, 33 , 30)
5 Hakenschlüssel / hook spanner 13 Spannbacken-Set / clamping jaws for 3-jaw chuck
6
Doppelschraubenschlüssel /
double ended wrenches
14 Backenfutterschlüssel / jaw chuck keys
7
Kreuzschlitz- und Flachkopfschraubendreher /
cross- und flat-screwdriver
15 Ölkanne / oil gun
8 Inbusschlüssel-Set / set of hex key wrenches 16 Betriebsanleitung / user manual
vormontiert | pre-assembled
3-Backenfutter Ø 125 mm/
3-jaw lathe chuck, Ø 125 mm
Werkzeughalter & Schutz /
tool post & protection
Wechselräder / change gears Z (T): 20, 24, 72, 80, 84
