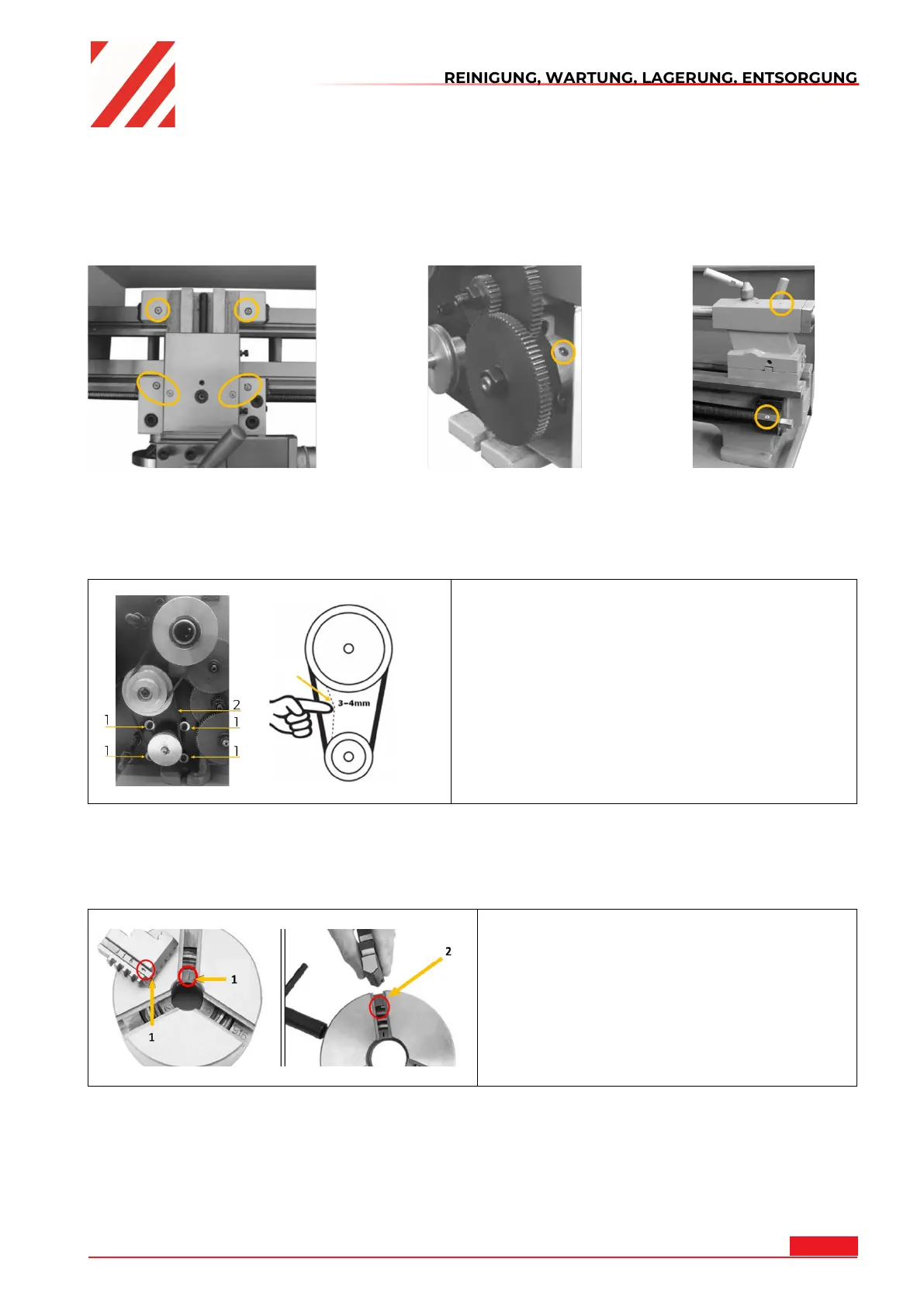

REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 28
ED420FXL_230V
9.2.3 Sonstige Schmierstellen
Zahnräder
Schmieren Sie die Zahnräder mit einem schweren, nicht schleudernden Fett. Achten Sie darauf,
dass kein Fett auf Riemenscheiben oder Riemen gelangt!
Schmiernippel und Öler
Schmiernippel an Längs- und Oberschlitten, Antriebswelle, Reitstock und Leitspindel mit
Maschinenöl abschmieren. Die Schmierung dieser Schmierstellen und Führungen ist mindestens
wöchentlich durchzuführen.
9.2.4 Antriebsriemen wechseln / spannen
•
Schrauben der Schutzabdeckung lösen und
Schutzabdeckung entfernen.
• Stellschrauben (1) der Motorhalterung lockern.
• Antriebsriemen (2) entfernen und neuen
Antriebsriemen auf die Riemenscheiben
auflegen und auf Spannung bringen. Die
Spannung stimmt, wenn sich der
Antriebsriemen nur noch max. 3-4 mm
durchdrücken lässt.
• Stellschrauben wieder festziehen.
• Schutzabdeckung wieder montieren
9.2.5 Backen auswechseln
Zum Auswechseln der Backen müssen Sie das Drehfutter mit dem Futterschlüssel öffnen. In
vollständig geöffneter Stellung können die Backen dann einzeln nacheinander herausgenommen
werden.
Beim Einsetzen der Aufsatzbacken ist
folgendes zu beachten:
• Die Gewindesegmente (2) der Backen
sind, wie in der Abbildung dargestellt,
abgestuft.
• Zusätzlich sind Sie zur Kennzeichnung (1)
der tatsächlichen Steigung im Drehfutter
von 1 bis 3 durchnummeriert.
Achten Sie deshalb darauf, die Backen in der richtigen Reihenfolge zu montieren:
1. Ordnen Sie die Backen wie in der Abbildung oben dargestellt an und setzen Sie sie in dieser
Reihenfolge im Uhrzeigersinn in die Schlitze des Drehfutters ein.
2. Halten Sie die Backen und spannen Sie sie mit dem Futterschlüssel ein.
3. Schließen Sie das Drehfutter vollständig und überprüfen Sie, ob die Backen in der Mitte
aufeinandertreffen.
