MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 99
ED1000KDIG | ED1500KDIG
Pour ajuster la contrepoupée, serrer un tube d'acier rectifié d'une longueur de 305 mm entre la
tête et les pointes de la contrepoupée (voir l'illustration ci-dessus). Ensuite, fixer un comparateur à
cadran dans le porte-outil.
Guider maintenant le chariot supérieur le long de la pièce à l'aide de l'avance manuelle (volant). Si
le comparateur indique des valeurs différentes, il faut desserrer le levier de serrage de la
contrepoupée (A) et la réajuster à l'aide des deux vis de réglage. Répéter le processus jusqu'à ce
que les deux pointes soient exactement alignées.

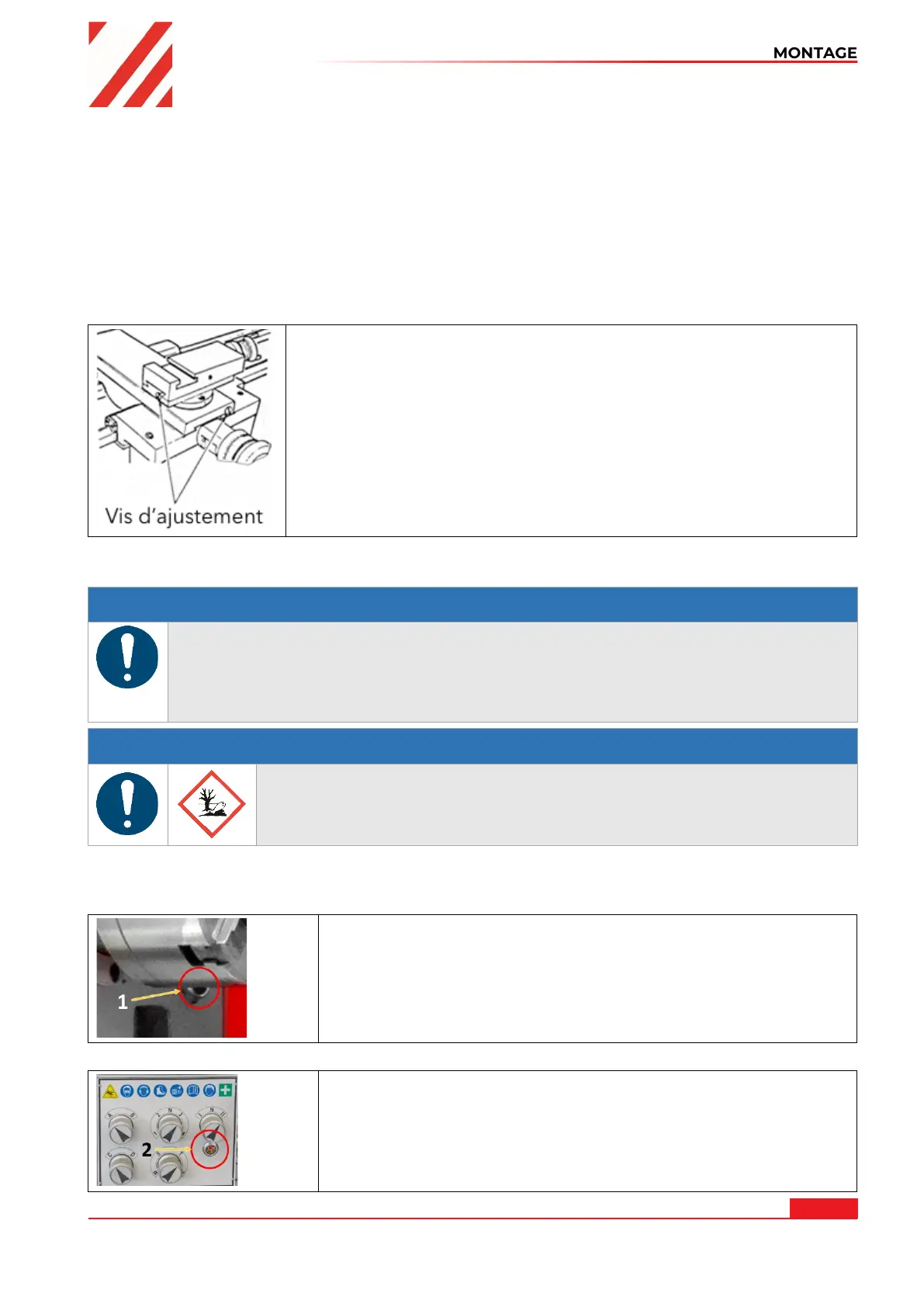

27.2.6 Ajustement des guidages à glissement
Les guidages à glissement des chariots transversaux et supérieurs sont
équipés de vis de réglage de barre de guidage biseautées (voir
illustration à gauche), qui peuvent être utilisées pour éliminer tout jeu
qui pourrait survenir au fil du temps.
S'assurer que les guidages à glissement sont bien nettoyés avant de les
ajuster. Ensuite, ajuster les barres de guidage en desserrant toujours
un peu la vis de réglage des barres de guidage arrières et en serrant un
peu celle de l'avant en même temps. Veiller à assurer le bon
fonctionnement tout au long du chemin du guidage à glissement. Un
réglage trop serré entraînera une usure plus importante et une course
lente et saccadée.
27.2.7 Contrôle visuel
AVIS
La machine est livrée avec de l'huile de rodage ! Après la période de rodage (environ
100 heures de fonctionnement), cette huile doit être vidangée. Le non-respect peut
causer de graves dommages à la machine. Pour l'exploitation courante, utiliser une
huile épaisse à viscosité ISO 220 (par exemple GOE5L) ou une huile comparable
SAE140 !
AVIS
Les lubrifiants sont toxiques et ne doivent pas pénétrer dans
l'environnement ! Suivez les instructions du fabricant et, si nécessaire,
contactez vos autorités locales pour obtenir des informations sur
l'élimination appropriée.
Avant de mettre la machine en service, contrôler la lubrification des pièces suivantes et faire
l'appoint en huile appropriée, le cas échéant :
Poupée fixe
Le roulement de la poupée fixe est situé dans un bain d'huile.
S'assurer que le niveau du huile est toujours au niveau du repère
sur le verre de regard (1). Contrôler régulièrement le niveau d'huile.
Première vidange après 100 heures de service, puis annuellement
ou toutes les 1000 heures de service.
Voir Maintenance
Engrenage d'avance
S'assurer que le niveau du huile est toujours au niveau du repère
sur le verre de regard (2).
Première vidange après 100 heures de service, puis annuellement
ou toutes les 1000 heures de service.
Voir Maintenance
